3

Термовыключатель служит для предохранения ЭВН от перегрева и отключает

ТЭН  от  сети  при  превышении  температуры  воды  95°С.  В  процессе  эксплуатации
корпус ЭВН может нагреваться.

Предохранительный  клапан  выполняет  функции  обратного  клапана,  препят-

ствуя попаданию воды из водонагревателя в водопроводную сеть в случаях паде-
ния в последней давления и в случаях возрастания давления в баке при сильном
нагреве воды; также выполняет функцию защитного клапана, сбрасывая избыточ-
ное давление в баке при сильном нагреве воды. Во время работы водонагревателя
вода может  просачиваться из выпускной трубы  предохранительного клапана для
сброса  излишнего  давления,  что  происходит  в  целях  безопасности  водонагрева-
теля. Эта выпускная труба должна оставаться открытой для атмосферы и должна
быть установлена постоянно вниз. Необходимо обеспечить отвод воды из выпуск-
ной  трубы  предохранительного  клапана  в  канализацию,  предусмотрев  при  мон-
таже ЭВН соответствующий дренаж.

Необходимо регулярно (не реже одного раза в месяц) проводить слив неболь-

шого  количества  воды  через  выпускную  трубу  предохранительного  клапана  в  ка-
нализацию для удаления известковых осадков и для проверки работоспособности
клапана. Для открывания клапан снабжён ручкой. Необходимо следить, чтобы во
время работы водонагревателя эта ручка находилась в положении, закрывающем
слив воды из бака.

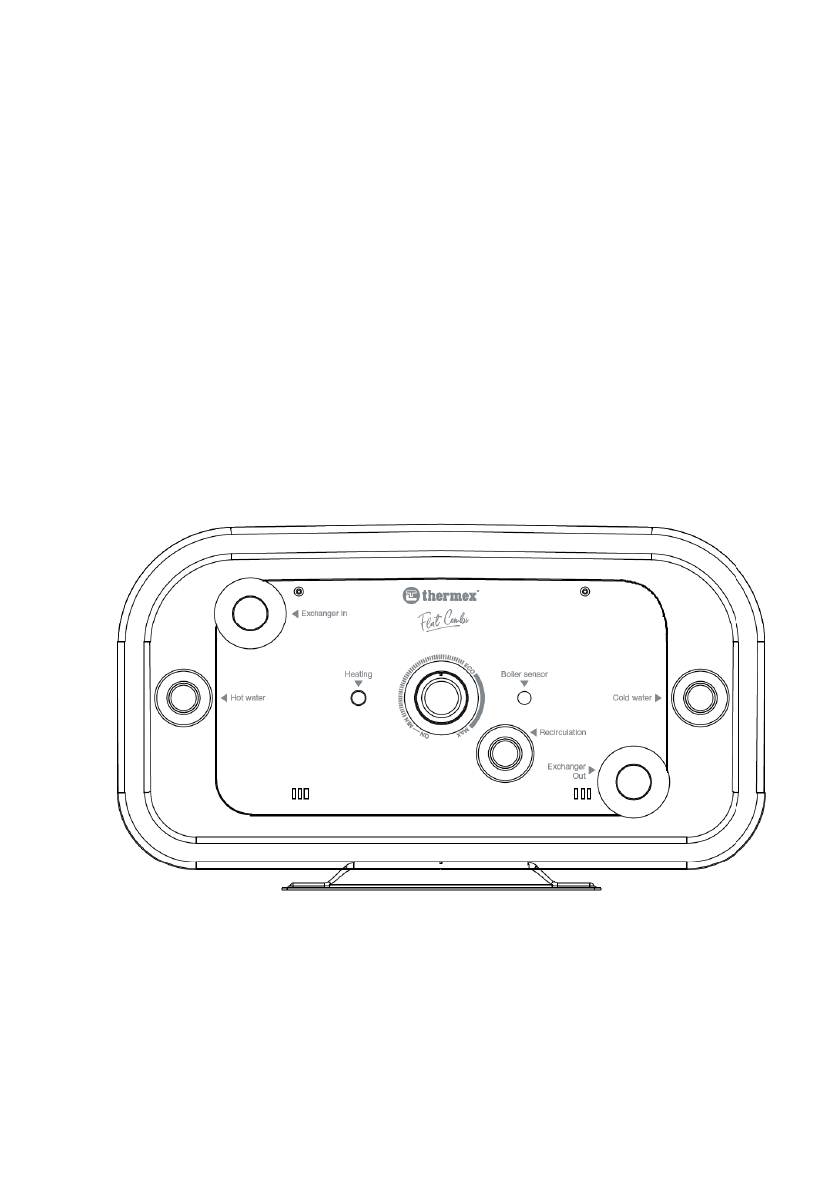

Exchanger In / Exchanger Out

– Вход / Выход теплоносителя

Hot water

– Выход горячей воды

Cold water

– Вход холодной воды

Recirculation

– Рециркуляция

Boiler sensor

– Датчик котла

Heating

– Индикатор нагрева

Рисунок 1. Схема подключений ЭВН
