7.
ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ
Установить предохранительный клапан (Рис. 1, п. 9) на входе холодной воды
(Рис. 1, п. 7), помеченном синим кольцом, закрутив на 3,5 - 4 оборота, обеспечив
герметичность соединения любым уплотнительным материалом (льном, лентой
ФУМ и др.).
Запрещается эксплуатировать ЭВН без предохранительного клапана
или использовать клапан других производителей.

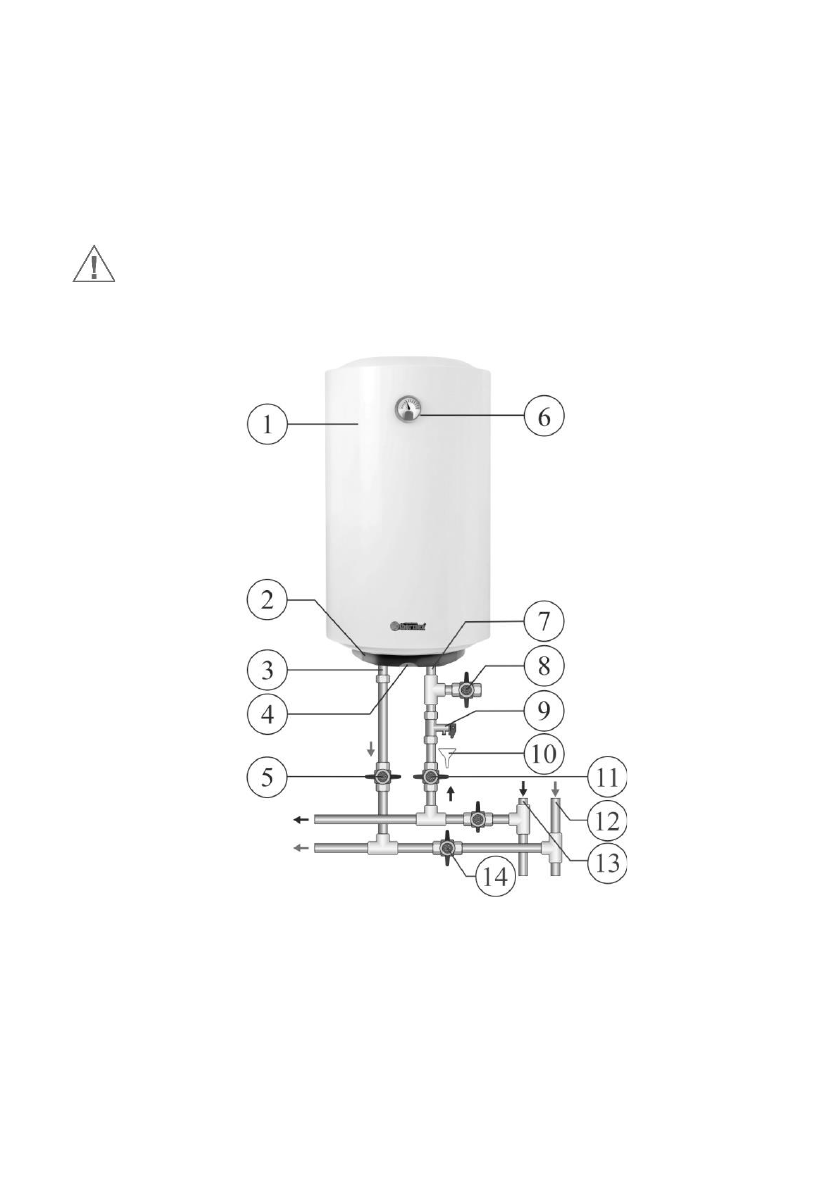

Рисунок 1. Схема подключения ЭВН к водопроводу
Рисунок 1
: 1 – ЭВН, 2 – защитная крышка ЭВН, 3 - патрубок горячей воды, 4
– контрольная лампа работы ЭВН, 5 - запорный вентиль горячей воды, 6 – инди-
катор температуры, 7 - патрубок подачи холодной воды, 8 - сливной вентиль, 9 –
предохранительный клапан, 10 – дренаж в канализацию, 11 – запорный вентиль
холодной воды, 12 – магистраль горячего водоснабжения, 13 – магистраль холод-
ного водоснабжения, 14 – запорный вентиль горячего водоснабжения (перекрыть,
при эксплуатации ЭВН).
