6

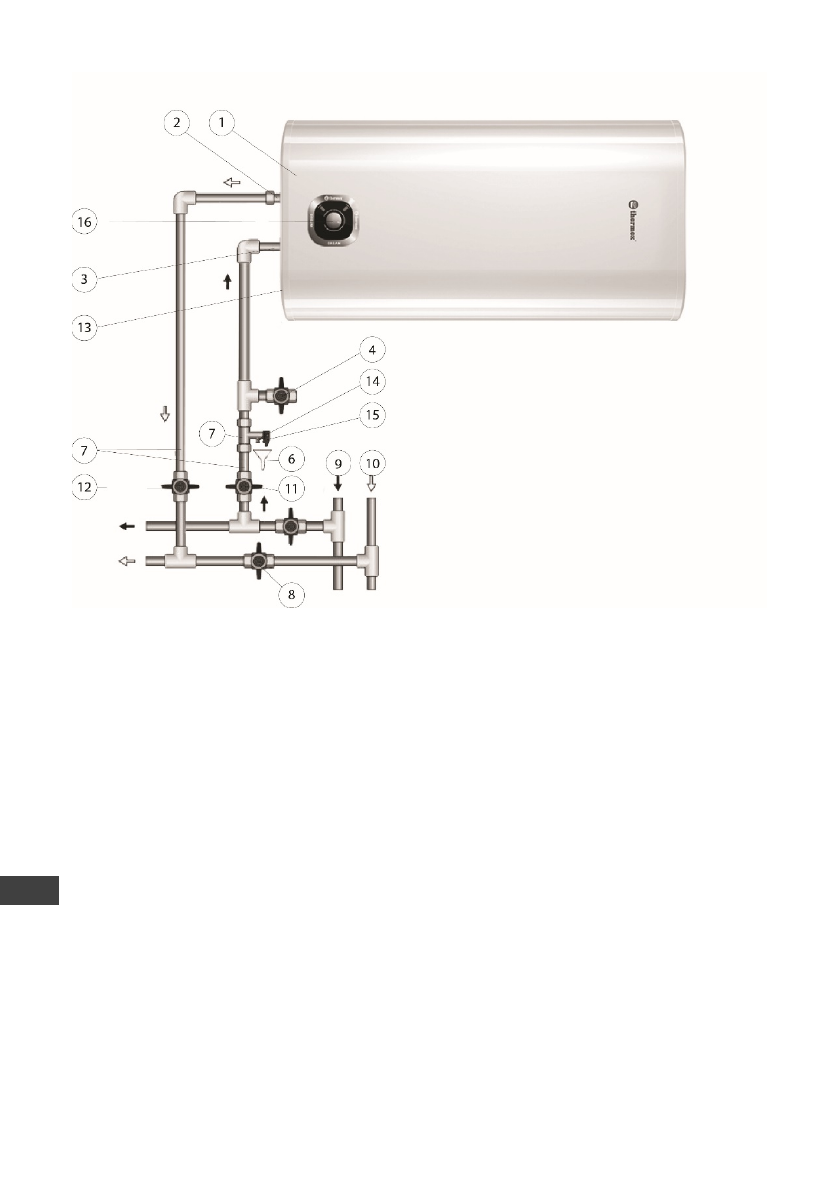

Рисунок 1

:  1

–

 ЭВН,   2

–

 патрубок горячей воды,   3

–

 патрубок холодной воды,

4

–

 сливной вентиль,  5

–

  предохранительный клапан,  6

–

  дренаж в канализацию,

7

–

 подводка, 8

–

 перекрыть вентиль при эксплуатации ЭВН, 9

–

 магистраль холод-

ной воды, 10

–

 магистраль горячей воды, 11

–

 запорный вентиль холодной воды,

12

–

 запорный вентиль горячей воды, 13

–

 защитная крышка, 14

–

 выпускная труба

предохранительного клапана, 15

–

 ручка для открывания предохранительного кла-

пана, 16

–

 панель управления.

После подключения откройте вентиль подачи холодной воды (Рис. 1, п. 11) в

ЭВН, кран выхода горячей воды из ЭВН (Рис. 1, п. 12) и кран горячей воды на сме-

сителе, чтобы обеспечить отток воздуха из водонагревателя. При конечном запол-

нении  ЭВН  из  крана  смесителя  непрерывной  струей  потечет  холодная  вода.  За-

кройте кран горячей воды на смесителе.

При  подключении  ЭВН  в  местах,  не  снабженных  водопроводом,  допускается

подавать воду в ЭВН из вспомогательной емкости, размещённой на высоте не ме-

нее 5 метров от верхней точки ЭВН, или с использованием насосной станции.

Примечание: для облегчения обслуживания ЭВН в процессе эксплуатации ре-

комендуется установка сливного вентиля (Рис. 1, п. 4) в соответствии с рис. 1 (для

моделей,  не  оборудованных  сливным  патрубком  (не  входит  в  комплект  поставки

ЭВН)).

Если  давление  в  водопроводе  превышает  0,

7

  МПа,  то  на  входе  перед  ЭВН

необходимо  установить  редукционный  клапан  (не  входит  в  комплект  поставки

ЭВН) для снижения давления воды до нормы.

RU
