8
2.5.6
Устройство ГПВН с принудительным отводом выхлопных газов и назна-
чение основных узлов (Рис. 4, 5)
Конструкция и принцип работы ГПВН с принудительным отводом выхлопных
газов аналогична ГПВН с естественным отводом выхлопных газов. Отличие заклю-
чается в следующем: вместо газоотводящего устройства – (
21,
Рис. 2
) установ-
лены:
21
– прессостат: датчик, контролирующий необходимый напор удаляемых выхлоп-
ных газов;
22
– вентилятор для принудительного выброса выхлопных газов;
23
– конденсатор, необходим для работы вентилятора;
24
-
шнур питания от сети ~ 220В;
25
– УЗО;
26
– труба дымоходная.

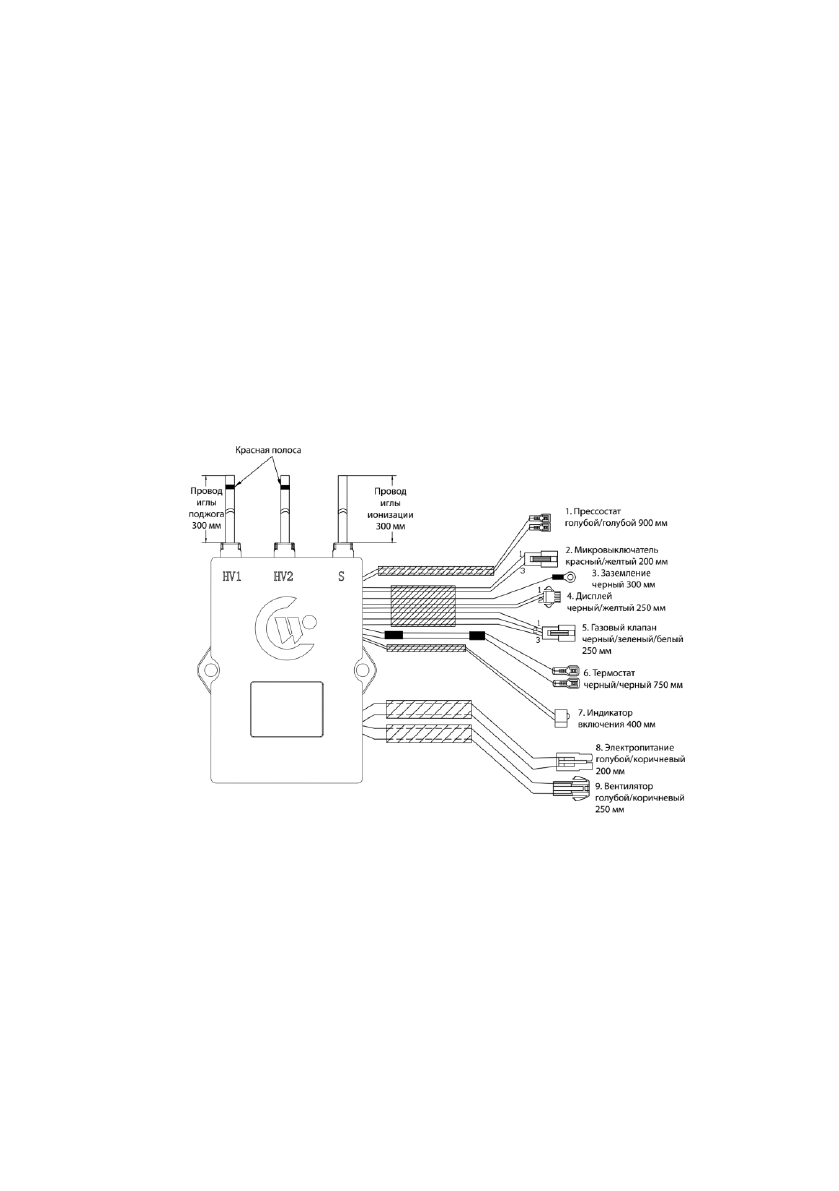

2.5.7 Схема электрическая ГПВН с естественным отводом выхлопных газов
Рисунок 6
