8

10.

ЭКСПЛУАТАЦИЯ

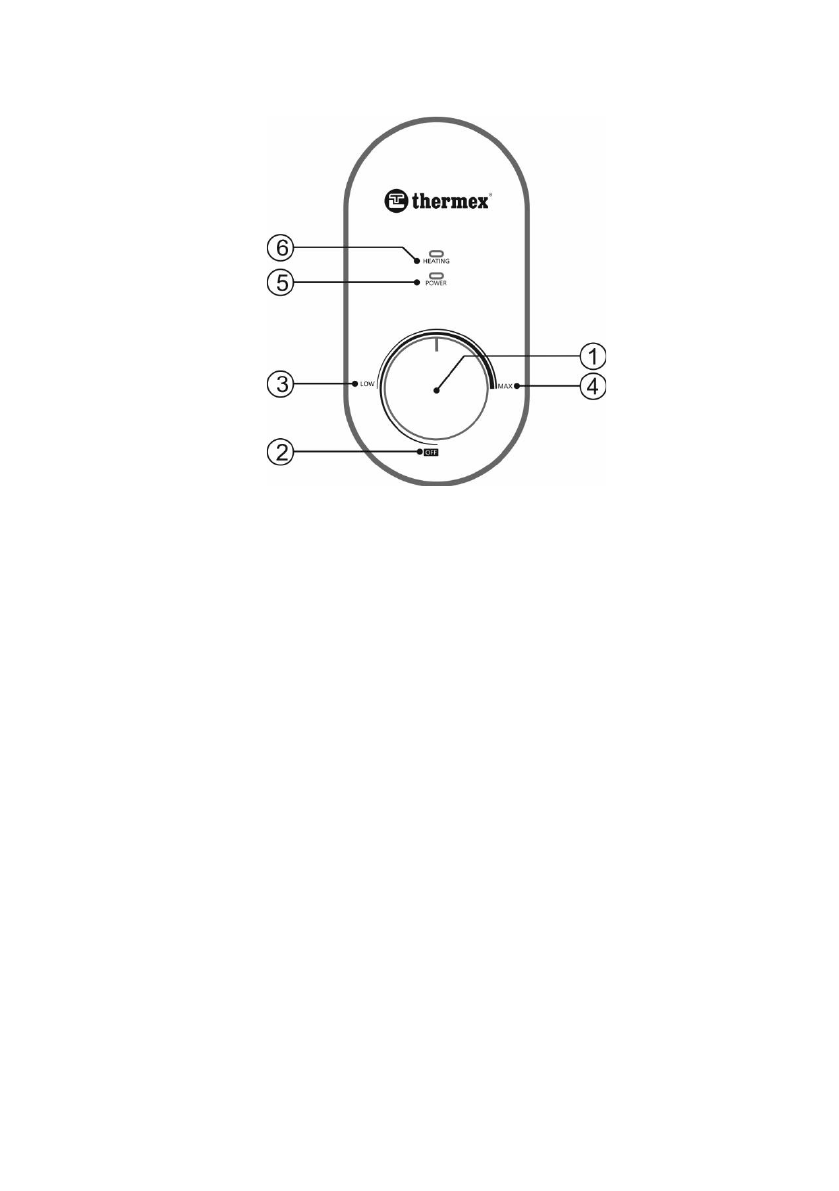

Рисунок 2. Механическая панель управления
Рисунок 2

: 1 – ручка управления водонагревателем со стрелкой индикатором,

2  –  зона  «Off»  включения/выключения  водонагревателя,  3  –  зона  регулировки
температуры  «Low», 4 – зона регулировки температуры «Max», 5 – контрольная
лампа «Power», 6 – контрольная лампа «Heating».

Включение/выключение  ЭВН  осуществляется  поворотом  стрелки  индика-

тора на ручке управления в зону «Off» (Рис. 2, п.2). В процессе эксплуатации ЭВН
потребитель может регулировать температуру  нагрева  поворотом стрелки инди-
катора  на  ручке  управления  между  зонами  «Low»  и  «Max»  (Рис.  2,  п.3,  п.4)  на
панели  управления,  устанавливающие  различную  температуру  нагрева  («Low»-
минимальная  температура,  «Max»  -  максимальная  температура)  при  переводе  в
них стрелки индикатора расположенной на ручке управления.

Контрольная лампа «Power» (Рис. 2, п.5) светится при включении ЭВН. Кон-

трольная лампа «Heating» (Рис. 2, п.6) светится при нагревании воды и гаснет при
достижении установленной температуры.

Если вы не используете ЭВН в зимний период и существует вероятность за-

мерзания  водных  магистралей  и  самого  водонагревателя,  рекомендуется  отклю-
чить питание и слить воду из ЭВН во избежание повреждения внутреннего бака.

11.

ТЕХНИЧЕСКОЕ ОБС

Л

УЖИВАНИЕ

Периодическое проведение ТО и своевременная замена магниевого анода яв-

ляются обязательными условиями для долговременной работы ЭВН. Невыполне-
