ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

Если давление в водопроводе превышает 0,7 МПа, то на входе перед ПЭВН

необходимо установить редукционный клапан (не входит в комплект поставки
ПЭВН) для снижения давления воды до нормы.

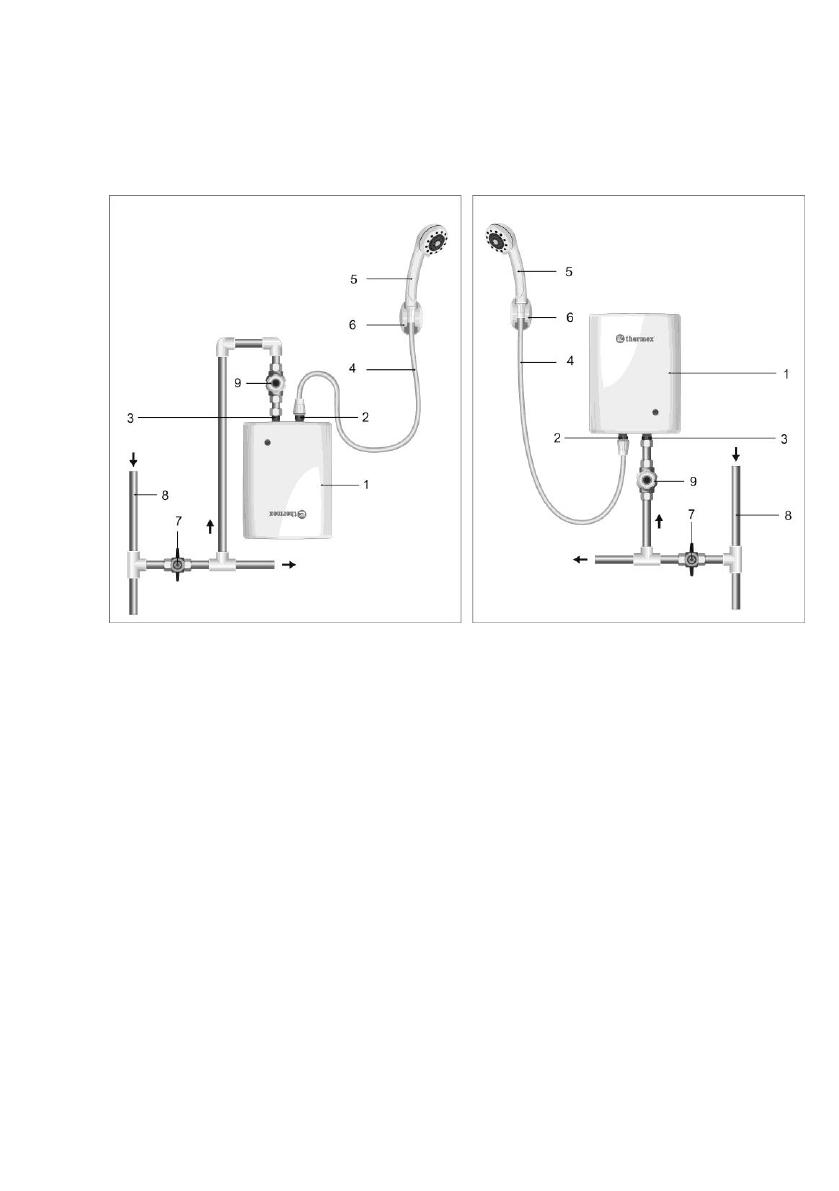

Рис.4 Схема подключения ПЭВН Thermex Surf 3500, 5000, Surf 6000 к
водопроводу.

1 – водонагреватель (ПЭВН); 2 – выходной патрубок горячей воды; 3 –

входной патрубок холодной воды; 4 – шланг; 5 – душевая лейка; 6 –
держатель для душевой лейки; 7 – запорный вентиль; 8 – магистраль хо-
лодной воды; 9 – регулятор протока (в комплект не входит).

Подключение моделей Thermex Surf 3500, 5000, Surf 6000 к водопроводу

осуществляется в соответствии с Рис.4

При затяжке соединений на ПЭВН, необходимо удерживать переходные

муфты  входного  (3)  и  выходного  патрубков  (2)  при  помощи  разводного  или  га-
ечного  ключа  во  избежание  повреждения  внутренних  соединений  ПЭВН!    Со-
едините  душевую  лейку  (5)  при  помощи  шланга  (4)  с  выходным  патрубком  го-
рячей воды (2) ПЭВН красного цвета.

После подключения откройте запорный вентиль (7) и подайте воду в ПЭВН

(1), открыв регулятор протока воды (9), после заполнения ПЭВН водой закройте
регулятор протока воды (9). Проверьте плотность всех соединений и, если пона-
добится, подтяните гайки и винты крепления.
