14

KZ

Сақтандырғыш клапан су құбыры желісінде қысымның түсуі жағдайында және судың қат

-

ты ысуы кезінде бакта қысымның жоғарылуы жағдайында су жылытқыштан су құбырына

судың берілуіне бөгет жасай отырып, кері клапан қызметін, сондай-ақ судың қатты ысуы

кезінде  бактағы  артық  қысымды  шығара  отырып,  қорғаныс  клапаны  қызметін  атқарады.

Су  жылытқыштың  жұмыс  істеуі  кезінде  су  артық  қысымды  шығару  үшін  сақтандырғыш

клапанның

(7)

 сыртқа шығару құбырынан су шығып кетуі мүмкін, бұл су жылытқыштың қа

-

уіпсіздігі мақсаттарында жүзеге асады. Бұл сыртқа шығару құбыры атмосфера үшін ашық

күйінде болуы және тұрақты төмен қаратылып және мұз қатпайтын қоршаған ортада ор

-

натылуы  тиіс.  Дренаж  тесігіне  ылғалды  шығару  үшін  тиісті  диаметрдегі  резеңке  немесе

силикон  түтікті  жалғау  ұсынылады

(8, 2-сур.)

.  Тұтқа

(6)

  клапанды

(5)

  ашуға  арналған.  Су

жылытқыштың жұмыс істеуі кезінде бұл тұтқаның бактан судың ағуын жабатындай күйде

орналасуын қадағалау қажет.

ЭСЖ электр сымбауында қорғаныстық өшіру құрылғысы (ҚӨҚ) құрастырылған, ол электр

аспаптың  жерге  тұйықталған  элементтерінде  тоқтың  кемуі  пайда  болған  кезде  ЭСЖ

электр қорегінің желісінен өшіруді қамтамасыз етеді.

Басқару панелі

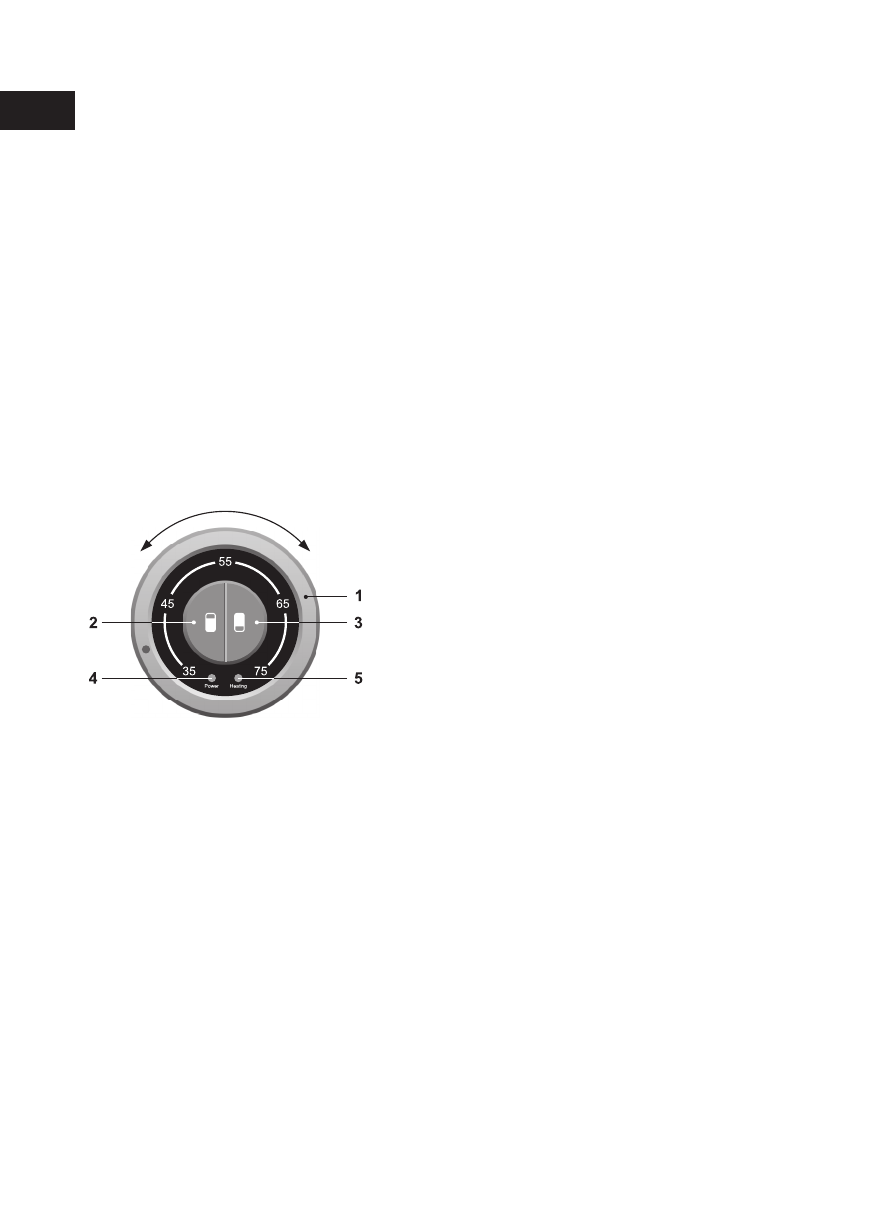

1-сурет. Басқару панелі

1.

 Термореттегіштің тұтқасы

2.

 Қуат режімін таңдау пернесі

1

 (1,2 кВт)

3.

 Қуат режімін таңдау пернесі

2

 (0,8 кВт)

4.

 Электр қорегінің желісіне қосу индикациясы

5.

 Жылыту индикациясы

Су жылытқыштың басқару панелінде орналасқан: температура реттегіштің тұтқасы, қуат

-

ты таңдау пернелері және индикация шамдары

(1-сур.)

.

Ішкі бакта судың температурасын реттеу термореттегіштің тұтқасының көмегімен жүзеге

асырылады

(1, 1-сур.)

, реттегішті сағат тілінің бағытына қарсы түбіне дейін бұрау кезінде

ЭСЖ  желіден  өшіріледі,  сағат  тілінің  бағыты  бойынша  бұрау  кезінде  температура  +75°С

(±5°C) дейін жайлап көтеріледі.

Қуат режімін таңдау

1

 немесе 2

(2 және 3, 1-сур)

 пернелерін басу арқылы жүзеге асырыла

-

ды. Қосылған 1 перне 1,2 кВт қуатына сәйкес келеді,

2

 перне – 0,8 кВт қуатына, қосылған

екі перне 2 кВт қуатына сәйкес келеді.

ЭСЖ жұмысының индикаторлары ретінде бақылау шамдары

(4 және 5, 1-сур.)

 алынады,

-

жасыл  түсті  шам  ЭСЖ  электр  қорегінің  желісіне  қосылған  кезде  тұрақты  жанып  тұрады,

қызыл  түсті  шам  ЭСЖ  жұмыс  режімін  көрсетеді,  суды  жылыту  кезінде  жанады  және  қой

-

ылған температураға жеткен кезде өшеді.
