6

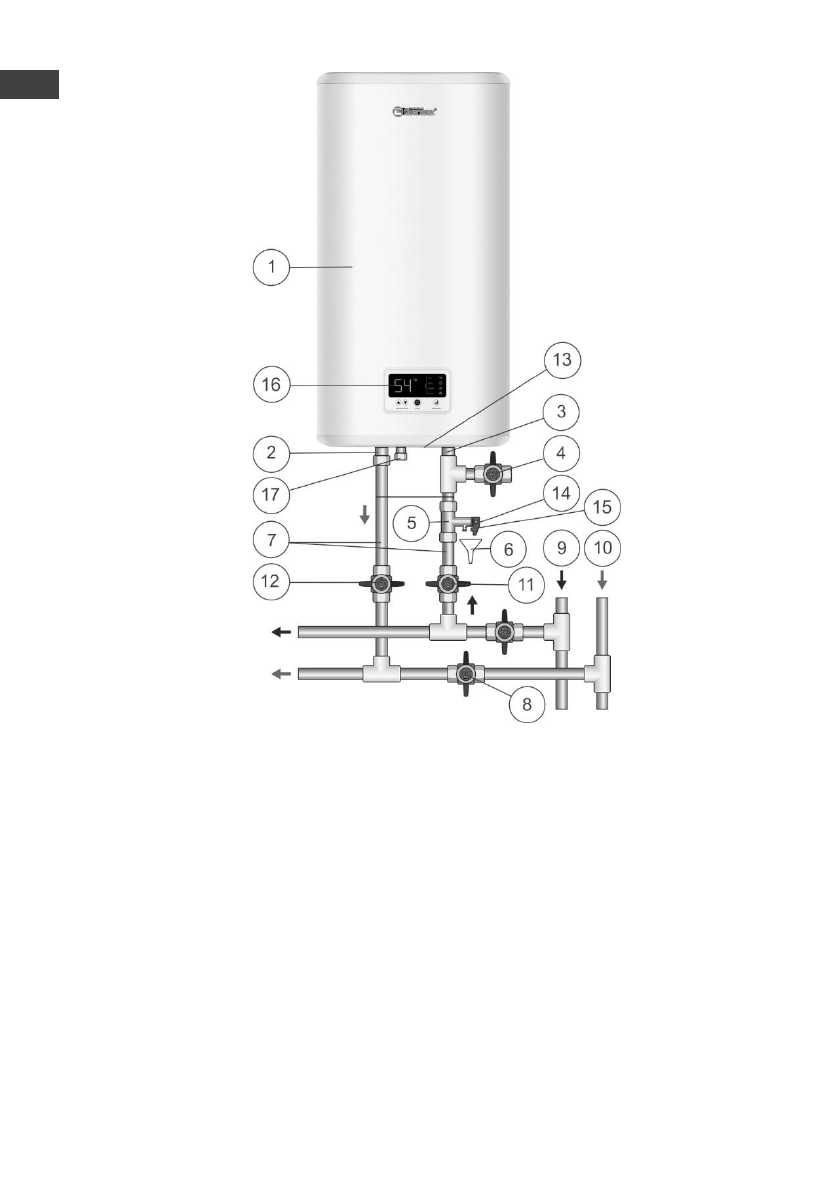

Рисунок 1. Схема подключения ЭВН к водопроводу
Рисунок  1

:    1  –  ЭВН,      2  –  патрубок  горячей  воды,      3  –  патрубок  холодной

воды,      4  –  сливной  вентиль,    5    –    предохранительный  клапан,    6    –    дренаж  в
канализацию,  7  –  подводка,  8  –  перекрыть  вентиль  при  эксплуатации  ЭВН,  9  –
магистраль холодной воды, 10 – магистраль горячей воды, 11 – запорный вентиль
холодной воды, 12 – запорный вентиль горячей воды, 13  – защитная крышка, 14
–  выпускная  труба  предохранительного  клапана,  15  –  ручка  для  открывания
предохранительного клапана, 16 – панель управления, 17 – сливной патрубок.

После подключения откройте вентиль подачи холодной воды (Рис. 1, п. 11) в

ЭВН,  кран  выхода  горячей  воды  из  ЭВН  (Рис.  1,  п.  12)  и  кран  горячей  воды  на
смесителе,  чтобы  обеспечить  отток  воздуха  из  водонагревателя.  При  конечном
заполнении ЭВН из крана смесителя непрерывной струей потечет холодная вода.
Закройте кран горячей воды на смесителе.

ы

RU
