6

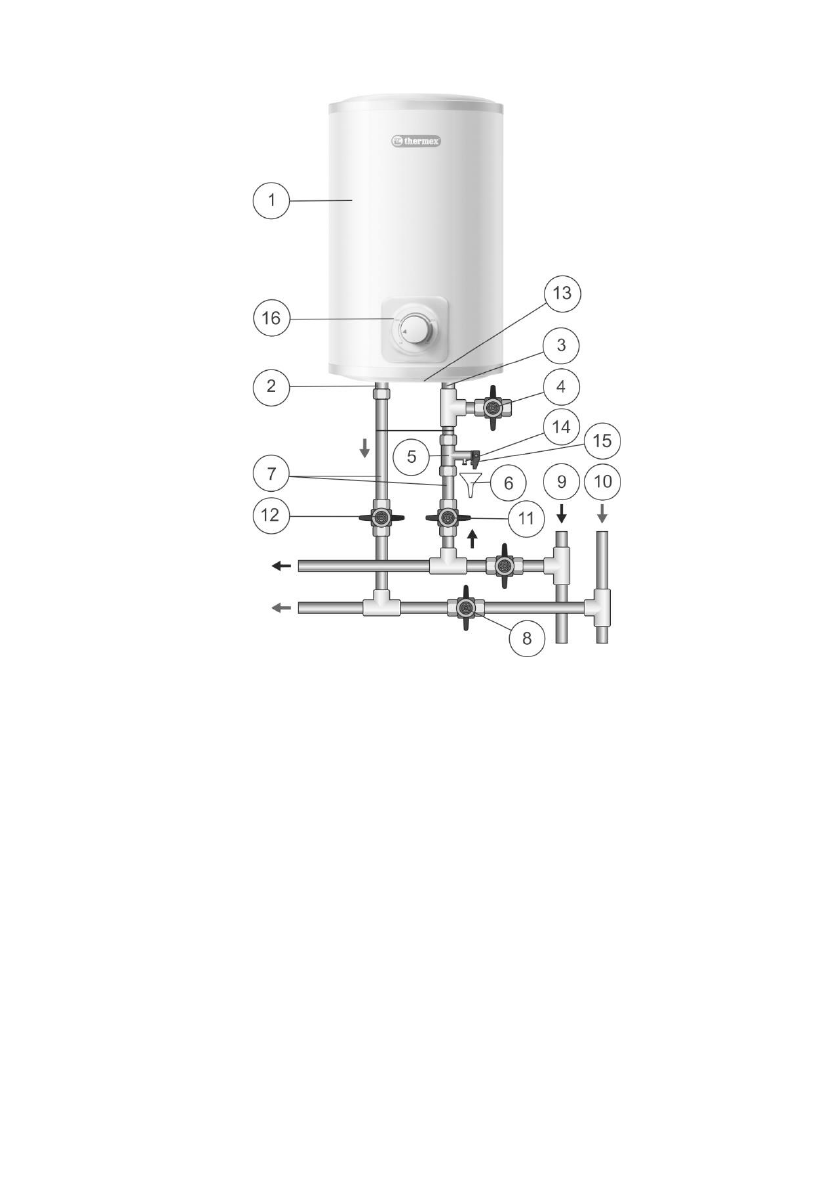

Рисунок 1. Схема подключения ЭВН к водопроводу
Рисунок 1
: 1 – ЭВН, 2 – патрубок горячей воды, 3 – патрубок холодной
воды, 4 – сливной вентиль, 5 – предохранительный клапан, 6 – дренаж в
канализацию, 7 – подводка, 8 – перекрыть вентиль при эксплуатации ЭВН, 9 –
магистраль холодной воды, 10 – магистраль горячей воды, 11 – запорный вентиль
холодной воды, 12 – запорный вентиль горячей воды, 13 – защитная крышка, 14
– выпускная труба предохранительного клапана, 15 – ручка для открывания
предохранительного клапана, 16 – механическая панель управления.
После подключения откройте вентиль подачи холодной воды (Рис. 1, п. 11) в
ЭВН, кран выхода горячей воды из ЭВН (Рис. 1, п. 12) и кран горячей воды на
смесителе, чтобы обеспечить отток воздуха из водонагревателя. При конечном
заполнении ЭВН из крана смесителя непрерывной струей потечет холодная вода.
Закройте кран горячей воды на смесителе.
При подключении ЭВН в местах, не снабженных водопроводом, допускается
подавать воду в ЭВН из вспомогательной емкости, размещённой на высоте не ме-
нее 5 метров от верхней точки ЭВН, или с использованием насосной станции.
