6

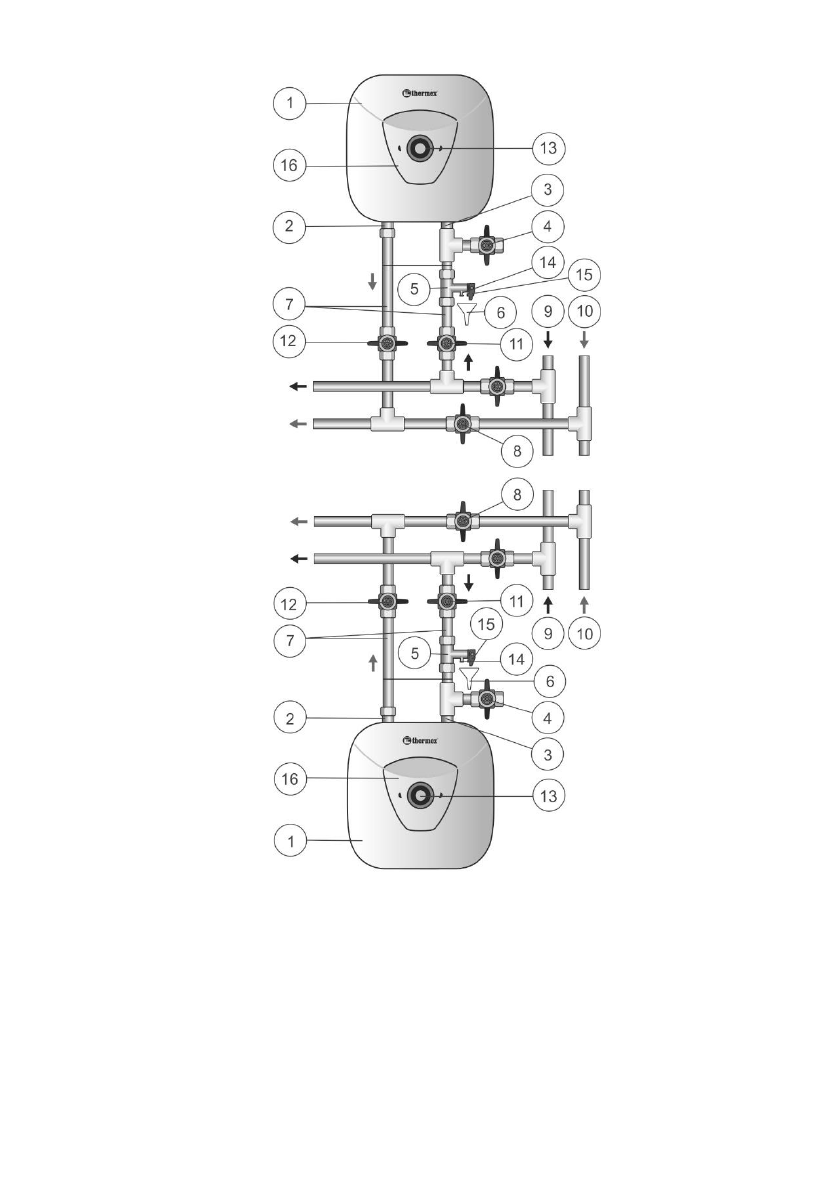

Рисунок 1. Схема подключения ЭВН к водопроводу сверху и снизу
Рисунок 1
: 1 – ЭВН, 2 – патрубок горячей воды, 3 – патрубок холодной
воды, 4 – сливной вентиль, 5 – предохранительный клапан, 6 – дренаж в
канализацию, 7 – подводка, 8 – перекрыть вентиль при эксплуатации ЭВН, 9 –
магистраль холодной воды, 10 – магистраль горячей воды, 11 – запорный вентиль
холодной воды, 12 – запорный вентиль горячей воды, 13 – защитная крышка, 14
– выпускная труба предохранительного клапана, 15 – ручка для открывания
предохранительного клапана, 16 – механическая панель управления.
Содержание
- 4 Таблица 1
- 5 УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
- 6 изменять конструкцию и установочные размеры кронштейнов ЭВН.; УСТАНОВКА И ПОДКЛЮЧЕНИЕ; диться квалифицированным персоналом.; РАЗМЕЩЕНИЕ И УСТАНОВКА; O – вертикальное, патрубки вниз
- 7 Примечание: защитный поддон не входит в комплект поставки ЭВН.; ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ
- 8 : 1 – ЭВН, 2 – патрубок горячей воды, 3 – патрубок холодной
- 9 Если давление в водопроводе превышает 0,8 МПа, то на входе перед ЭВН; ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ; ЭВН оборудован штатным шнуром электропитания с вилкой и УЗО (опци-
- 10 ЭКСПЛУАТАЦИЯ; : 1 – ручка управления водонагревателем со стрелкой индикатором,; ТЕХНИЧЕСКОЕ ОБСУЛЖИВАНИЕ
- 13 ответствии с манипуляционными знаками на упаковке:; УТИЛИЗАЦИЯ
- 14 исключить замерзание воды в ЭВН
