Инструкция по обслуживанию – VTS, VTI

7

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Водонагреватели предназначены для подключения к устойчивой электрической сети. В

этом  случае  должен  быть  установлен  соответствующий  выключатель,  которым  будут

отключаться  все  положения  подачи,  его  контакты  должны  открываться  на  расстояние

минимум  3  мм.  Не  исключена  возможность  подключения  через  мягкий  кабель  с

разрезом  проводников  3  x  1,5  мм2,  имеющим  евровилку  с  защитным  штырем  для

включения  в  розетку.  Розетка  также  должна  быть  оборудована  защитным  штырем.

Материалы,  необходимые  для  подключения  водонагревателя  к  сети,  не  являются

составляющей поставки.

Электрическое подключение должно соответствовать действующим

предписаниям и нормам.

Электрическое подключение должны производить специалисты, имеющие

соответствующие разрешения, которые могут гарантировать выполнение всех

необходимых условий, касающихся безопасности, связанных с установкой

и эксплуатацией водонагревателя.

Перед подключением водонагревателя к электросети его необходимо

наполнить водой.

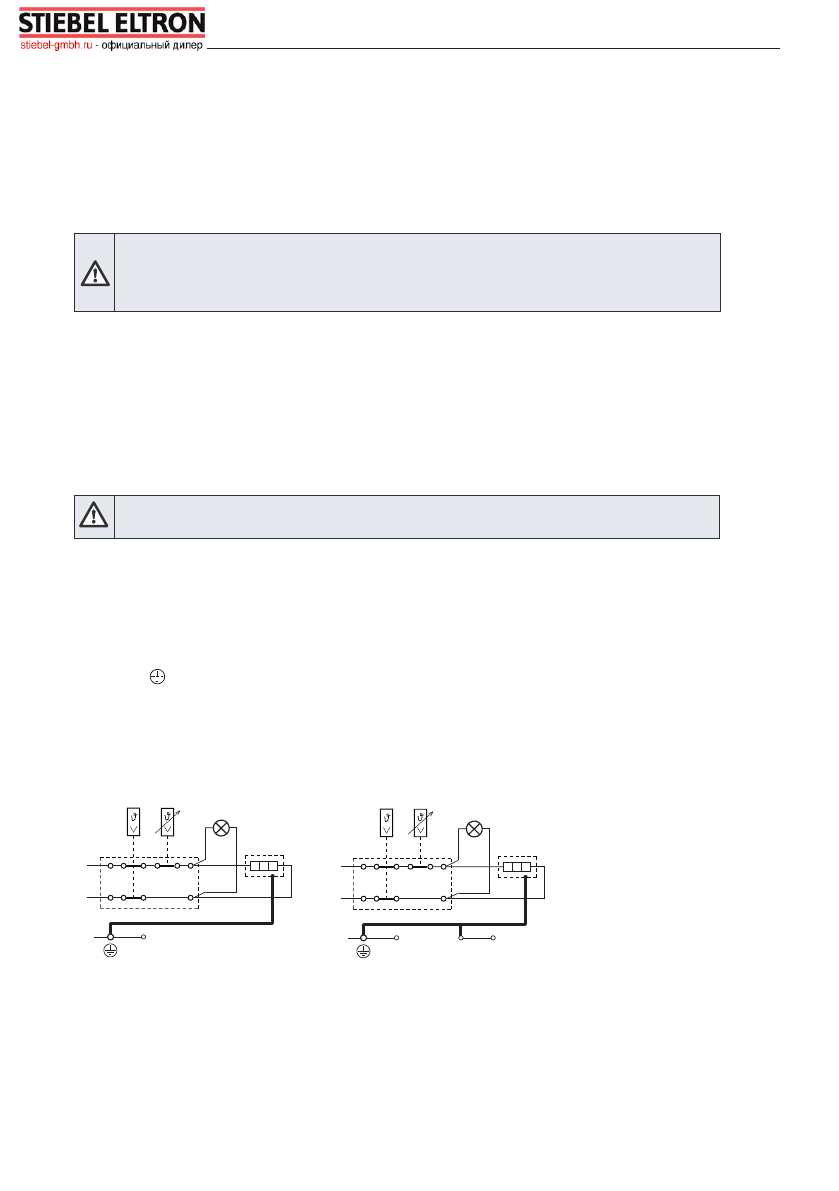

Рис. 5: Схема электрического подключения

Рабочие  проводники  (L,  N)  электропроводки  подключаются  непосредственно  на

контактную  группу  L  и  N  термостата,  защитный  провод  электропроводки  (PE)  –  на

болтовое  соединение,  укрепленное  на  корпусе  водонагревателя  и  обозначенное

значком         (заземление).

VTS 300/2, VTS 300/3

VTS 400/2, VTS 400/3

VTS 500/2, VTS 500/3

VTS 200/2

VTS 200/3

A Температурный предохранитель

B Термостат

C Сигнальная лампочка

D Элемент нагревания

E Внешняя обшивка

G Емкость

H Анодный стержень

Примечание:

жирной линией на схемах

показано подсоединение

отдельных составляющих

через материал

металлической емкости.

L

N

L

N

PE

1

2

E

L

N

L

N

1

2

G

H

A

B

C

D

A

B

C

D

nádrž

nádrž

PE

RUS
