Электропроводка

Электропроводка, должна соответствовать действующим предписаниям и нормам.

Электрические подключения должны производить специалисты, имеющие на

это соответствующие разрешения и допуски и, которые могут гарантировать,

что были соблюдены все требования по безопасности, связанные с монтажом

и эксплуатацией водонагревателя.

Водонагреватель оборудован термостатом, который позволяет регулировать нагрев воды в

комбинации с экстерными элементами регулировки (насос, трехступенчатый вентиль и т.д.),

которые подключаются на контактные группы 1 и 2 разъема водонагревателя (рис. 3).

Максимальная нагрузка термостата составляет 16A/250VAC.

Контакты, обозначенные как T и M это вспомогательные контакты, предназначенные для

подключения, в случае необходимости, иных экстерных элементов управления.

Водонагреватель, также оборудован световой сигнализацией нагрева (лампочка на панели

управления водонагревателя)

Световая сигнализация работает лишь в том случае, если к контакту 1, контактной группы, будет

подсоединен фазовый проводник с напряжением 230V, и на защиту контакта заземления PE

проводник.

При каждом подключении напряжения на контакты 1, 2, M, T контактной

группы, должен быть одновременно подключен и защитный провод РЕ на

контакт заземление.

Внешняя обшивка

Емкость

Анодный стержень

ANODE

TESTER

Фланец

1 Контактная группа

2 Сигнальная лампочка (нагрева)

3 Термостат

4 Анодный тестер

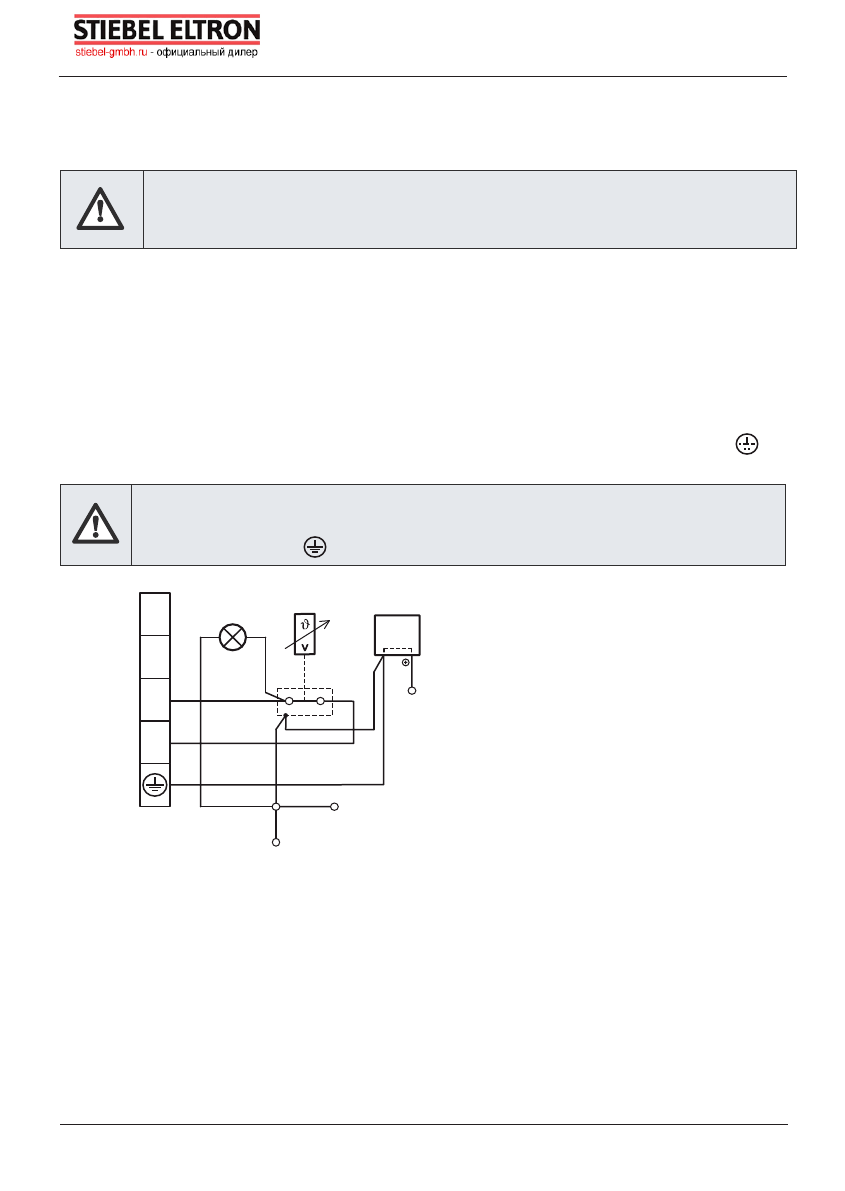

Рис. 3 Схема электрического подключения

Анодный тестер, на панели управления, служит, для упрощенного контроля состояния анодного
стержня,  без  его  демонтажа  из  водонагревателя.  После  нажатия  кнопки  на  анодном  тестере
стрелка  покажет,  на  разноцветной  шкале,  актуальное  состояние  (степень  износа)  анодного
стержня. Если стрелка находится в красном секторе шкалы, тогда анодный стержень необходимо
заменить.
Замену  анодного  стержня  должен  производить  квалифицированный    работник  сервиса.  После
замены  анодного  стержня,  для  его  исправного  функционирования,  необходимо,  чтобы  он  был
проводниками  подсоединен  к  корпусу  (емкости)  водонагревателя  через  анодный  тестер
(согласно,  схемы,  приведенной  на  рис.  3)  и  одновременно  изолирован  от  фланца  и  емкости
нагревателя.
