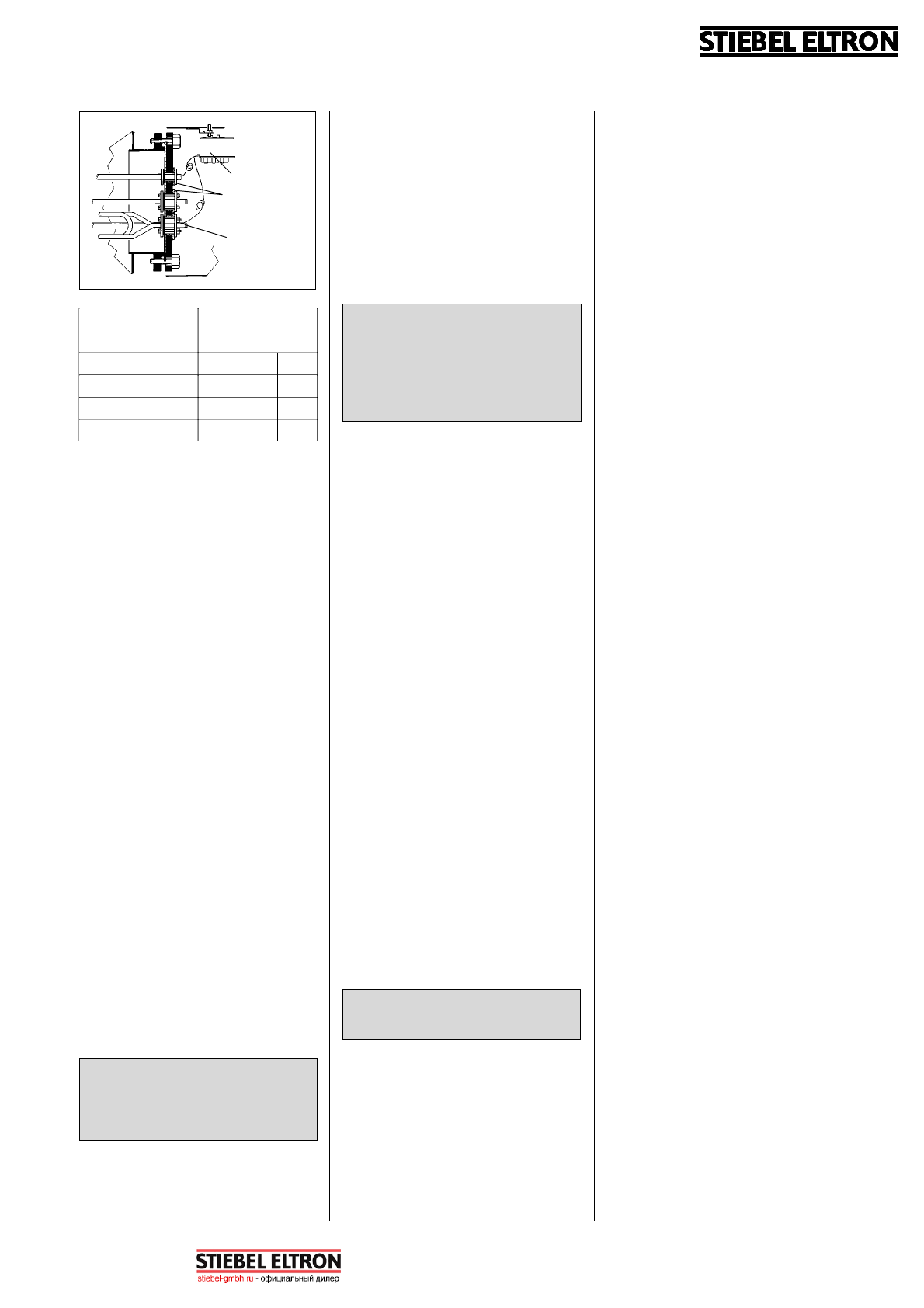

3
Регулятор
температуры
Изоляция
Нагревательный
элемент
Рис. 3
Табл. 1
Напряжение Мощность
1 фаза/220 в 2 кВт 3 кВт 4 кВт
2 фазы/380 в 4 кВт 8 8
3 фазы/380 в 6 кВт 8 8
3 фазы/220 в 6 кВт 8 8
Перенастройка максимальной
температуры
По желанию пользователя
температура воды, ограниченная
изготовителем в пределах не
выше 60
°
С, может быть
изменена. Отсоедините прибор
от сети, установите ручку
выбора температуры на О и
снимите ручку.
Ограничение на 45
°
С: снять
блокирующее кольцо с оси ручки
выбора температуры,
перевернуть его на 180 градусов
и установить на оси. Снова
установить ручку выбора
температуры.
Ограничение на 80
°
С:
демонтировать блокирующе
кольцо с оси ручки выбора
температуры. Снова установить
ручку.
Ввод в эксплуатацию
Первый ввод в эксплуатацию и
нагрев должен проходить под
наблюдением специалиста.
Наполнить резервуар водой,
включить предохранители.
Проследить за
функционированием
предохранительного клапана.
Передача прибора пользователю
Объясните пользователю
функции ручки выбора
температуры и
предохранительного клапана и
обратите особо его внимание на
то, что во время нагрева из
клапана избыточного давления
должен сбрасываться избыток
воды, образующийся при
нагреве. Передайте ему данное
руководство для хранения.
2325
.03
Установка
Прибор должен быть
установлен вблизи
максимально часто
используемых водозаборных
точек. Необходимо закрепить
прибор на полу. Обратите
внимание, что наполненные
баки имеют следующий вес:
SНW 200 АСЕ 8 270,5 кг
SНW 300 АСЕ 8 391,0 кг
SНW 400 АСЕ 8 521,5 кг
Подключение воды
Внутренний бак прибора
рассчитан на максимальное
рабочее давление 6 бар.
Однако, в связи с тем, что
давление воды может
колебаться, уже при давлении
4,8 бар и выше требуется
клапан понижения давления
(редукционный клапан), а при
давлении воды свыше 10 бар
необходим второй,
подключенный
последовательно.
Если монтируются батареи с
постоянной температурой или
батареи с термостатом, то их
подсоединенительные патрубки
холодной воды должны
находиться в направлении
потока за редукционным
клапаном.
Подключение воды
не рекомендуется
осуществлять
гибкой проводкой!
При большой протяженности
трубопровода горячей воды
рекомендуется теплоизолировать
его с целью предотвращения
потерь энергии.
На подводящей магистрали
холодной воды необходима
установка фильтра
механической очистки с
качеством очистки не ниже
100 микрон.
Работы по подключению
Промыть подводящий
трубопровод. Арматуру
монтировать согласно рис.5,
сливной кран установить в самом
низком месте. Установить сток
для избытка воды,
образующегося при
температурнм расширении.
Размер стока должен быть
рассчитан таким образом, чтобы
при открытом
предохранительном клапане вода
могла стекать.
Используйте предохранительный
клапан только проверенной
конструкции (6 бар).
Рекомендуемые
предохранительные клапана 8
ZH 1 W/R 3/4" (1") Stiebel
Eltron. Смонтировать приток
холодной и горячей волы.
Подключение электричества
Учитывайте предписания местной
организации энергоснабжения.
Прибор рассчитан на
подключение стационарно
проложенной проводкой.
Необходимо защитное
заземление!
Водонагреватели типа
SНW...АСЕ положения имеют
возможности коммутации,
представленные в табл.1.
Материалы трубопровода:
трубопровод
трубопровод
холодной воды горячей воды
медная труба 8 медная труба
стальная труба 8 стальная или
медная труба
Снять крышку фланца, кабель
подключить согласно схемы
подключения (рис.4), наклеить
соответствующие наклейки с
указанием мощности на
отмеченное место в табличке с
номинальными данными,
установить крышку фланца.
Необходимый изоляционный
промежуток 8 не менее 3 мм
по всем полюсам.
