SH  S |

67

МОНТАЖ

Ввод в эксплуатацию

10.3  Электрическое подключение

ПРЕДУПРЕЖ ДЕНИЕ поражение элек трическим

током

Все работы по электрическому подключению и

монтажу необходимо производить в соответствии

с инструкцией.

При любых работах необходимо полное отключе-

ние прибора от сети.

ПРЕДУПРЕЖ ДЕНИЕ поражение элек трическим

током

Подключение к электросети допустимо только в

неразъемном исполнении, со съемной кабельной

втулкой. Прибор должен отсоединяться от сети с

раствором всех контактов не менее 3 мм на всех

полюсах.

ПРЕДУПРЕЖ ДЕНИЕ поражение элек трическим

током

Проверить подключение прибора к защитному

проводу.

Материальный ущерб

Установить устройство защиты от тока утечки (УЗО).

!

Материальный ущерб

Следует соблюдать данные на заводской табличке.

Напряжение сети должно совпадать с указанным

на табличке.

26

�0

2�

07

�0

12

7

f

f

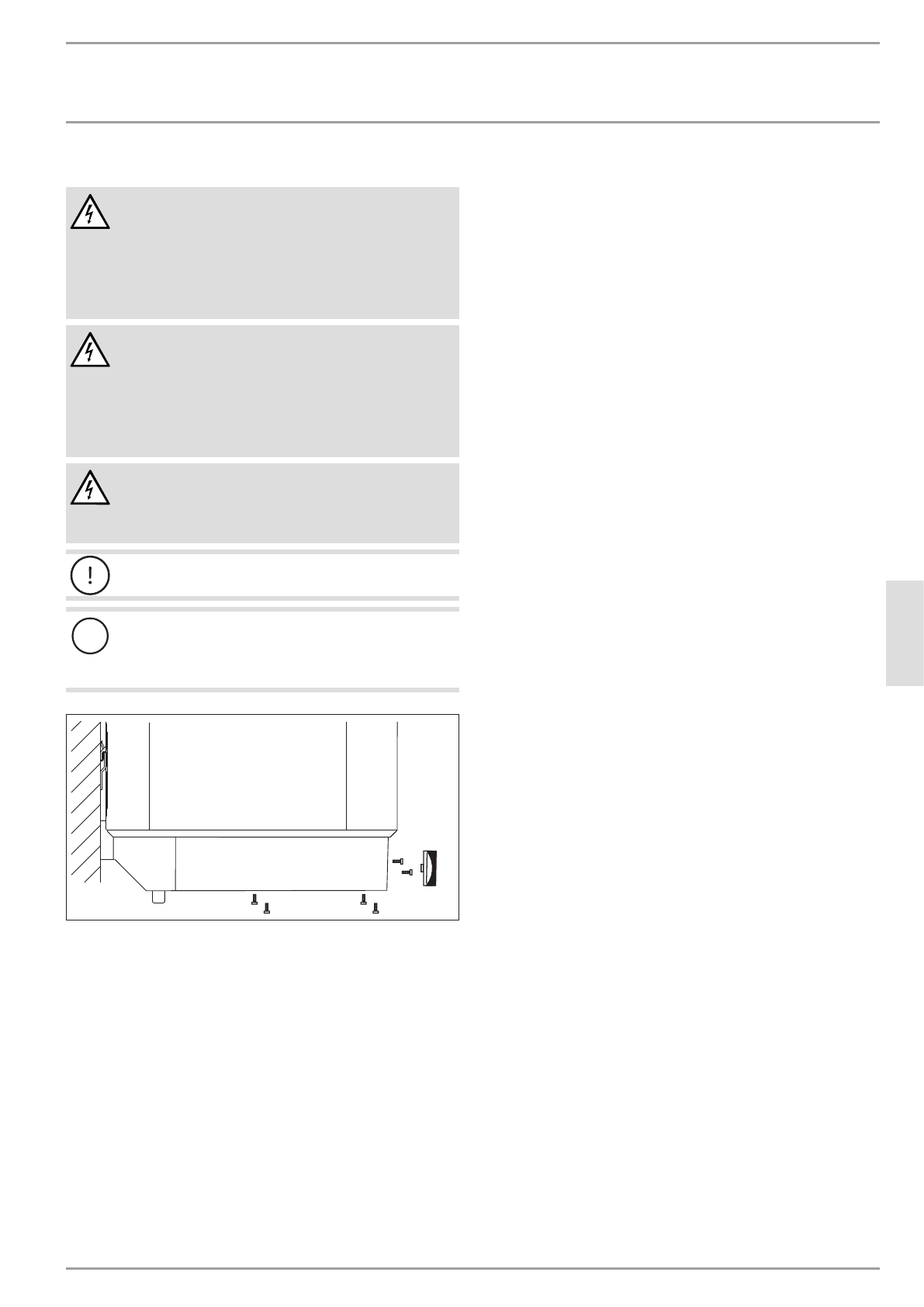

Снять ручку регулятора температуры.

f

f

Отвинтить винты.

f

f

Снять нижнюю крышку.

f

f

Вытащить кабельный ввод в направлении книзу, при

этом удерживать фиксатор нажатым.

f

f

Пропустить питающий кабель через кабельный ввод и

снова зафиксировать его.

f

f

Подключить нужную мощность в соответствии со схе-

мами соединений (см. главу «Технические характери-

стики / Электрические схемы и соединения»).

f

f

Установить нижнюю крышку прибора.

f

f

Завинтить винты.

f

f

Установить ручку регулятора температуры.

f

f

Шариковой ручкой отметить на заводской табличке

крестиком выбранную для подключения мощность и

напряжение.

Прибор закрытого (напорного) типа

f

f

Соединить предохранительный узел с прибором, ис-

пользуя для крепления труб резьбовое соединение.

Прибор открытого (безнапорного) типа

f

f

Привинтить арматуру к прибору.

11.  Ввод в эксплуатацию

11.1  Первый ввод в эксплуатацию

f

f

Кран точки отбора держать открытым до запол-

нения прибора и удаления воздуха из системы

трубопроводов.

f

f

Отрегулировать расход. При этом нужно учитывать

максимально допустимый расход при полностью от-

крытой арматуре (см. главу «Технические характери-

стики / Таблица параметров»).

f

f

Прибор закрытого (напорного) типа:

При необходимости уменьшить расход на дросселе

предохранительного узла.

f

f

Перевести регулятор температуры в положение мак-

симальной температуры.

f

f

Подать сетевое напряжение.

f

f

Проверить работу прибора. Следить при этом за вы-

ключением регулятора температуры.

f

f

Прибор закрытого (напорного) типа: Проверить дей-

ствие предохранительного узла.

11.1.1  Передача прибора

f

f

Объяснить пользователю принцип работы прибора и

предохранительного узла, ознакомить пользователя с

правилами использования прибора.

f

f

Указать пользователю на возможные опасности, осо-

бенно на опасность обваривания.

f

f

Передать данное руководство.

11.2  Повторный ввод в эксплуатацию

См. главу «Первый ввод в эксплуатацию».
