SHU 10 | SH 10 | SH 15 |

91

РУ

СС

КИЙ

УСТАНОВКА

Монтаж

82

°C

35

55

65 Eco

65

400-450

500

100-200

26

�0

2�

06

�0

206

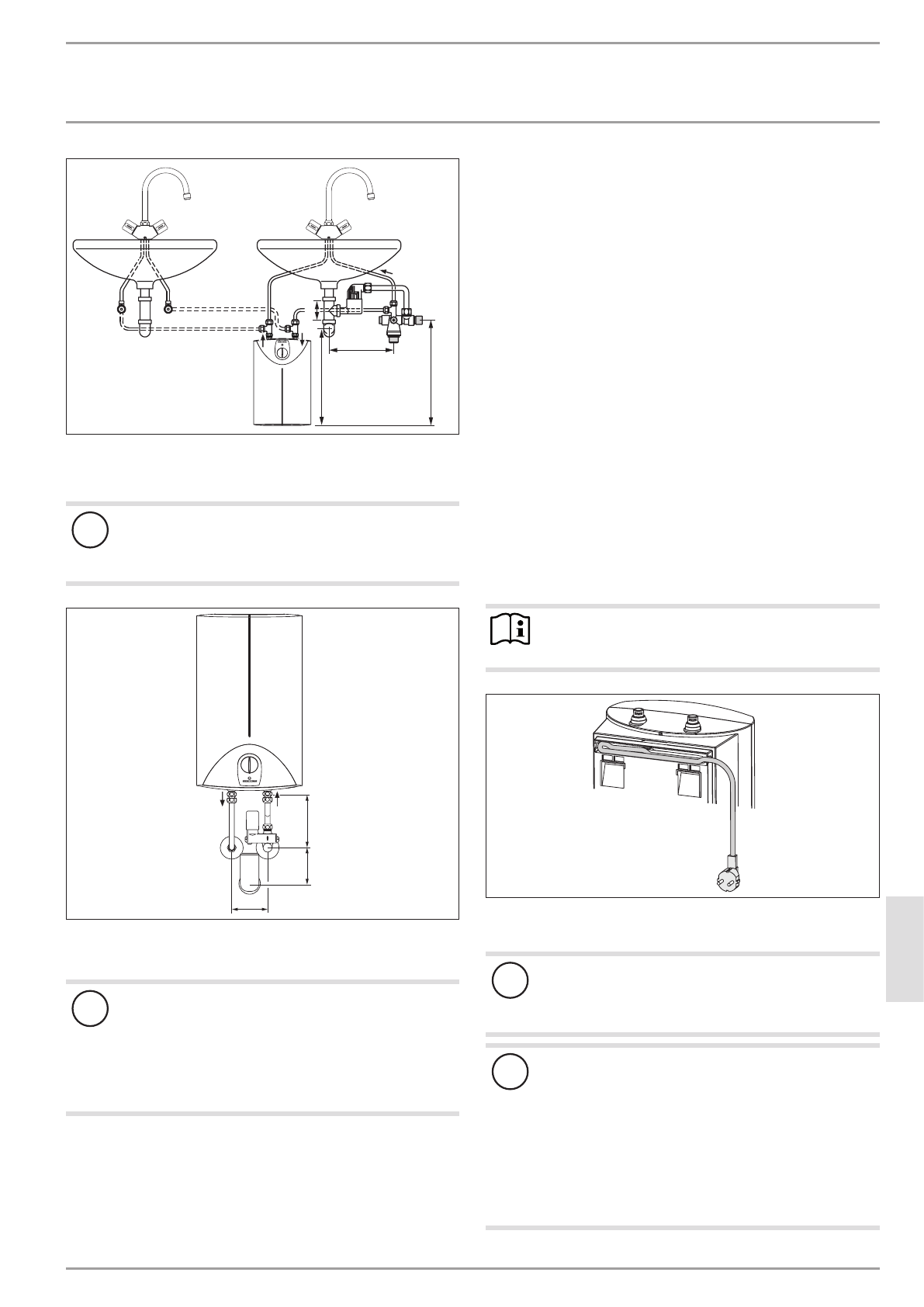

8.1.2  Монтаж SH с предохранительным узлом над

раковиной

!

Материальный ущерб

Прибор предназначен только для монтажа над ра-

ковиной. Патрубки для подключения воды на при-

боре должны быть направлены вниз.

comfor t

85

°C

35

55

65

Eco

100

124

100

D

00000

50

54

9

9.  Монтаж

!

Материальный ущерб

При использовании пластмассовых труб необходи-

мо учитывать возможные экстремальные условия

эксплуатации и вероятные неисправности прибора

(см. главу «Установка / Технические характеристи-

ки  / Экстремальные условия эксплуатации и воз-

никновение неисправностей»).

f

f

Подвести воду ко второму смесителю заказчик может,

например, с помощью медной трубки диаметром

10 мм.

SHU 10 SLi  |  SHU 10 SL GB

f

f

Для снабжения водой двух умывальников сле-

дует использовать распределительные тройни-

ки (см. главу «Установка / Описание прибора /

Принадлежности»).

9.1  Монтаж предохранительного узла

f

f

Соответствующий предохранительный узел нужно

вмонтировать в трубопровод подачи холодной воды.

f

f

Необходимо соблюдать указания в отношении предо-

хранительного узла (см. главу «Установка / Безопас-

ность / Указания по предохранительному узлу»).

f

f

Необходимо соблюдать указания, приведенные в ин-

струкции по монтажу предохранительного узла.

9.2  Монтаж прибора

f

f

Разметить места сверления отверстий с помощью при-

лагаемого шаблона для монтажа.

f

f

Просверлить отверстия и вставить подходящие

дюбели.

f

f

Закрепить настенную монтажную планку с помощью

подходящих шурупов.

f

f

Навесить прибор на настенную монтажную планку.

Указание

Излишек кабеля питания можно уложить в кабель-

ный отсек.

26

�0

2�

06

�0

20

1

9.3  Подключение к водопроводу

!

Материальный ущерб

Все работы по подключению воды и установке

прибора необходимо производить в соответствии

с инструкцией.

!

Материальный ущерб

Иначе прибор может прийти в негодность.

f

f

Не перепутать местами соединительные шлан-

ги для подачи воды.

f

f

Задать расход (см. руководство по эксплуата-

ции предохранительного узла). Учитывать мак-

симально допустимый расход при полностью

открытом смесителе (см. главу «Установка /

Технические характеристики / Таблица параме-

тров»).
