56
| SH A www.stiebel-eltron.com
МОНТАЖ
Подготовительные мероприятия

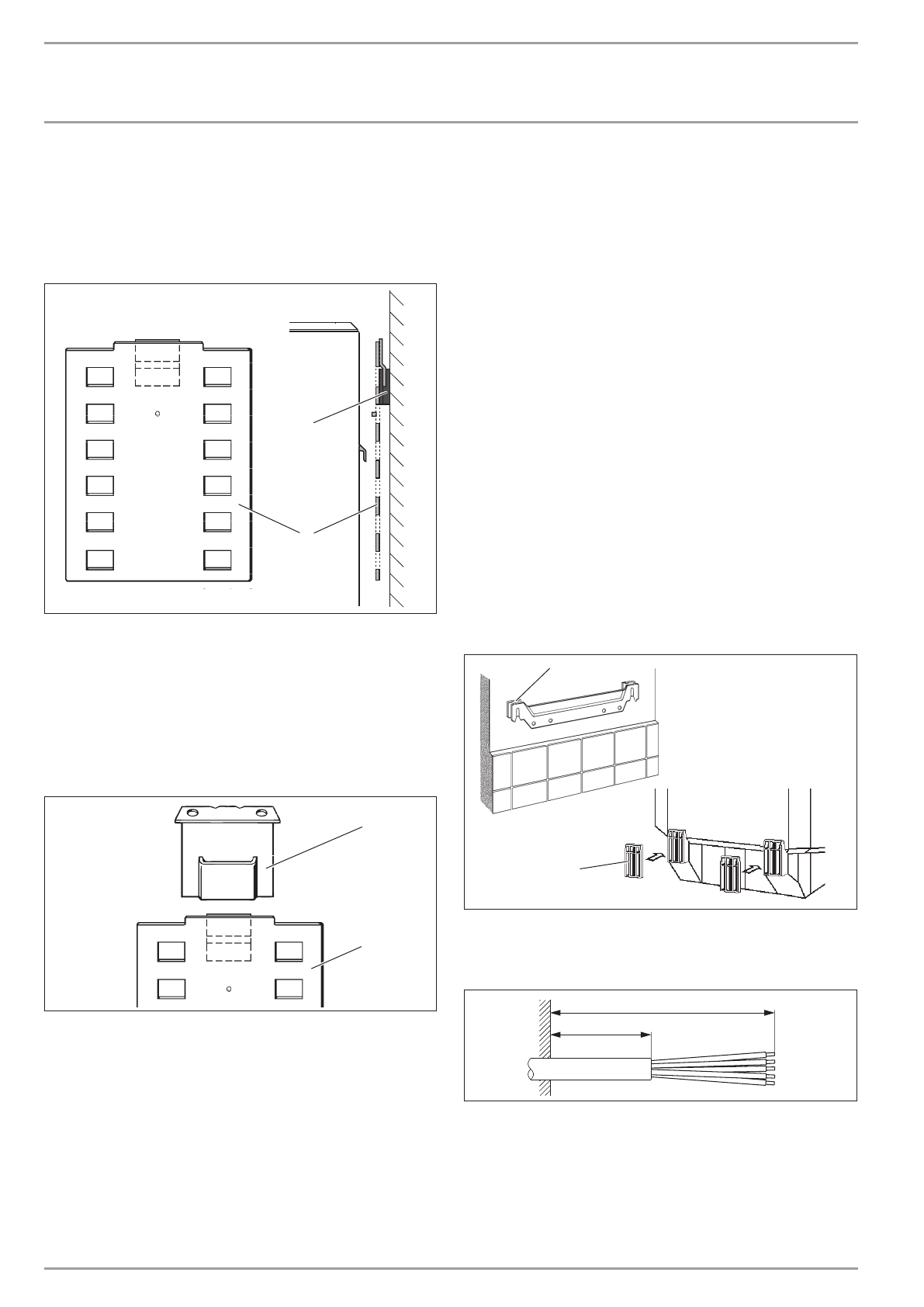

Универсальное приспособление для монтажа на
стене
С помощью универсального приспособления для монтажа
на стене можно использовать уже имеющуюся планку для
подвешивания от старого прибора или компенсировать
неровности стены.
2
1
26
�0
2�
01
�0
57
0
1 Имеющаяся планка для подвешивания
2 Универсальное приспособление для монтажа на стене
Универсальное приспособление для монтажа на стене,
номер для заказа 154828
8.2.3 Приспособление для подвешивания
Прибор можно подвесить под потолком при использова-
нии комбинации приспособления для подвешивания и
универсального приспособления для монтажа на стене.
2
1
26
�0
2�
01
�0
57
1
1 Приспособление для подвешивания
2 Универсальное приспособление для монтажа на стене
П р и с п о со б л е н и е д л я п о д в е ш и в а н и я , н о м е р д л я
заказа 154827
Универсальное приспособление для монтажа на стене,
номер для заказа 154828
9. Подготовительные
мероприятия
Место монтажа
Прибор предназначен для жесткого крепления на стене.
Стена должна быть рассчитана на соответствующую на-
грузку.
Устанавливать прибор только вертикально, в незамерзаю-
щем помещении, недалеко от точки отбора.
Установка настенной монтажной планки
Прибор можно также закрепить на имеющихся планках для
подвешивания или на потолке (см. главу «Описание прибо-
ра / Принадлежности»).
В противном случае нужно произвести разметку отверстий
на стене (см. главу «Технические характеристики / Размеры
и соединения»).
f
f
Просверлить отверстия и закрепить настенную мон-
тажную планку с помощью шурупов и дюбелей. Кре-
пежный материал следует выбирать с учетом прочно-
сти стены.
Неровности стены компенсируются подходящими распор-
ками.
Для приборов номинальной вместимостью 120 л и 150 л
требуются 2 настенные монтажные планки.
26
�0
2�
01
�0
57
2
2
1
1 Вставка внизу
2 Вставка вверху
Подготовка кабеля электропитания
270
120
26
�0
1�
01
�0
01
7
