уСтАНОВкА

Монтаж

60

 | SB-VTI www.stiebel-eltron.com

Электрическое подключение

ПРЕДУПРЕЖДЕНИЕ поражение электрическим

током

Все работы по электрическому подключению и

установке необходимо производить в соответ-

ствии с инструкцией.

ПРЕДУПРЕЖДЕНИЕ поражение электрическим

током

Подключение к электросети должно быть не-

разъемным. Прибор должен отключаться от сети

с размыканием всех контактов не менее 3 ММ на

всех полюсах.

Материальный ущерб

учитывать данные на заводской табличке. Напря-

жение сети должно совпадать с указанным на та-

бличке.

Указание

проверить подключение прибора к защитному

проводу.

f

f

Ввести соединительный провод в распределительный

отсек.

f

f

подключить питание силовой части (см. главу «тех-

нические характеристики / Электрические схемы и

соединения»).

N

N

G

H

A

E

R

D

00000

82

22

6

HP-SB 3/150

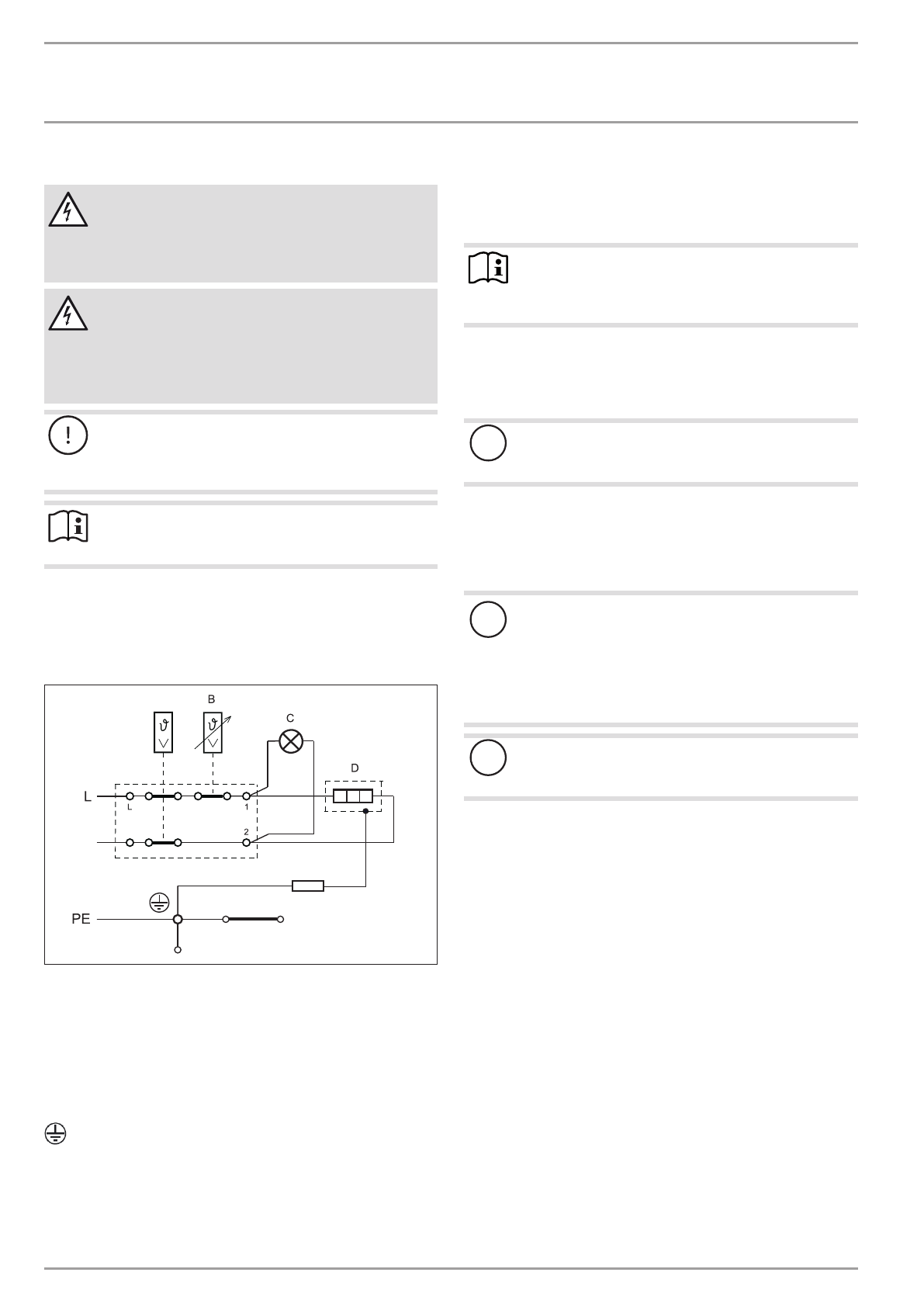

A  тепловая защита

B  Ручка регулятора температуры

C  контрольная лампа

D  Нагревательный элемент

E  Облицовка из листовой стали

G  Накопительный резервуар

H  Стержневой анод

R  Электрическое сопротивление 560 Ом

Винт заземления на фланце

9.3  Подключение воды и установка

предохранительного узла

9.3.1  Указания по технике безопасности

Указание

Все работы по подключению воды и установке

прибора необходимо производить в соответствии

с инструкцией.

Водопроводная линия холодной воды

В качестве материала для труб могут использоваться сталь,

медь или пластик.

!

Материальный ущерб

Необходима установка предохранительного кла-

пана.

Водопроводная линия горячей воды

В качестве материала для труб могут использоваться медь

или пластик.

!

Материальный ущерб

при одновременном использовании пластиковых

труб и вкручиваемого электрического нагрева-

теля нужно учитывать максимально допустимую

температуру и максимально допустимое давление

(см. главу «технические характеристики / таблица

параметров»).

!

Материальный ущерб

прибор необходимо эксплуатировать с напорными

смесителями.

9.3.2  Подключение

f

f

тщательно промыть трубопроводы.

f

f

Необходимо соблюдать указания, приведенные в ин-

струкции по монтажу предохранительного узла.

f

f

подключить соединительные штуцеры к линии горя-

чей воды и линии холодной воды с предохранитель-

ным узлом. при этом с учетом статического давления

может дополнительно потребоваться установка редук-

ционного клапана.

f

f

Гидравлические линии следует подключать через диэ-

лектрическую прокладку.

f

f

подобрать размеры выпускной трубы таким образом,

чтобы горячая вода могла вытекать беспрепятственно

при полностью открытом предохранительном клапа-

не. Сливное отверстие предохранительного клапана

должно оставаться открытым в атмосферу.

f

f

Смонтировать сливной трубопровод предохранитель-

ного узла с постоянным уклоном вниз.
