|PSH Comfort

www.stiebel-eltron.com

МОНТАЖ

МОНТАЖ

Предохранительный клапан

10.1.4

В  р е зультате  наг р ев а  пить ев а я  вод а  в  баке  б ойлера
рас ширя етс я  и  с о з д ает  в  н ем  из быто чн о е  д ав л ени е.
П р е д о х р а н и т е л ь н ы й   к л а п а н   з а щ и щ а е т   б о й л е р   о т
недопустимо высокого давления.

!

Опасность повреждения!
Бойлер необходимо устанавливать с мембранным
предохранительным клапаном проверенного
типа, врезаемого в линию холодной воды.
Учитывайте документацию, прилагаемую к
предохранительному клапану, в частности
указания по технике безопасности и эксплуатации.

Периодически  приводите  предохранительный  к лапан

»

в  дейс твие  д ля  предотвращения  его  заедания  из -за
отложений извести.

Слив  для  капающей  воды  с  предохранительного  к лапана
должен всегда оставаться открытым для отвода в атмосферу
и его нельзя заужать. Слив должен быть незамерзающим и
иметь постоянный ук лон.

П р о в е р я й т е   н а д л е ж а щ у ю   р а б о т о с п о с о б н о с т ь

»

предохранительного к лапана.

Обратите внимание пользователя на предохранительный

»

к лапан, его значение и на то, как им управлять.

Системы пластиковых труб

10.1.5

Настенный бойлер может подключаться к системе пластиковых
труб. В случае неисправности возможен рост температуры до
95 °C  (макс. 0,6 МПа).  Используемые  системы  пластиковых
труб должны быть расчитаны на такие нагрузки.

Электрическое подключение

10.1.6

Электрическое  подк лючение  необходимо  осуществлять  с
учетом настоящего руководства, а так же соответствующих
действующих  норм  и  правил,  специфических  для  страны,

где эксплуатируется бойлер.

В Федеративной Республике Германия к таковым относятся
«Прав и л а  м о н та ж а  с и л о в ы х  ус тан о в о к  н о ми н а л ьным
н а п р я ж е н и е м   д о   10 0 0   В»   и   п р е д п и с а н и я   м е с т н ы х
предприятий энергообеспечения, а так же VDE 0100.

На  каж дом  полюсе  должно  устанавливаться  у

стройство

расцепления  с  зазором  меж ду  разомкнутыми  контактами
не менее 3 мм. Для этого можно использовать, например,
предохранители или вык лючатели.

Настенный бойлер предназначен только для стационарного
подк лючения к питанию.

Н а с т е н н ы й  б о й л е р  п о с т а в л я е т с я  с  п о д г о т о в л е н н ы м
гибким  соединительным  кабелем  длиной  около 1,0 метра
и наконечниками для жил.

Если длина кабеля недостаточна, отсоедините соединительный
кабель  от  к лемм  в  приборе  и  уда лите  его.  Исполь зуйте
соответствующий электромонтажный кабель (3 x 1,5 мм

2

).

При  ук ладке  нового  соединительного  кабеля  обеспечьте,
чтобы место, где он будет проходить через существующий
проход  для  кабеля,  было  заделано,  и  он  был  правильно
проложен и подк лючен внутри прибора.

На момент поставки в приборе установлена
перемычка между клеммами 5 и 6. При
необходимости в зависимости от варианта
подключения перемычку необходимо
переставить или удалить.

2

3

5

7

9

6

R

4

N

L

1

5

6

L

2

L

3

1

B

A

8

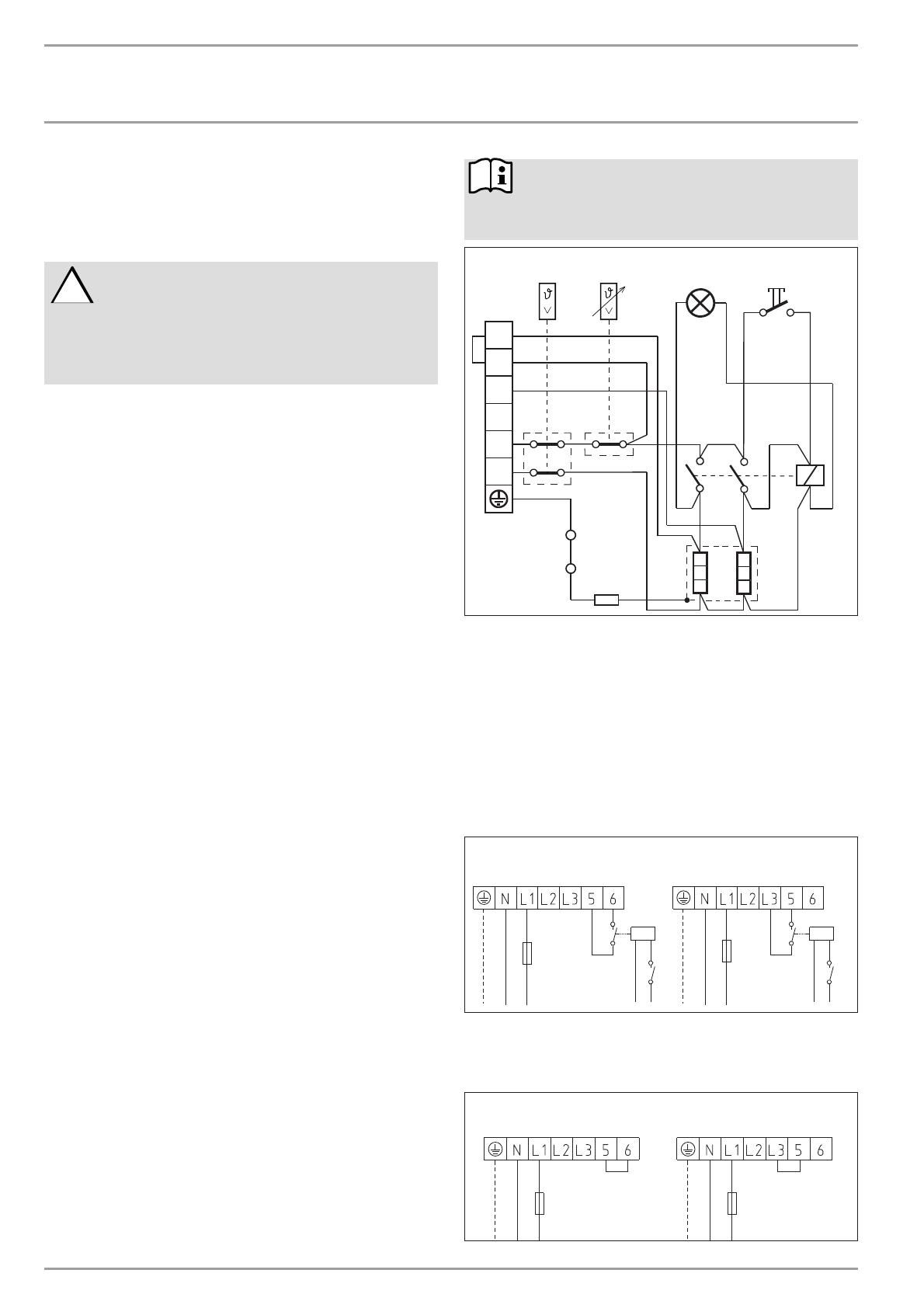

Схема электрических соединений (на момент поставки)

2

6

_

0

2

_

0

7_

0

0

9

0

Клеммная колодка

1

Тепловое предохранительное реле

2

Регулятор температуры

3

Рабочий индикатор

4

Кнопочный вык лючатель

5

Реле

6

Нагревательный элемент

7

Нагревательный элемент

8

Нагревательный фланец

9

A  Бак
B  Анод
R  Сопротивление

2/3 kW   1/N/PE ~230V

3 kW   1/N/PE ~230V

Примеры подключения с соединением для низкого тарифа

2

6

_

0

2

_

0

7_

0

0

91

Если  контактор  для  низких  тарифов  не  устанавливается,
необходимо соединить к леммы 5 и 6 (состояние на момент
поставки) или, если требуется эксплуатационная мощность
3 кВт, необходимо соединить к леммы 5 и L3.

2/3 kW   1/N/PE ~230V

3 kW   1/N/PE ~230V

Примеры подключения без соединения для низкого тарифа

2

6

_

0

2

_

0

7_

0

0

9

2
