уСТАНОВкА

Технические характеристики

www.stiebel-eltron.

ru

PSH Classic |

11

РУ

СС

КИЙ

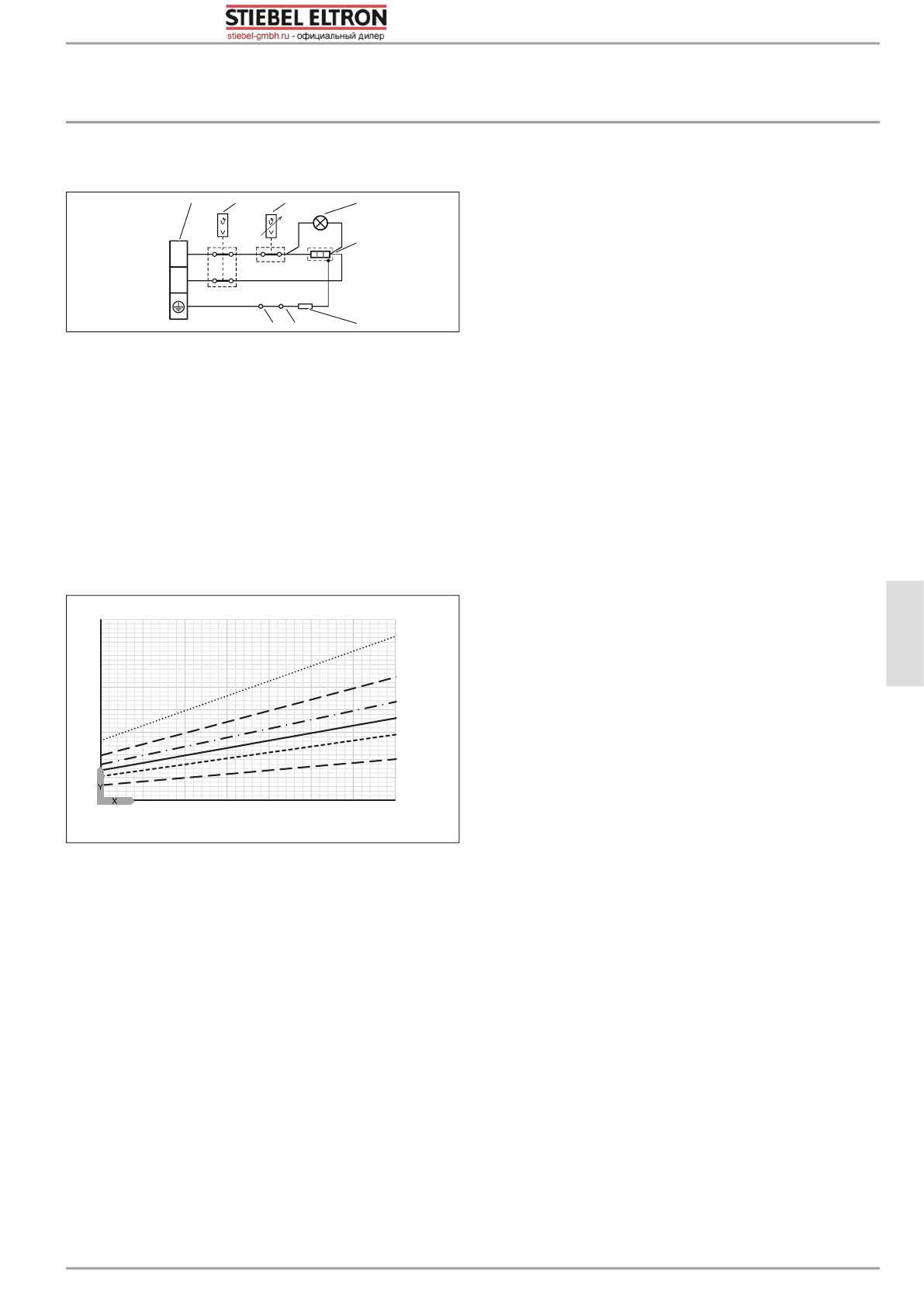

15.2  Электрическая схема

N

L

2

1

3

4

5

6

7

8

D

00000

51

47

0

1  Соединительная клемма

2  предохранительный ограничитель температуры

3  Регулятор температуры

4  Сигнальная лампа индикации рабочего режима

5  Нагревательный элемент

6  сопротивление 560 Ом

7  Анод

8  Бак

15.3  Диаграмма нагрева

Длительность нагрева зависит от емкости резервуара, тем-

пературы холодной воды и мощности нагрева.
Диаграмма нагрева при температуре холодной воды 15 °C:

0

1

2

3

4

5

6

7

8

35

40

45

50

55

60

65

70

1

2

6

5

4

3

D

00000

51

47

1

X  Настройка температуры [°C]

Y  Время нагрева [ч]

1  200 л

2  150 л

3  120 л

4  100 л

5  80 л

6  50 л

15.4  Возможные неисправности

при неисправности температура при 0,6 Мпа может повы-

шаться до 95 °C.
