уСТАНОВкА

Технические характеристики

РУ

СС

КИЙ

www.stiebel-eltron.com

PSH WE |

121

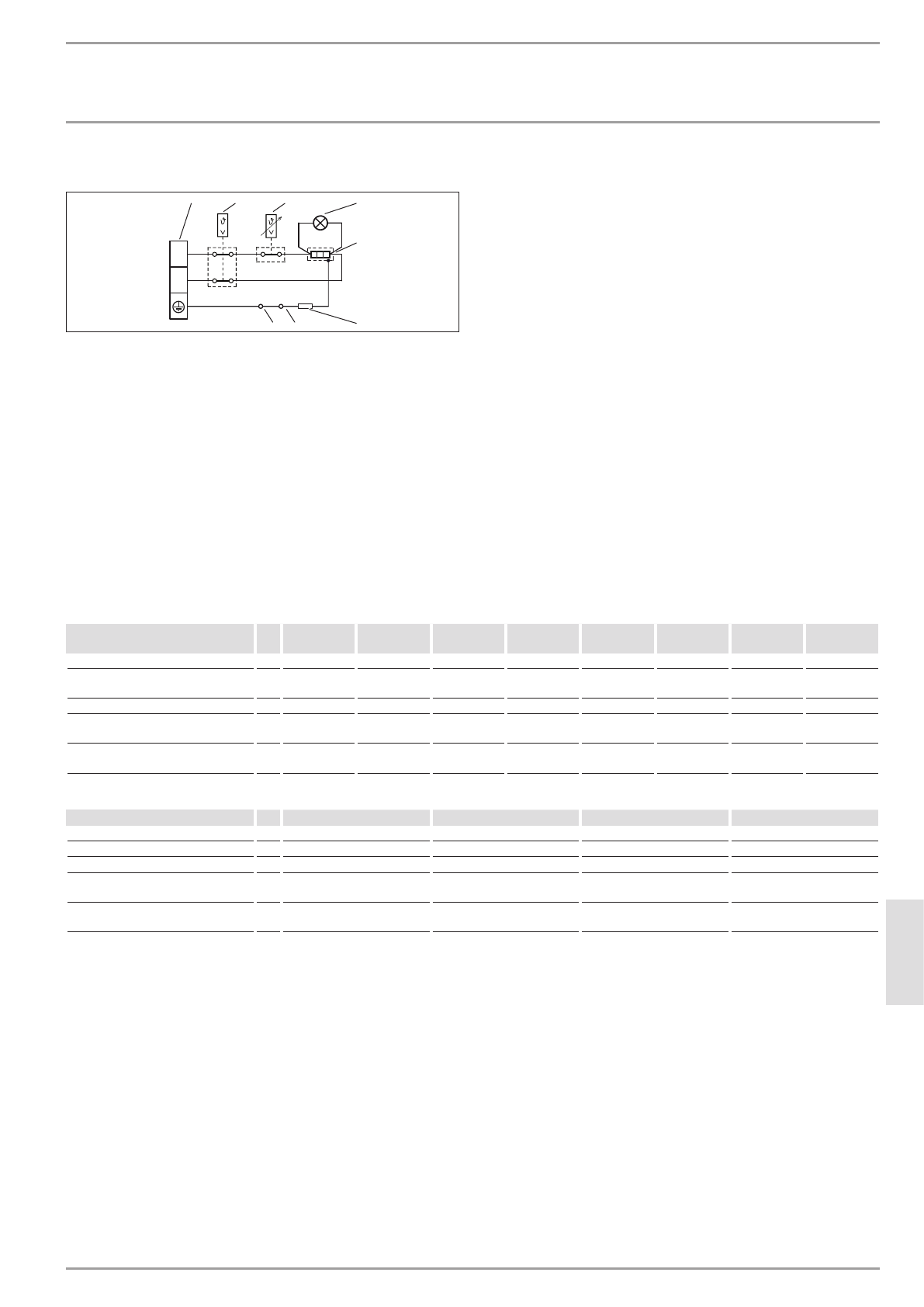

15.2  Электрическая схема

N

L

2

1

3

4

5

6

7

8

D

00000

37

03

8

1  Соединительная клемма

2  предохранительный ограничитель температуры

3  Регулятор температуры

4  Сигнальная лампа индикации рабочего режима

5  Нагревательные элементы

6  Электрическое сопротивление 560 Ом

7  Анод

8  Резервуар

15.3  Возможные неисправности

при неисправности температура при 0,6 Мпа может повы-

шаться до 95 °C.

15.4  Характеристики энергопотребления

Технические характеристики изделия: Накопительный водонагреватель (в соответствии с регламентом ЕС № 812/2013)

   PSH 80 WE-L  PSH 80 WE-R  PSH 120 WE-L

PSH 120

WE-R

PSH 150 WE-L

PSH 150

WE-R

PSH 200

WE-L

PSH 200

WE-R

236230

236231

236232

236233

236234

236235

236236

236237

производитель

STIEBEL

ELTRON

STIEBEL

ELTRON

STIEBEL

ELTRON

STIEBEL

ELTRON

STIEBEL

ELTRON

STIEBEL

ELTRON

STIEBEL

ELTRON

STIEBEL

ELTRON

класс энергоэффективности

B

B

B

B

C

C

C

C

потери на поддержание темпе-

ратуры

W

39

39

49

49

62

62

71

71

Объем накопительного резерву-

ара

l

79

79

120

120

151

151

191

191

Технические характеристики изделия: Накопительный водонагреватель (в соответствии с регламентом ЕС № 812/2013)

PSH 80 WE-H

PSH 120 WE-H

PSH 150 WE-H

PSH 200 WE-H

236238

236239

236240

236241

производитель

STIEBEL ELTRON

STIEBEL ELTRON

STIEBEL ELTRON

STIEBEL ELTRON

класс энергоэффективности

C

C

C

C

потери на поддержание темпе-

ратуры

W

43

59

75

69

Объем накопительного резерву-

ара

l

79

120

151

191
