44
| PSH UNIVERSAL EL
МОНТАЖ
МОНТАЖ

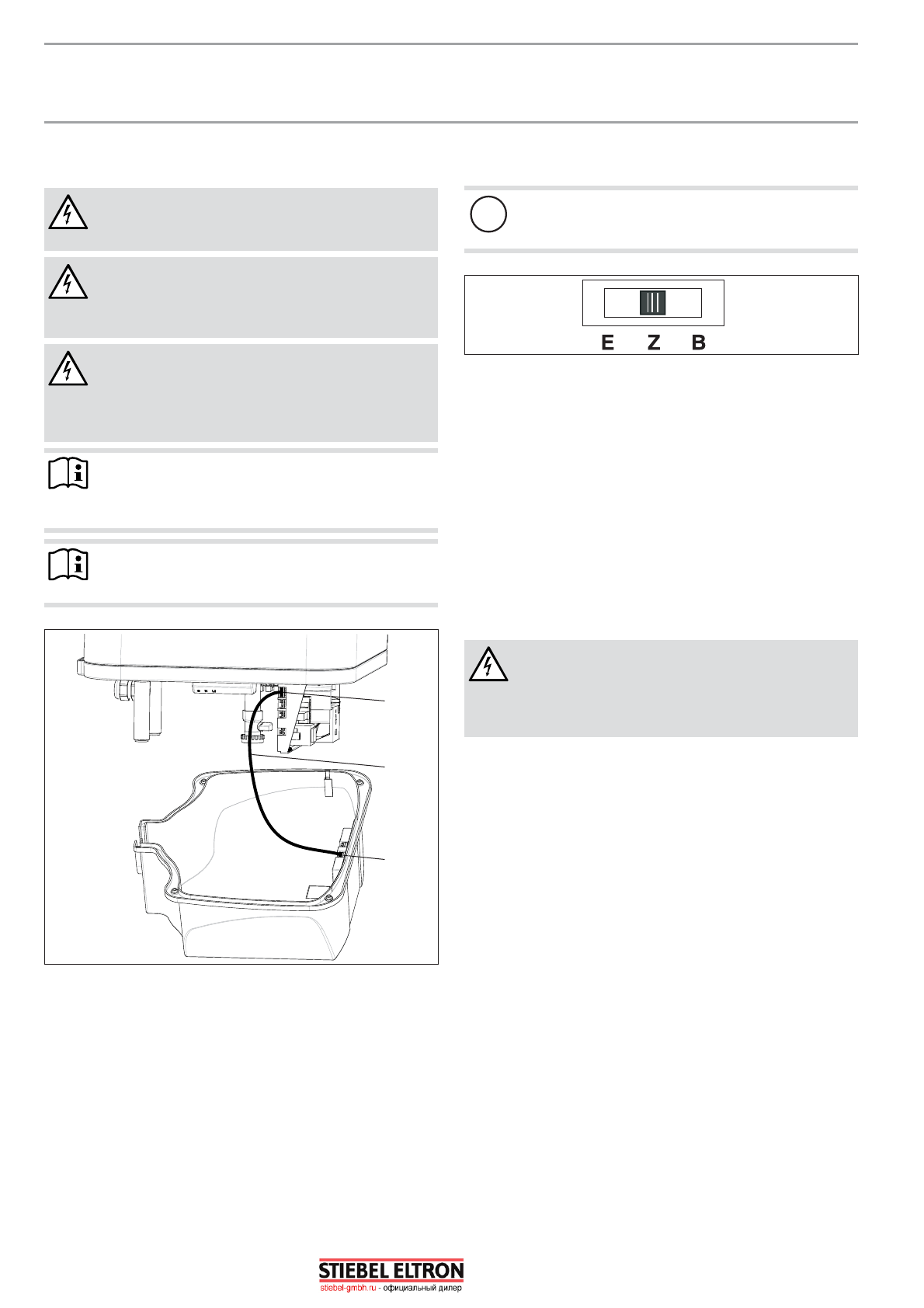

10.3 Электрическое подключение
ОПАСНОСТЬ поражения электрическим током
При любых работах следует полностью отклю-
чать прибор от сети!
ОПАСНОСТЬ поражения электрическим током
Все работы по установлению электрических сое-
динений и монтажу необходимо производить в
соответствии с инструкцией.
ОПАСНОСТЬ поражения электрическим током
Подключение к электросети должно быть только
неразъемным. Прибор должен отсоединяться от
сети с раствором всех контактов не менее 3 ММ
на всех полюсах.
Указание
Следует учитывать данные на заводской табличке.
Напряжение сети должно совпадать с указанным
на табличке.
Указание
Необходимо обеспечить, чтобы прибор был под-
ключен к проводу заземления!
1
2
3
2
6
_0
2
_0
7
_0
2
8
6
1 электронный блок регулирования, поз. Х2
2 Соединительный кабель для электронных модулей
3 электронный блок управления
Снять нижнюю крышку
f
Вывернуть 4 винта
f
Снимите нижнюю крышку.
f
Отсоединить кабель от электронного блока управле-
ния, поз. Х2.
При двухконтурном режиме работы дополнительно:
f
Вытяните по направлению вниз кабельный ввод, при-
жав при этом фиксатор.
f
Пропустить кабель питания через кабельный ввод и
снова зафиксировать кабельный ввод.
Выбор режима работы
Ущерб для прибора и окружающей среды
Перек лючение режима работы производится в
обесточенном состоянии.
2
6
_0
2
_0
7
_0
2
8
5
E Одноконтурный режим работы накопительного
водонагревателя
Z Двухконтурный режим работы накопительного
водонагревателя
B Режим бойлера
f
Выбрать режим работы посредством переключателя
на электронном блоке регулирования, затем выбрать
желаемое подключение (см. главу «Технические харак-
теристики / Электрическая схема и соединения»).
f
Подключить соединительный кабель к электронному
блоку, поз. Х2 (см. главу «Технические характеристики /
Электрические схемы и соединения»).
f
Закрепить нижнюю крышку с помощью 4 винтов.
Электрические подключения
ОПАСНОСТЬ поражения электрическим током
Соединительный электропровод при повреж-
дении или замене должен заменяться толь-
ко уполномоченным специалистом завода-
изготовителя.
Прибор поставляется с подготовленным гибким соедини-
тельным кабелем и наконечниками для жил без штекера.
f
Если длины кабеля недостаточно, освободите кабель
от клемм в приборе. Следует использовать надлежа-
щий электромонтажный кабель.
f
При укладке нового соединительного кабеля необ-
ходимо обеспечить герметичность имеющегося ка-
бельного ввода и правильность подключения кабеля
внутри прибора.
