уСТАНОВкА
Технические характеристики
www.stiebel-eltron.com
PSH Classic |
53
РУ
СС
КИЙ

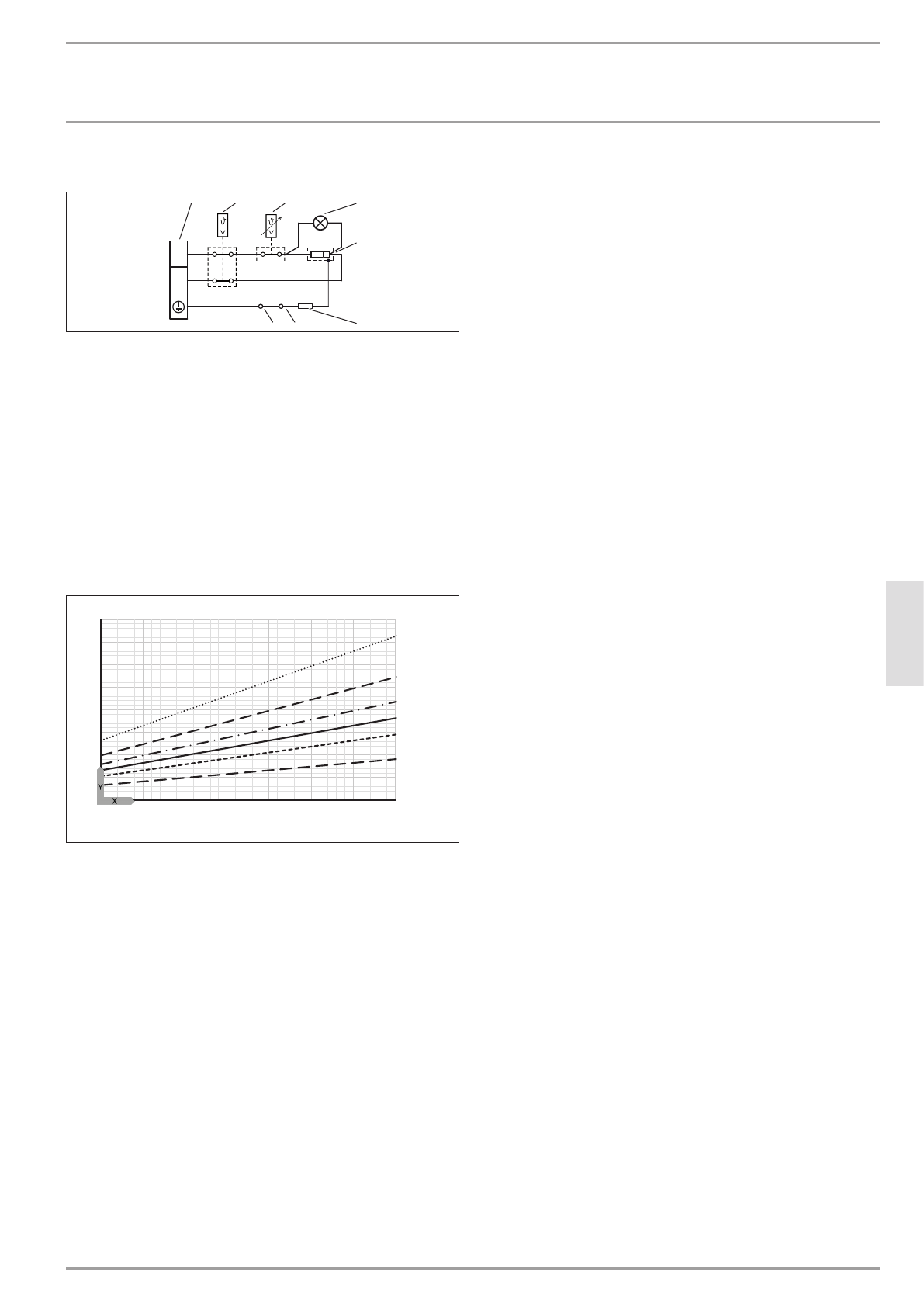

15.2 Электрическая схема
N
L
2
1
3
4
5
6
7
8
D
00000
51
47
0
1 Соединительная клемма
2 предохранительный ограничитель температуры
3 Регулятор температуры
4 Сигнальная лампа индикации рабочего режима
5 Нагревательный элемент
6 сопротивление 560 Ом
7 Анод
8 Бак
15.3 Диаграмма нагрева
Длительность нагрева зависит от емкости резервуара, тем-
пературы холодной воды и мощности нагрева.
Диаграмма нагрева при температуре холодной воды 15 °C:
0
1
2
3
4
5
6
7
8
35
40
45
50
55
60
65
70
1
2
6
5
4
3
D
00000
51
47
1
X Настройка температуры [°C]
Y Время нагрева [ч]
1 200 л
2 150 л
3 120 л
4 100 л
5 80 л
6 50 л
15.4 Возможные неисправности
при неисправности температура при 0,6 Мпа может повы-
шаться до 95 °C.
