уСТАНОВкА

Монтаж

48

 | ESH 5 U-N Trend | ESH 5 O-N Trend www.stiebel-eltron.com

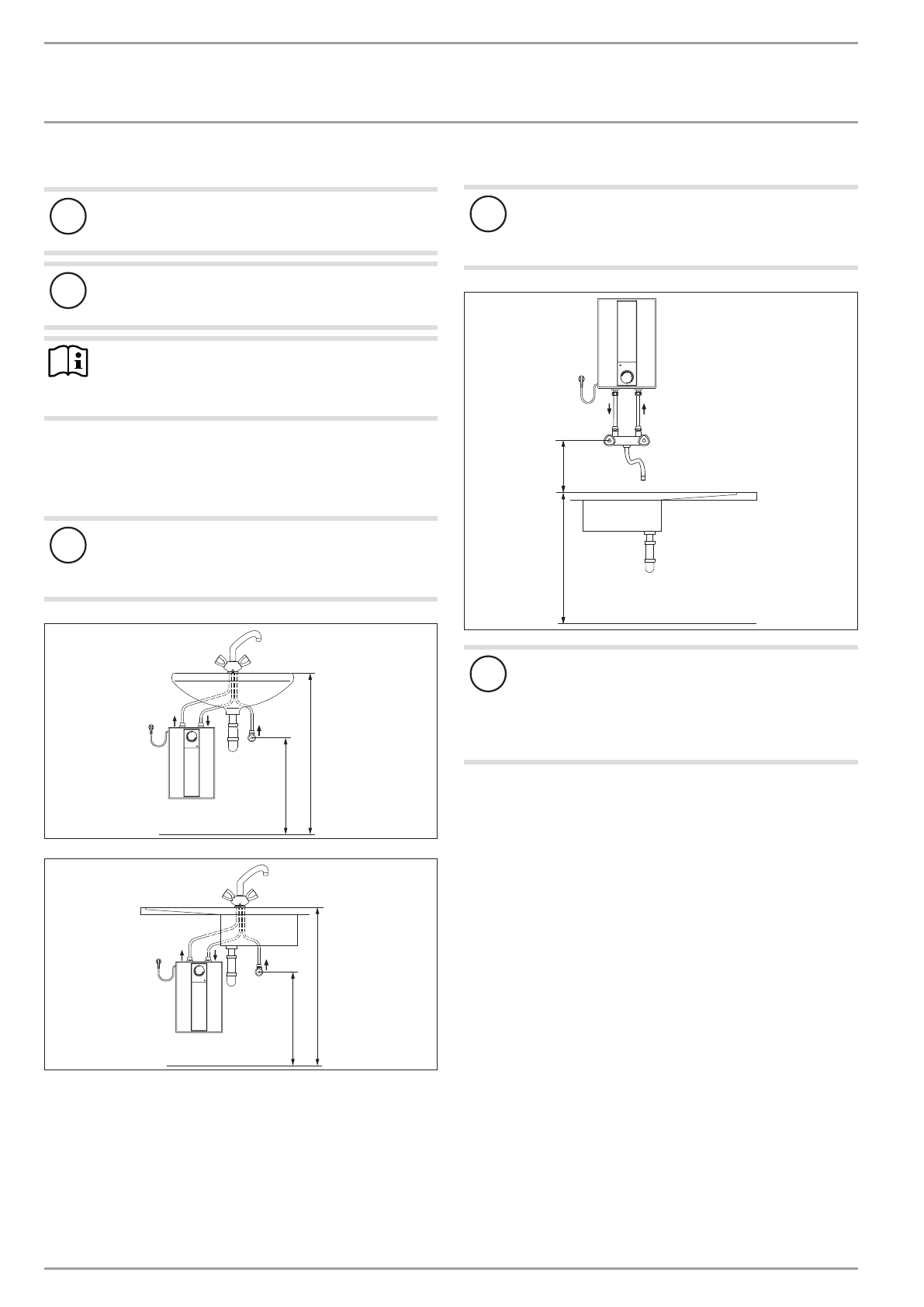

8.1  Место монтажа

!

Материальный ущерб

устанавливать прибор можно только в отапливае-

мом помещении.

!

Материальный ущерб

Смонтировать прибор на стене. Стена должна обла-

дать достаточной несущей способностью.

Указание

Необходимо обеспечить свободный доступ к при-

бору для выполнения работ по техническому об-

служиванию.

устанавливать прибор следует вертикально, в непосред-

ственной близости от точки отбора воды.

8.1.1  ESH 5 U-N Trend – монтаж под раковиной

!

Материальный ущерб

ESH 5 U-N Trend подходит только для монтажа под

раковиной. патрубки для подключения воды на

приборе должны быть направлены вверх.

820

520-570

D

00000

50

10

4

850

550-600

D

00000

50

10

5

8.1.2  ESH 5 O-N Trend – монтаж над раковиной

!

Материальный ущерб

ESH 5 U-N Trend подходит только для монтажа над

раковиной. патрубки для подключения воды на

приборе должны быть направлены вниз.

850

200-300

D

00000

50

10

3

!

Материальный ущерб

Максимально допустимая длина соединительных

труб (от арматуры к устройству) составляет 1 м.

Если длина соединительных труб больше 1 м:

f

f

в переливной трубопровод необходимо уста-

новить дополнительный воздушный клапан.

9.  Монтаж

9.1  Монтаж прибора

f

f

Наметить на стене места для сверления отверстий (см.

главу «установка / Технические характеристики / Раз-

меры и соединения»).

f

f

просверлить отверстия и вставить подходящие

дюбели.

f

f

закрепить настенную монтажную планку с помощью

подходящих шурупов.

f

f

Навесить прибор на настенную монтажную планку.
