уСТАНОВкА

Монтаж

48

| ESH 10 U-N Trend | ESH 10 O-N Trend

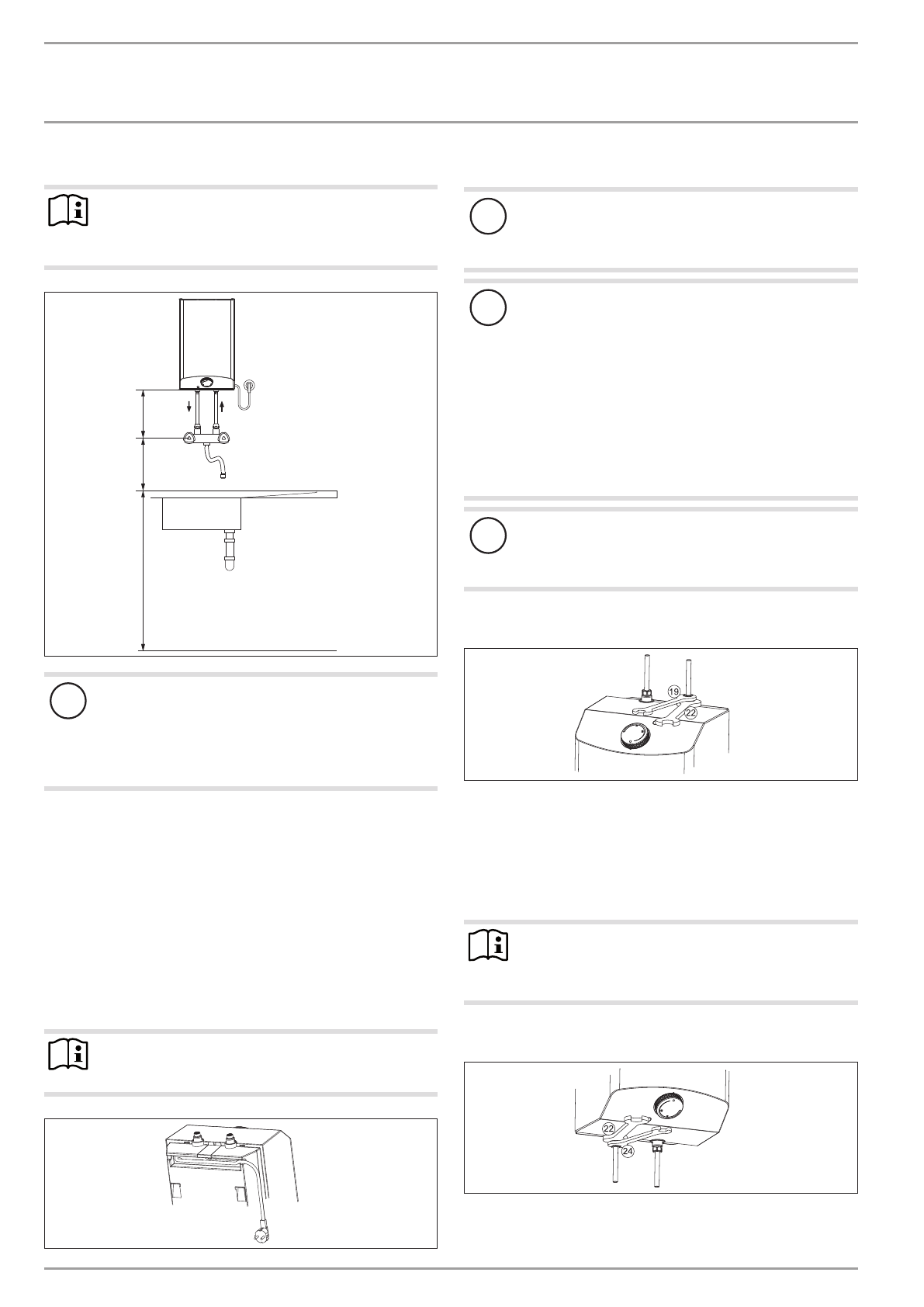

8.1.2  ESH 10 O-N Trend – монтаж над раковиной

Указание

ESH  10  U-N  Trend  подходит  только  для  монтажа

над раковиной. патрубки для подключения воды

на приборе должны быть направлены вниз.

850

200-300

300

D

00000

47

85

5

!

Материальный ущерб

Максимально допустимая длина соединительных

труб (от арматуры к устройству) составляет 1 м.

Если длина соединительных труб больше 1 м:

f

f

в переливной трубопровод необходимо уста-

новить дополнительный воздушный клапан.

9.  Монтаж

9.1  Монтаж прибора

f

f

Разметить места сверления отверстий с помощью при-

лагаемого шаблона для монтажа.

f

f

просверлить отверстия и вставить подходящие

дюбели.

f

f

закрепить настенную монтажную планку с помощью

подходящих шурупов.

f

f

Навесить прибор на настенную монтажную планку.

Указание

Излишек кабеля питания можно уложить в кабель-

ный отсек.

26

�02

�06

�01

63

9.2  Подключение к водопроводу

!

Материальный ущерб

Все  работы  по  подключению  воды  и  установке

прибора необходимо производить в соответствии

с инструкцией.

!

Материальный ущерб

прибор может утратить герметичность и работо-

способность.

f

f

запрещается подвергать прибор давлению во-

допроводной сети.

f

f

Не перепутать местами соединительные шлан-

ги для подачи воды.

f

f

задать расход (см. руководство по эксплуа-

тации смесителя). учитывать максимально

допустимый расход при полностью открытом

смесителе (см. главу «установка / Технические

характеристики / Таблица параметров»).

!

Материальный ущерб

при затягивании резьбовых соединений их следует

удерживать подходящим гаечным ключом от про-

ворачивания.

ESH 10 U-N Trend

D

00000

47

85

2

убедиться, что цветная маркировка патрубков для подклю-

чения воды на смесителе и приборе совпадают:

-

синий цвет (справа) = подвод холодной воды;

-

красный цвет (слева) = выпуск горячей воды.

f

f

прочно привинтить к патрубкам прибора шланги

смесителя.

Указание

при монтаже не допускать перегибов соединитель-

ных  шлангов  для  подачи  воды.  при  установке  не

допускать растягивающих напряжений.

ESH 10 O-N Trend

D

00000

47

85

3

f

f

прочно привинтить к патрубкам прибора шланги

смесителя.
