уСТАНОВкА

Описание устройства

66

 | ESH 10 U-P Plus | ESH 10 O-P Plus www.stiebel-eltron.com

7.  Описание устройства

прибор предназначен для нагрева холодной воды и снаб-

жения одной или нескольких точек отбора.

ESH 10 U-P Plus

прибор закрытого типа (напорный) подходит только для

монтажа под раковиной.

ESH 10 O-P Plus

прибор закрытого типа (напорный) подходит только для

монтажа над раковиной.
прибор разрешается устанавливать только с напорными

смесителями и только с сертифицированным мембранным

предохранительным клапаном, имеющим функцию обрат-

ного клапана (см. главу «установка / Описание прибора /

комплект поставки»).
Эмалированный стальной внутренний бак оснащен защит-

ным анодом. Анод защищает внутренний бак от коррозии.

7.1  Комплект поставки

В комплект поставки прибора входят:

-

Настенная монтажная планка

-

Мембранный предохранительный клапан с обратным

клапаном

ESH 10 U-P Plus

-

переходный ниппель, 2x, G1/2 – G3/8 с плоскими

уплотнениями

8.  Подготовительные

мероприятия

Водопроводные работы

Необходим мембранный предохранительный клапан с об-

ратным клапаном.

Смесители

Вместе с мембранным предохранительным клапаном раз-

решается устанавливать только напорные смесители.

8.1  Место монтажа

!

Материальный ущерб

устанавливать прибор можно только в отапливае-

мом помещении.

!

Материальный ущерб

Смонтировать прибор на стене. Стена должна обла-

дать достаточной несущей способностью.

устанавливать прибор следует вертикально, в непосред-

ственной близости от точки отбора воды.

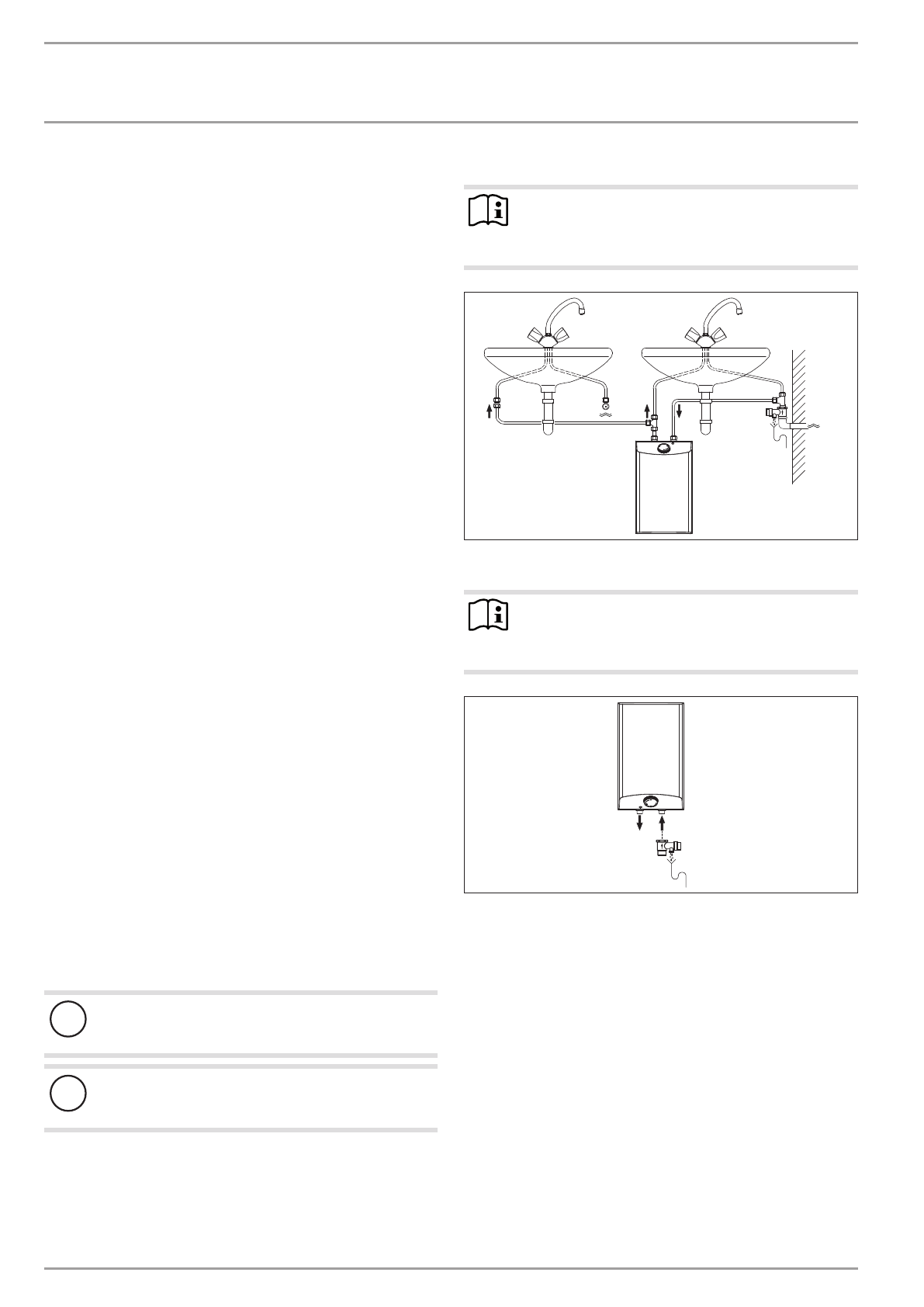

8.1.1  ESH 10 U-P Plus – монтаж под раковиной

Указание

прибор подходит только для монтажа под ракови-

ной. патрубки для подключения воды на приборе

должны быть направлены вверх.

26

�0

2�

06

�0

17

3

8.1.2  ESH 10 O-P Plus – монтаж над раковиной

Указание

прибор подходит только для монтажа над ракови-

ной. патрубки для подключения воды на приборе

должны быть направлены вниз.

26

�0

2�

06

�0

17

4
