УСТАНОВКА
Варианты монтажа
РУ
СС
КИЙ
www.stiebel-eltron.com
DCE-X Premium |
53
f
f
Выломать необходимое проходное отверстие для
кабеля питания на задней стенке прибора (распо-
ложение см. в главе «Технические характеристики /
Размеры и соединения»). Острые кромки зачистить
напильником.
f
f
Вырезать в кабельной втулке отверстие согласно вы-
бранному соединительному проводу. Смонтировать
кабельную втулку.
f
f
Смонтировать прибор и присоединить кабель питания
к соединительной клемме, как описано в главе «Мон-
таж / Стандартный открытый монтаж».

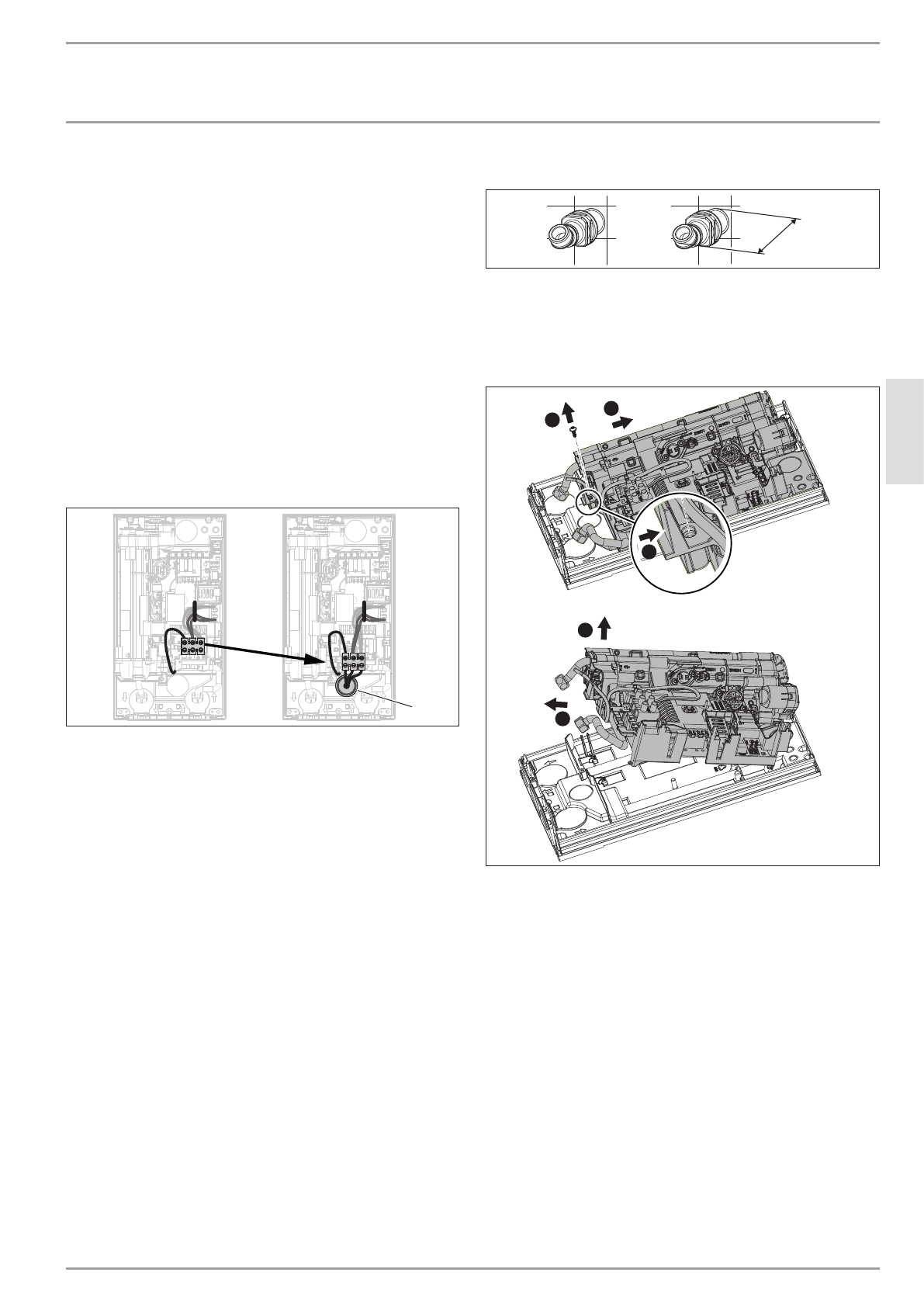

13.3 Нижнее электроподключение при
скрытом монтаже с коротким кабелем
питания
Если кабель питания короткий, соединительную клемму
прибора можно смонтировать ближе к проходному отвер-
стию.
D
00000
73
64
8
1
1 Кабельная втулка
f
f
Переместить соединительную клемму сети сверху
вниз. Для этого снять фиксацию соединительной клем-
мы, с силой сдвинув ее влево и вытянув вперед. Зафик-
сировать соединительную клемму внизу, вдавив ее и
сдвинув влево до фиксации.
13.4 Боковое электроподключение при
открытом монтаже
f
f
Выпилить и выломать необходимое проходное отвер-
стие для кабеля питания на задней стенке прибора
и крышке прибора (расположение см. в главе «Тех-
нические характеристики / Размеры и соединения»).
Острые кромки зачистить напильником.
f
f
Смонтировать прибор и присоединить кабель питания
к соединительной клемме, как описано в главе «Мон-
таж / Стандартный открытый монтаж».
13.5 Скрытый монтаж водопровода
Для монтажа требуются соответствующие принадлежно-
сти. Монтажный набор «Скрытый монтаж водопровода»
содержит такие элементы:
-
2 втулки для уплотнения отверстий в задней стенке
прибора.
-
Сетчатый фильтр для установки в 45-градусный двой-
ной ниппель.
-
Плоское уплотнение
Подготовительные мероприятия
44-46
D
00000
73
66
0
f
f
Поставить прокладку и ввинтить 45-градусный двой-
ной ниппель.
Для пробивания проходов в задней стенке прибора необ-
ходимо демонтировать функциональный блок из задней
стенки прибора.
1.
4.
5.
2.
3.
D
00000
77
97
1
f
f
Выкрутить винт и разблокировать крючки-фиксаторы.
f
f
Слегка подвинуть функциональный блок в задней
стенке прибора вниз.
f
f
Извлечь функциональный блок из задней стенки при-
бора, слегка потянув его вперед.
f
f
Выбить/выломать необходимые проходные отверстия
для подвода воды на задней стенке прибора (распо-
ложение см. в главе «Технические характеристики /
Размеры и соединения»). Острые кромки зачистить
напильником.
f
f
Смонтировать функциональный блок в заднюю стенку
прибора в обратной последовательности вплоть до
фиксации.
f
f
Закрепить функциональный блок с помощью винта.
