уСТАНОВкА
Монтаж
38
| DCE-S Plus
www.stiebel-eltron.com
Объемный расход
f
f
Необходимо убедиться, что объемный расход достато-
чен для включения прибора.
f
f
Если при полностью открытом раздаточном кране
нужный объемный расход не достигается, следует уда-
лить ограничитель расхода из подвода холодной воды.
при необходимости можно также увеличить давление в
водопроводе.
9. Монтаж
заводские настройки
DCE-S 6/8
Plus
DCE-S 10/12
Plus
Внутренняя защита от обваривания, °C 60
60
потребляемая мощность,
кВт
при 220 В 8,0
12,0
при 230 В 8,7
13,1
при 240 В 9,6
14,3
Стандартный монтаж
DCE-S 6/8
Plus
DCE-S 10/12
Plus
подключение к электросети снизу, от-
крытый монтаж
x
x
подключение к водопроводу при от-
крытом монтаже
x
x
Другие способы монтажа см. главу «Варианты монтажа».

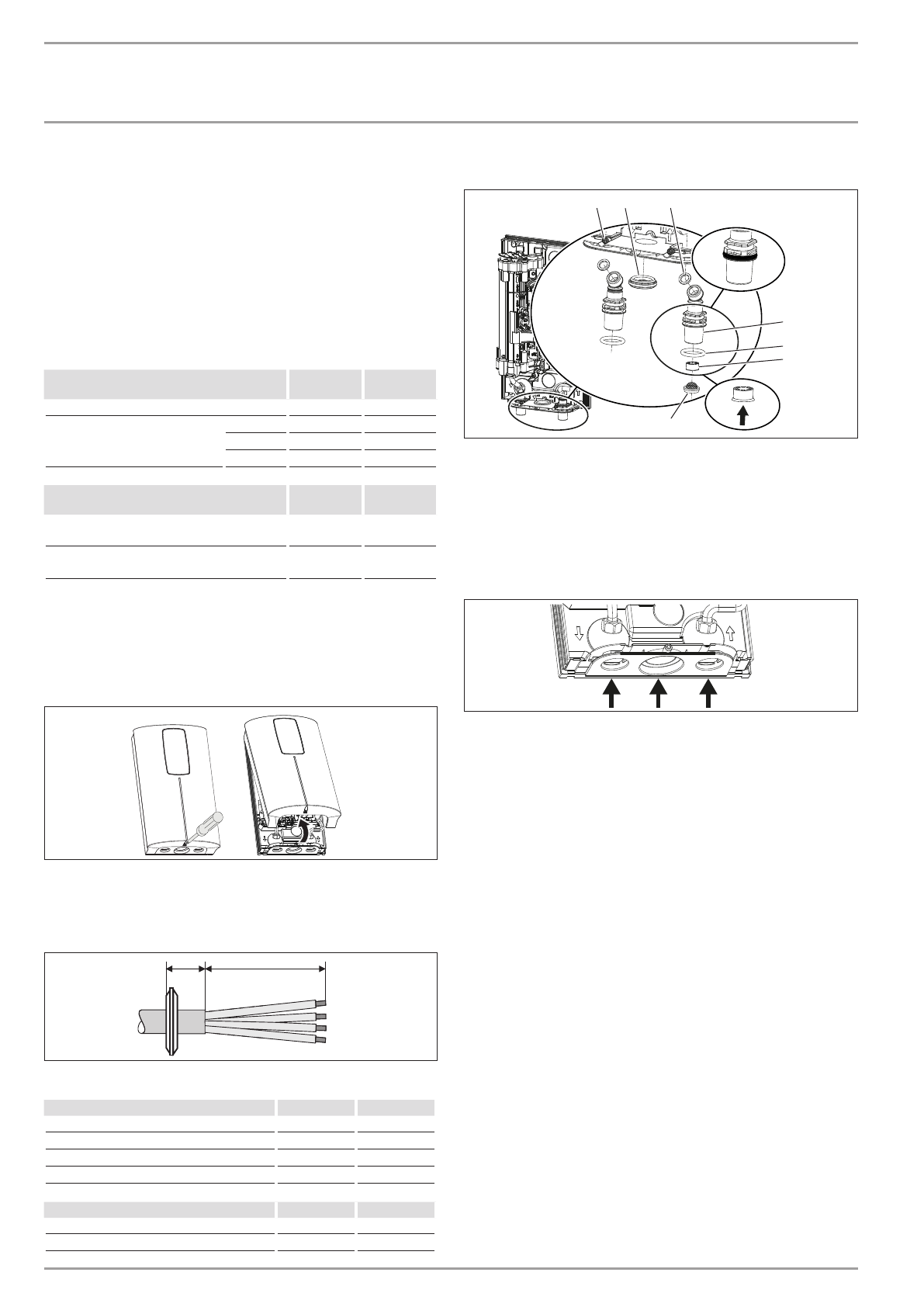

9.1 Стандартный открытый монтаж
Открывание прибора
D
00000
73
64
1
f
f
Открыть прибор, отпустив винт и откинув крышку
прибора.
Подготовка кабеля питания
B
A
D
00000
77
17
9
f
f
подготовить кабель питания.
позиция открытого монтажа
Размер A
Размер B
Внизу, посередине
30
120
Внизу, с левой стороны прибора
20
90
Внизу, с правой стороны прибора
20
90
Вверху, с правой стороны прибора
20
80
позиция скрытого монтажа
Размер A
Размер B
внизу
20
90
вверху
20
80
Подготовительные мероприятия
D
00000
77
97
6
4
3
2
1
5
7
6
1 Сетчатый фильтр
2 Ограничитель расхода
3 уплотнительные кольца
4 Двойной ниппель 45°
5 плоские уплотнения
6 кабельная втулка
7 Стопорные винты
f
f
Отпустить стопорные винты.
D
00000
85
45
0
f
f
пробить/выломать по насечкам в задней стенке
прибора необходимые вводы для кабеля питания и
двойных ниппелей. Использовать для этого подходя-
щий плоский инструмент. Острые кромки зачистить
напильником.
f
f
удалить транспортные заглушки из патрубков для под-
ключения воды.
f
f
Вырезать в кабельной втулке отверстие согласно вы-
бранному соединительному проводу. Смонтировать
кабельную втулку.
f
f
установить уплотнительные кольца в пазы двойных
ниппелей.
f
f
Вставить двойные ниппели в отверстия на задней
стенке прибора и подключить их к соединительным
патрубкам прибора, используя плоские уплотнения.
f
f
зафиксировать двойные ниппели стопорными
винтами.
f
f
установить ограничитель расхода и сетчатый фильтр в
двойные ниппели подвода холодной воды. учитывать
пространственную ориентацию ограничителя расхода.
Монтаж прибора
f
f
Выбить/выломать по насечкам в задней стенке при-
бора нижние продольные отверстия для крепления
прибора (расположение см. в главе «Технические ха-
рактеристики / Размеры и соединения»).
f
f
Наметить четыре места сверления отверстий с помо-
щью задней стенки прибора.
Характеристики
