3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3.1 Внутренняя структура и принципиальная схема
1. Корпус
2. Вход холодной воды
3. Выход горячей воды
4. Вход теплоносителя
5. Выход теплоносителя
6. Рециркуляция
7. Управление ТЭНом (для доп. нагрева)
8. Электрический ТЭН с магниевым анодом
9. Вход погружной гильзы датчика бойлера
Размеры и присоединения
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование
На
схеме
Ед.
изм.
RTWX-
F 80
RTWX-
F 100
Высота
L
мм
890
1075
Ширина
D
мм
555
555
Глубина
B
мм
313
313
Глубина с
креплениями
b
мм
335
335
Расстояние между
креплениями
с
мм
430
600
Вход холодной
воды
1
дюйм
1/2
1/2
Выход горячей
воды
2
дюйм
1/2
1/2
Вход/выход
теплооносителя
3
дюйм
3/4
3/4
Рециркуляция
4
дюйм
1/2
1/2

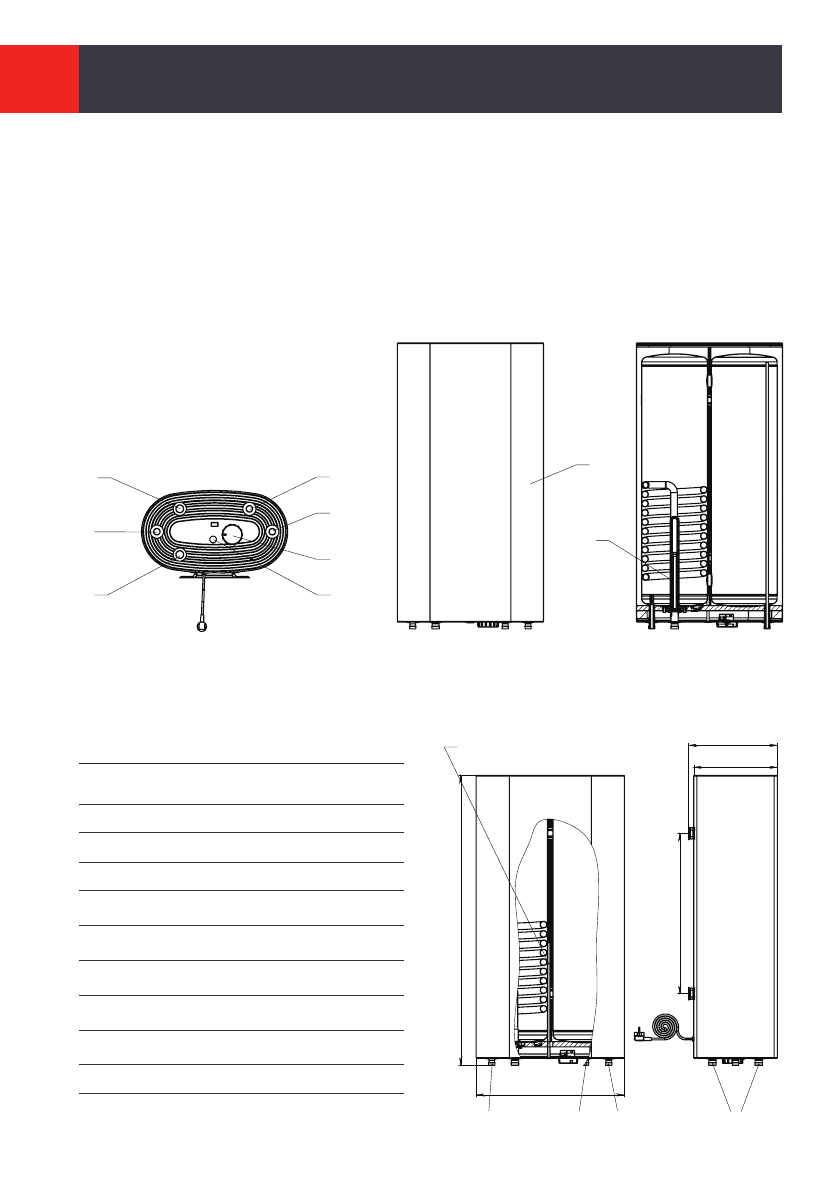

3.2 Габаритные и присоединительные размеры
Водонагреватель с одним спиральным змеевиком AQUATEC INOX
Водонагреватель с одним спиральным змеевиком AQUATEC INOX
Артикулы RTWX-F 80 и RTWX-F 100
L
D
1
2
4
Трубка под датчик бойлера
B
b
c
3
1
6
3
7
9
2
5
4
8
Характеристики
