9

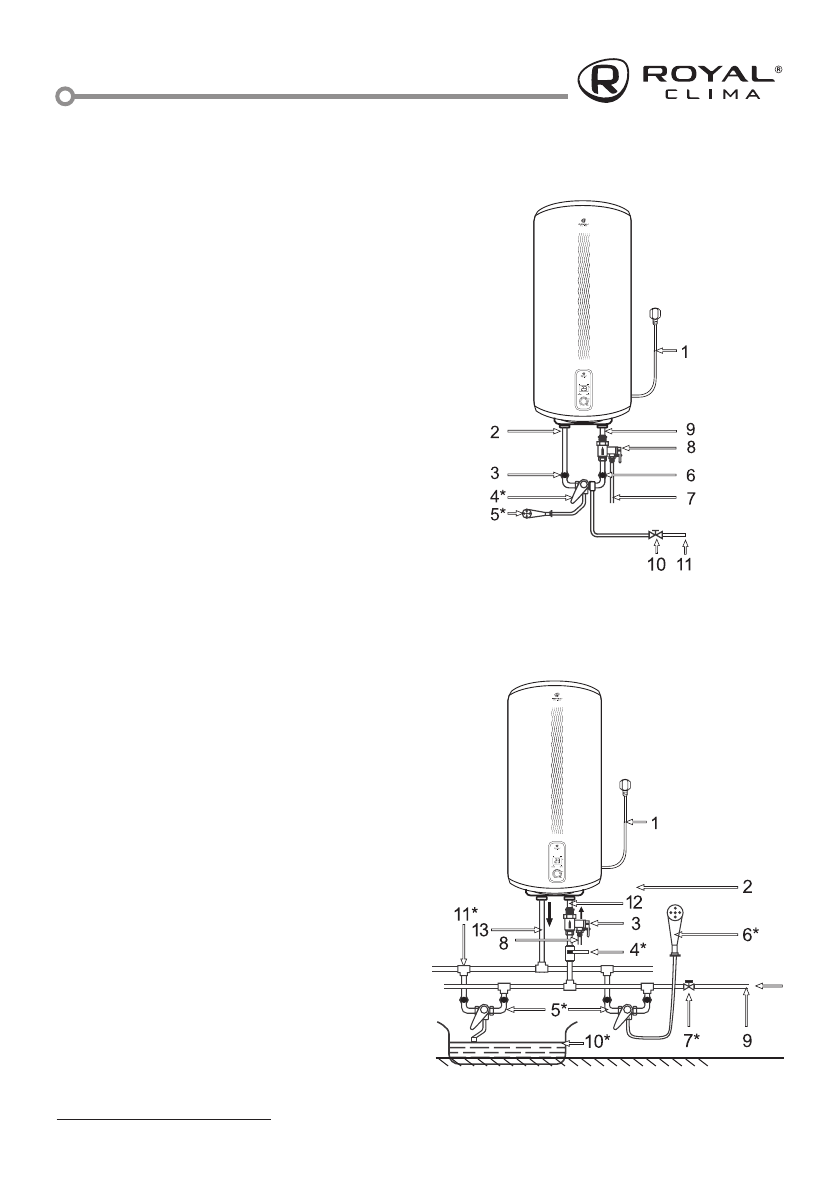

Способ монтажа водонагревателя для не-
скольких точек потребления представлен
на рис 4
Рис 4
1 Сетевой шнур с вилкой
2 Смонтированный водонагреватель
3 Комбинированный предохранительный
клапан
4 Кран входа холодной воды*
5 Смеситель*
6 Душевая насадка*
7 Отсечной кран водопроводной
магистрали
8 Сливная трубка
9 Водопроводная магистраль
10 Ванна*
11 Тройник*
12 Входной патрубок
13 Выходной патрубок
1 Сетевой шнур с вилкой
2 Выходной патрубок
3 Кран регулировки потока горячей воды*
4 Смеситель*
5 Душевая насадка*
6 Кран регулировки потока холодной
воды*
7 Сливная трубка
8 Комбинированный предохранительный
клапан
9 Входной патрубок
10 Отсечной кран водопроводной
магистрали*
11 Водопроводная магистраль
Способы монтажа водонагревателя
Способ монтажа водонагревателя для
одной точки потребления представлен
на рис 3
Рис 3
* Не входит в комплект поставки
слив воды
холодная вода
слив воды
VIVA
DRY
VIVA
DRY
слив воды
холодная вода
слив воды
VIVA
DRY
VIVA
DRY
