Подключение к электрической сети

1   Перед подключением убедитесь, что пара-

метры электросети в месте подключения

соответствуют параметрам, указанным на

маркировочной табличке с техническими

данными прибора  Водонагреватель рассчи-

тан на подключение к электрической сети с

однофазным напряжением 220 В  При уста-

новке водонагревателя следует соблюдать

действующие правила электробезопасности

2   Электрические розетка и вилка должны всег-

да оставаться сухими во избежание утечки

электрического тока  Регулярно проверяйте,

что электрическая вилка плотно подключе-

1   Между предохранительным клапаном и вход-

ным патрубком нельзя монтировать дополни-

тельные приспособления, например, отсеч-

ной кран

2   Если вода в месте установки содержит боль-

шое количество солей кальция, марганца или

железа, то необходимо в подводящей системе

смонтировать соответствующий фильтр для

снижения количества накипи в резервуаре и

на нагревательном элементе

3   Перед подключением накопительного водо-

нагревателя убедитесь в том, что водонагре-

ватель заземлен надлежащим образом  Пра-

вильное заземление важно для минимизации

ударов током и опасности возгорания  Шнур

питания оснащён вилкой с контактом зазем-

ления  Устройство должно использоваться с

правильно заземленной сетевой розеткой

Если розетка, которую вы планируете исполь-

зовать, не заземлена соответствующим обра-

зом или защищена предохранителем с за-

держкой на срабатывание или прерывателем

цепи, свяжитесь с квалифицированным элек-

триком для установки правильной розетки

4   Для обеспечения надежной работы и без-

опасной эксплуатации водонагревателя пе-

ред первым включением проверьте правиль-

ность его подсоединения к электрической

сети переменного тока 220 В  Подключаемый

водонагреватель должен быть надежно сое-

динен с заземляющим контуром вашей элек-

трической сети  Использование водонагрева-

теля без заземления опасно для жизни

1

Определите точки для от-

верстий под распорные

болты с крюками (определя-

ются в соответствии со спе-

цификацией прибора, кото-

рый вы выбрали)  Просвер-

лите в стене два отверстия

соответствующей глубины

с использованием сверла,

подходящего по размеру

под распорные болты, при-

лагаемые к водонагревателю, вставьте вин-

ты, поверните крюк вверх, плотно затяните

гайки и затем повесьте электрический во-

донагреватель на эти крюки (см  рис  5)

2   Прикрепите сетевую розетку к стене  Тре-

бования к розетке следующие: 220 В / 10 А,

однофазная, трёхпроводная  Рекоменду-

ется разместить розетку с правой стороны

выше водонагревателя

Рис  5

(вид сбоку)

В местах или на стене, куда может попасть

вода, высота установки электрической розетки

должна быть не менее 1,8 м

Давление воды в водонагревателе

соответствует давлению воды в водопроводной

магистрали  Если в магистрали давление

превышает 0,7 МПа, то следует смонтировать

перед водонагревателем редуктор давления,

чтобы давление не превышало 0,7 МПа

Монтаж водонагревателя

Пожалуйста, для установки водонагревателя

используйте принадлежности, предостав-

ленные производителем  Электрический

водонагреватель нельзя крепить на стене

до того, как вы убедитесь, что кронштейн

установлен надёжно и прочно  В против-

ном случае электрический водонагреватель

может упасть со стены, что может привести

к его повреждению и даже к серьёзным про-

исшествиям с причинением вреда здоро-

вью и получением травм  При определении

точек для отверстий под анкерные болты

следует предусмотреть свободное простран-

ство между нижней частью водонагревателя

и полом не менее 0,6 м

Подключение к водопроводной

магистрали

1   Водонагреватель подключается к водопро-

водной сети с давлением минимум 0,1 МПа,

максимум 0,7 МПа

2   Для подключения водонагревателя к водо-

проводу применяются трубы диаметром G1/2

3   Чтобы предотвратить протечки, при подсое-

динении труб используйте резиновые уплот-

нительные прокладки на резьбовых оконча-

ниях труб

4   На входной патрубок, обозначенный голу-

бым цветом и стрелкой направления тече-

ния воды, накрутите предохранительный

клапан так, чтобы течение воды совпадало с

направлением стрелки на корпусе клапана

На отверстие сброса давления предохрани-

тельного клапана оденьте дренажную трубку

для отвода воды (ее появление возможно

при нагревании) в канализацию

5   Водонагреватель со смонтированным клапа-

ном подключить к водопроводной сети  — в

месте подведения воды установить отсечной

кран

6   К выходному патрубку, обозначенному крас-

ным цветом, подсоединить желаемое коли-

чество точек потребления

7   Открыть отсечной кран и один из разборных

кранов  После наполнения резервуара, о чем

свидетельствует вытекание воды из разбор-

ного крана, закрыть разборный кран и про-

верить герметичность всех соединений

на к розетке  Электрическая розетка долж-

на быть рассчитана на номинальный ток не

ниже 10 A, электрический кабель с жилой

сечением не менее 3×1,5 мм

2

 (для меди)

Проверку проводите в следующем порядке:

вставьте электрическую вилку в розетку, че-

рез полчаса работы выключите водонагре-

ватель и выньте вилку из розетки, проверь-

те рукой, не нагрелась ли вилка  Если вилка

нагрелась до температуры выше 50 °С, во

избежание повреждений, происшествий,

возникновения пожара в результате плохого

электрического контакта замените розетку

на другую  Это должен делать специалист

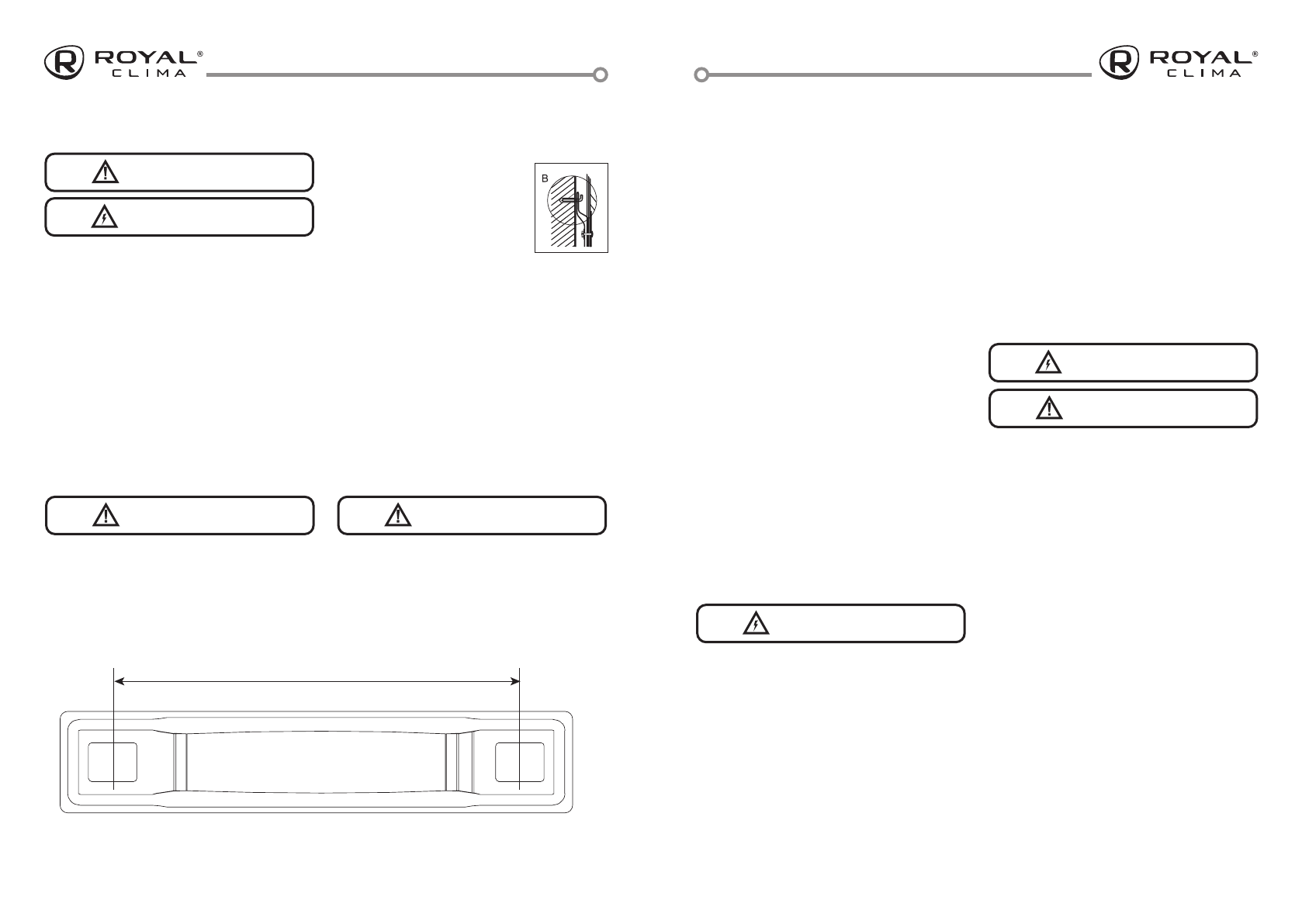

Шаблон для монтажа. Масштаб 1:1

Перед началом монтажа, пожалуйста, внимательно ознакомьтесь с инструкцией.

210

Рис  6  Кронштейн крепления
