8
9

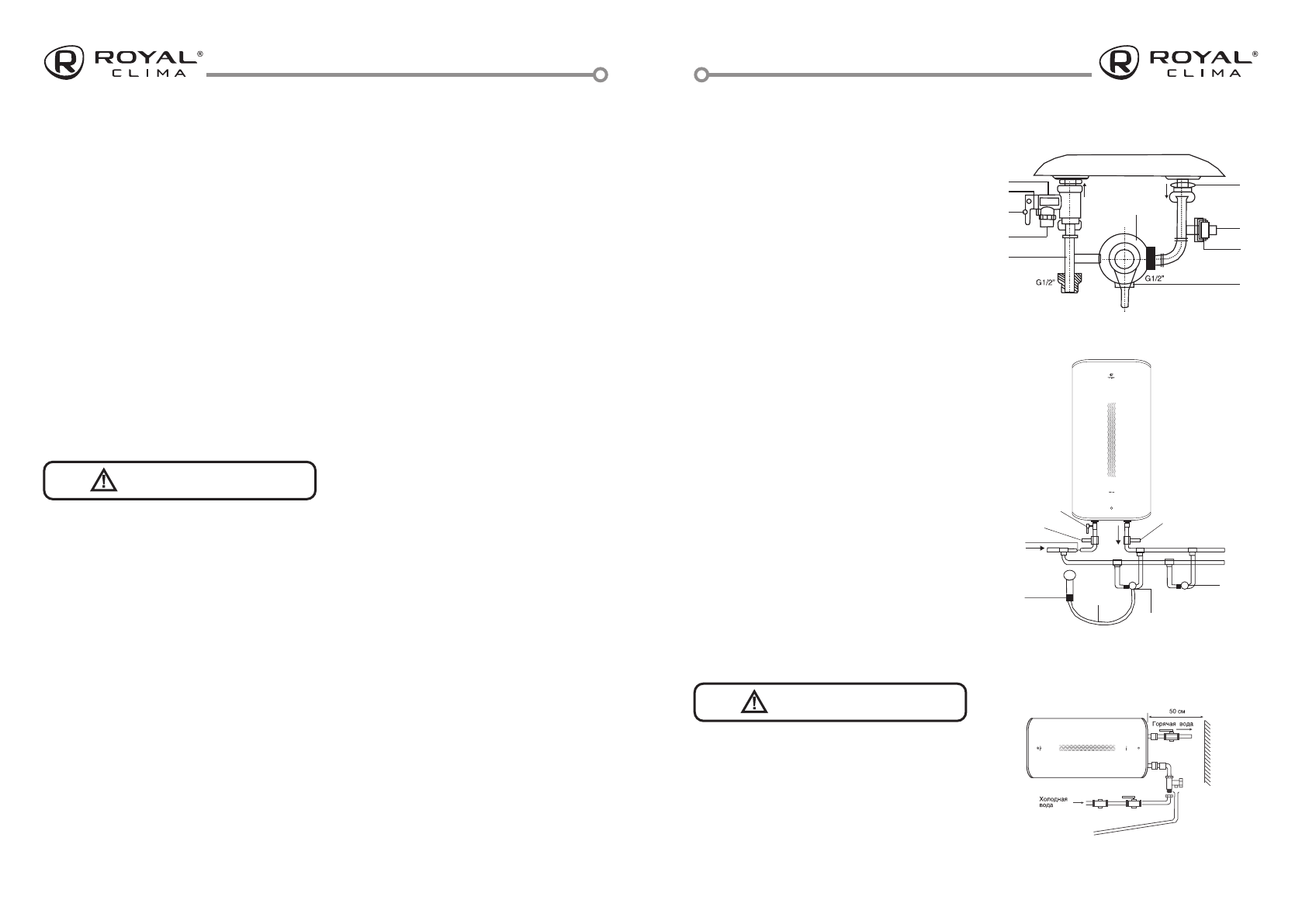

Рис 4
Рис 5
Схема горизонтальной установки
При горизонтальной установке прибора
трубы подвода воды должны находиться
справа, размещение труб подвода слева
недопустимо
1
8
2
3
4
5
6
7
Горячая вода
Холодная вода
1 Предохранительный сливной клапан
2 Впускной клапан
3 Душевая насадка
4 Металлический шланг
5 Смеситель
6 Дополнительная точка водоразбора
7 Кран на выходе горячей воды
8 Кран на входе холодной воды
Рис 3
1
2
3
4
5
6
7
8
9
Водонагреватель
Холодная
вода
Горячая
вода
1 Водонагреватель следует устанавливать
на прочной стене Стена, на которой
устанавливается электрический водо-
нагреватель, должна выдерживать как
минимум двойной вес водонагревателя,
полностью заполненного водой на стене
должны отсутствовать трещины и дру-
гие повреждения В противном случае
необходимо принять меры для усиле-
ния крепления или установить водонаг-
реватель на специальной опоре
2 Если ванная комната слишком малень-
кая, водонагреватель можно установить
в другом месте, закрытом от прямого
солнечного света и недоступном для
попадания влаги Однако для снижения
потерь тепла в трубопроводах место
установки водонагревателя должно на-
ходиться как можно ближе к месту ис-
пользования горячей воды
Водонагреватель должен быть
установлен на вертикальную стену
строго в соответствии с инструкцией
Установка прибора в любом другом
положении неизбежно приведет к выходу
водонагревателя из строя, созданию
аварийной обстановки и рассматривается
производителем
как не гарантийный случай
УСТАНОВКА
ВНИМАНИЕ!
ВНИМАНИЕ!
Способ монтажа водонагревателя для не-
скольких точек потребления представлен
на рис 4
Способы монтажа водонагревателя
Способ монтажа водонагревателя для одной
точки потребления представлен на рис 3
1 Сливной предохранительный клапан
2 Ручка слива
3 Винт фиксации ручки слива
4 Отверстие для сброса давления воды
(подключения дренажной трубки)
5 Тройник подсоединения холодной
воды в бак и смесительный узел
6 Подключение душа и/или смесителей
7 Тройник горячей воды
(для подключения следующей
точки водоразбора)
8 Заглушка трубы***
9 Патрубок вывода горячей воды
Характеристики
