УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ

холодная вода

слив воды

Способы монтажа водонагревателя

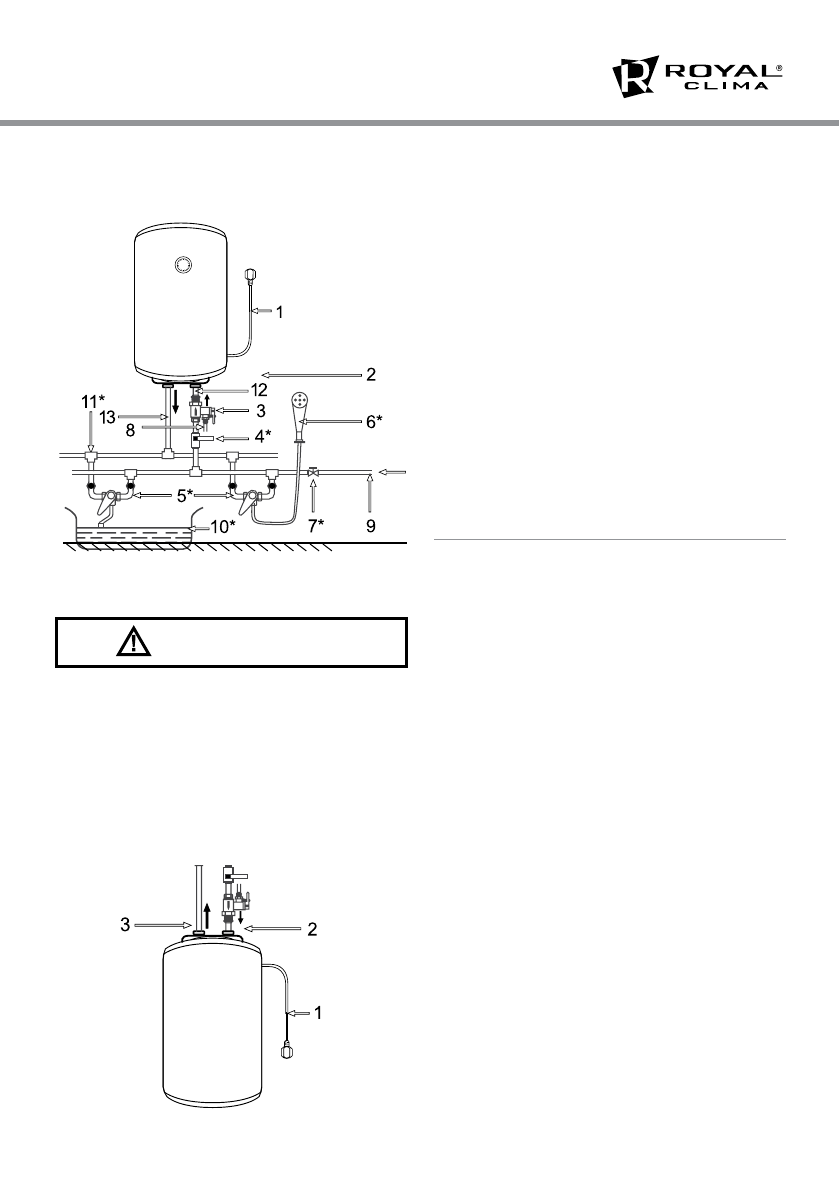

Способ монтажа водонагревателя для нескольких точек потребления представлен на рис. 4.

Рис. 4

1.  Сетевой шнур с вилкой

2.  Смонтированный водонагреватель

3.  Комбинированный предохранительный

клапан

4.  Кран входа холодной воды*

5.  Смеситель*

6.  Душевая насадка*

7.  Отсечной кран водопроводной магистрали

8.  Сливная трубка

9.  Водопроводная магистраль

10. Ванна*

11. Тройник*

12. Входной патрубок

13. Выходной патрубок

* Не входит в комплект поставки

Способ монтажа водонагревателей серии

TINO зависит от модели. Модели RWH-T10-RE

и RWH-T15-RE предназначены для подклю-

чения воды снизу (установка над раковиной).

Вы можете руководствоваться схемой на ри-

сунке 3 и 4 в руководстве по эксплуатации.

Модели RWH-T10-REU и RWH-T15-REU пред-

назначены для подключения воды сверху

(установка под раковиной).  Пожалуйста, ру-

ководствуйтесь рисунком 5.

Способы монтажа водонагревателя

Способ монтажа водонагревателя для нескольких точек потребления представлен на рис. 5.

Рис. 5

1.  Сетевой шнур с вилкой

2.  Входной патрубок

3.  Выходной патрубок

холодная вода

ВНИМАНИЕ!

УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ
