10

11

1   Определите точки для от-

верстий под распорные

болты с крюками (опре-

деляются в соответствии

со спецификацией прибо-

ра, который вы выбрали)

Просверлите в стене два

отверстия соответствую-

щей глубины с использо-

ванием сверла, подходя-

щего по размеру под распорные болты,

прилагаемые к водонагревателю, вставьте

винты, поверните крюк вверх, плотно затя-

ните гайки и затем повесьте электрический

водонагреватель на эти крюки (см  Рис  5)

2   Прикрепите сетевую розетку к стене  Тре-

бования к розетке следующие: 220 В / 10 А,

однофазная, трёхпроводная  Рекоменду-

ется разместить розетку с правой стороны

выше водонагревателя

Рис  5

(вид сбоку)

В местах или на стене, куда может попасть

вода, высота установки электрической розетки

должна быть не менее 1,8 м

Давление воды в водонагревателе

соответствует давлению воды в водопроводной

магистрали  Если в магистрали давление

превышает 0,7 МПа, то следует смонтировать

перед водонагревателем редуктор давления,

чтобы давление не превышало 0,7 МПа

Монтаж водонагревателя

Пожалуйста, для установки водонагревателя

используйте принадлежности, предостав-

ленные производителем  Электрический

водонагреватель нельзя крепить на стене

до того, как вы убедитесь, что кронштейн

установлен надёжно и прочно  В противном

случае электрический водонагреватель мо-

жет упасть со стены, что может привести к его

повреждению и даже к серьёзным проис-

шествиям с причинением вреда здоровью

и получением травм  При определении точек

для отверстий под анкерные болты следует

предусмотреть свободное пространство меж-

ду нижней частью водонагревателя и полом

не менее 0,6 м

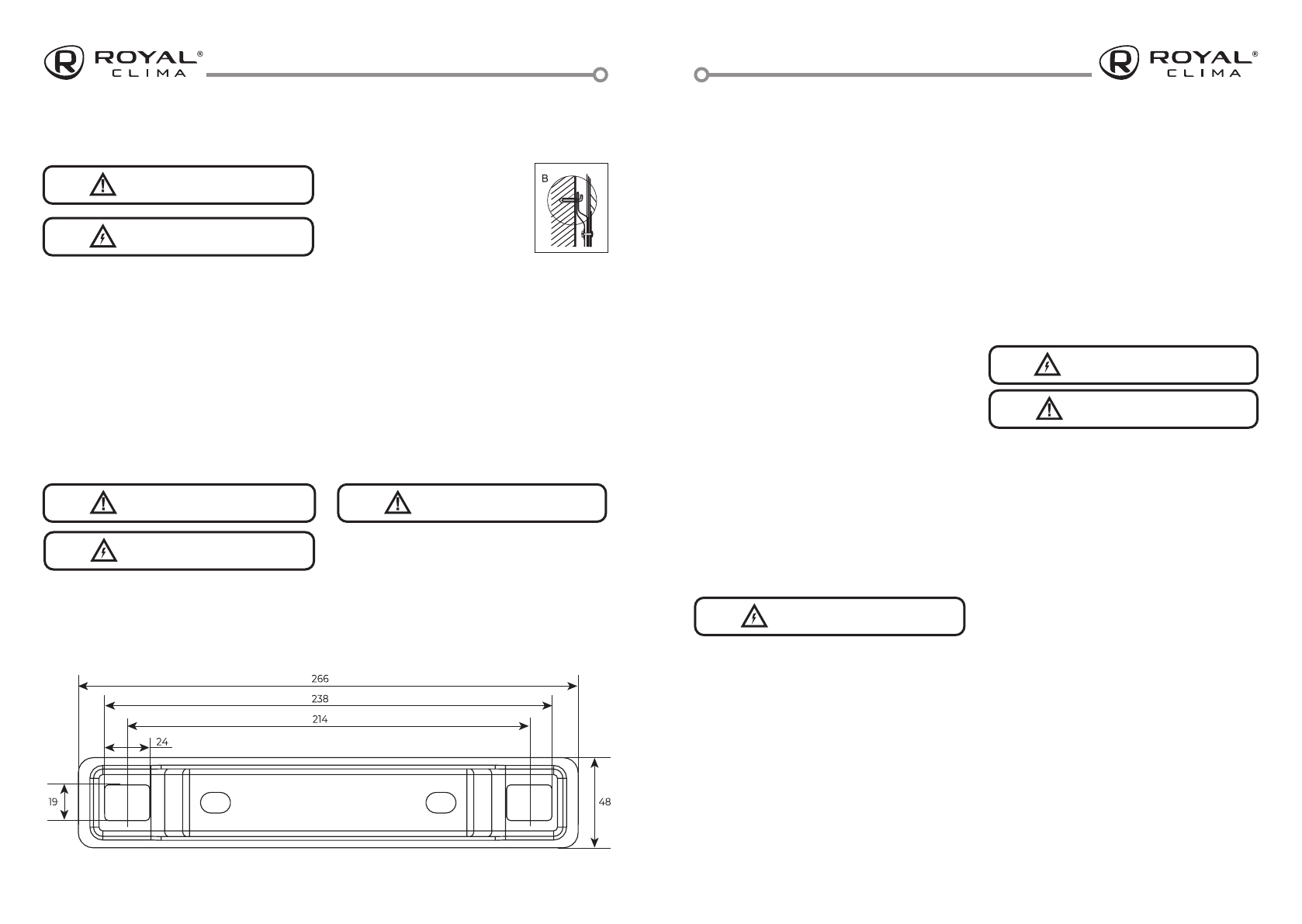

Рис  6  Кронштейн крепления

ВНИМАНИЕ!

ВНИМАНИЕ!

Подключение к электрической сети

1   Перед подключением убедитесь, что пара-

метры электросети в месте подключения

соответствуют параметрам, указанным на

маркировочной табличке с техническими

данными прибора  Водонагреватель рассчи-

тан на подключение к электрической сети с

однофазным напряжением 220 В  При уста-

новке водонагревателя следует соблюдать

действующие правила электробезопасности

2   Электрические розетка и вилка должны всег-

да оставаться сухими во избежание утечки

электрического тока  Регулярно проверяйте,

что электрическая вилка плотно подключе-

на к розетке  Электрическая розетка долж-

на быть рассчитана на номинальный ток не

1   Между предохранительным клапаном и вход-

ным патрубком нельзя монтировать дополни-

тельные приспособления, например, отсеч-

ной кран

2   Если вода в месте установки содержит боль-

шое количество солей кальция, марганца или

железа, то необходимо в подводящей системе

смонтировать соответствующий фильтр для

снижения количества накипи в резервуаре и

на нагревательном элементе

3   Перед подключением накопительного водо-

нагревателя убедитесь в том, что водонагре-

ватель заземлен надлежащим образом  Пра-

вильное заземление важно для минимизации

ударов током и опасности возгорания  Шнур

питания оснащён вилкой с контактом зазем-

ления  Устройство должно использоваться с

правильно заземленной сетевой розеткой

Если розетка, которую вы планируете исполь-

зовать, не заземлена соответствующим обра-

зом или защищена предохранителем с за-

держкой на срабатывание или прерывателем

цепи, свяжитесь с квалифицированным элек-

триком для установки правильной розетки

4   Для обеспечения надежной работы и без-

опасной эксплуатации водонагревателя пе-

ред первым включением проверьте правиль-

ность его подсоединения к электрической

сети переменного тока 220 В  Подключаемый

водонагреватель должен быть надежно сое-

динен с заземляющим контуром вашей элек-

трической сети  Использование водонагрева-

теля без заземления опасно для жизни

Подключение к водопроводной

магистрали

1   Водонагреватель подключается к водопровод-

ной сети с давлением минимум 0,1 МПа, макси-

мум 0,7 МПа

2   Для подключения водонагревателя к водопро-

воду применяются трубы диаметром G1/2

3   Чтобы предотвратить протечки, при подсоеди-

нении труб используйте резиновые уплотни-

тельные прокладки на резьбовых окончаниях

труб

4   На входной патрубок, обозначенный голубым

цветом и знаком направления течения воды,

накрутите предохранительный клапан так,

чтобы течение воды совпадало с направлени-

ем стрелки на корпусе клапана  На отверстие

сброса давления предохранительного клапана

наденьте дренажную трубку для отвода воды

(ее появление возможно при нагревании) в ка-

нализацию

5   Водонагреватель со смонтированным клапа-

ном подключить к водопроводной сети — в ме-

сте подведения воды установить отсечной кран

6   К выходному патрубку, обозначенному крас-

ным цветом, подсоединить желаемое количест-

во точек потребления

7   Открыть отсечной кран и один из разборных

кранов  После наполнения резервуара, о чем

свидетельствует вытекание воды из разборно-

го крана, закрыть разборный кран и проверить

герметичность всех соединений

ниже 10 A, электрический кабель с жилой

сечением не менее 3×1,5 мм

2

 (для меди)

Проверку проводите в следующем порядке:

вставьте электрическую вилку в розетку, че-

рез полчаса работы выключите водонагре-

ватель и выньте вилку из розетки, проверь-

те рукой, не нагрелась ли вилка  Если вилка

нагрелась до температуры выше 50 °С, во

избежание повреждений, происшествий,

возникновения пожара в результате плохого

электрического контакта замените розетку

на другую  Это должен делать специалист

ВНИМАНИЕ!

ОСТОРОЖНО!

ОСТОРОЖНО!

ОСТОРОЖНО!

ОСТОРОЖНО!

ВНИМАНИЕ!
