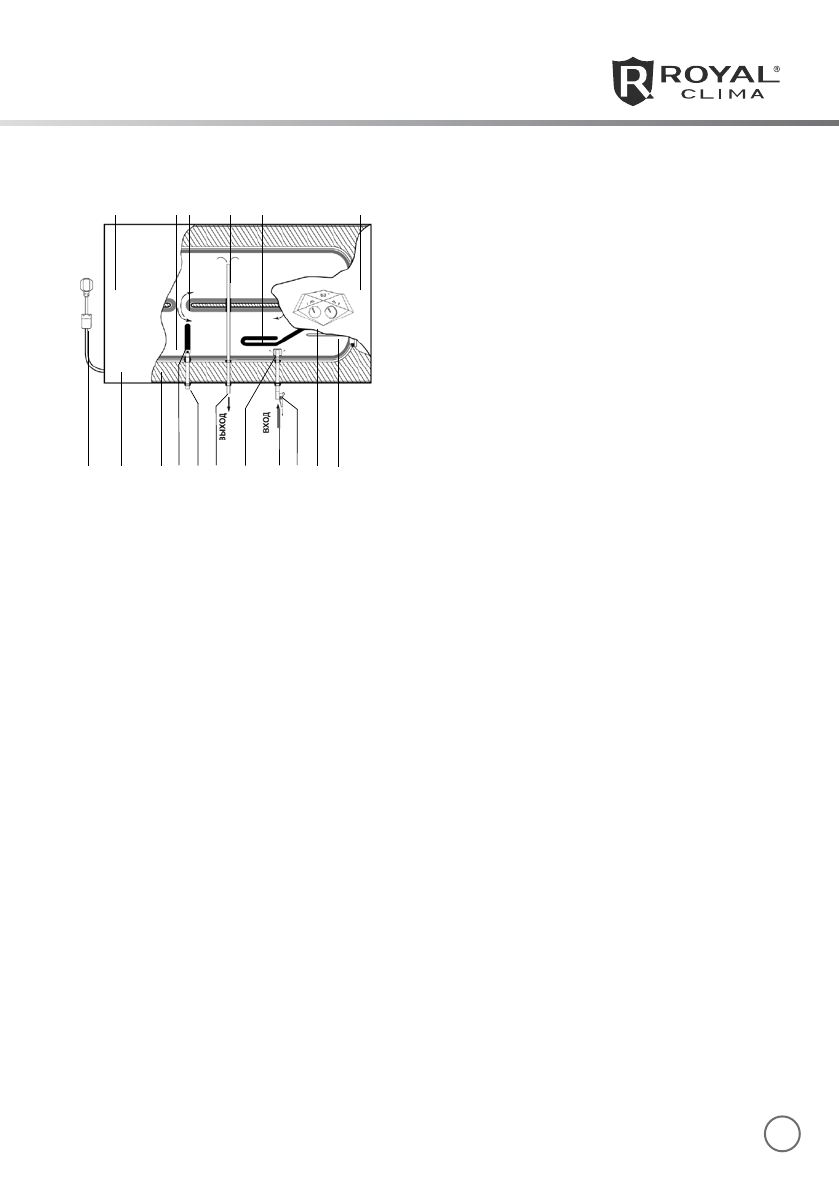

УСТРОЙСТВО ВОДОНАГРЕВАТЕЛЯ
Рис. 3
Рисунок 3
1
Левая комбинированная защитная крышка
2
Внутренний резервуар
3
Система переливов (3 перелива)
4
Верхняя часть патрубка забора горячей воды
5
Нагревательный элемент
6
Правая комбинированная защитная крышка
7
Трубка температурного датчика
8
Комбинированный пердохранительный кла
-
пан (требуется обязательная установка на
патрубок подачи холодной воды)
9
Аварийный слив избыточного давления
воды ( при работе водонагревателя воз
-
можно слабое подтекание воды из отвер
-
стия аварийного слива. Это нормально)
10
Входной патрубок с рассекателем
11
Патрубок выхода горячей воды
12
Патрубок резервного слива воды (может
быть использован для слива воды в мо
-
мент чистки внутренней поверхности ре
-
зервуара при его техническом обслужива
-
нии и замене анода)
13
Защитный магниевый анод (при его отсут
-
ствии отверстие выполня ет роль резерв
-
ного слива воды)
14
Теплоизоляционный слой из пенополиу
-
ретана
15
Внешний декоративный корпус
16
Панель управления
17
УЗО
11
12
13
14
15
1
2 3
4
5
6
7
8
9
10
16
17
