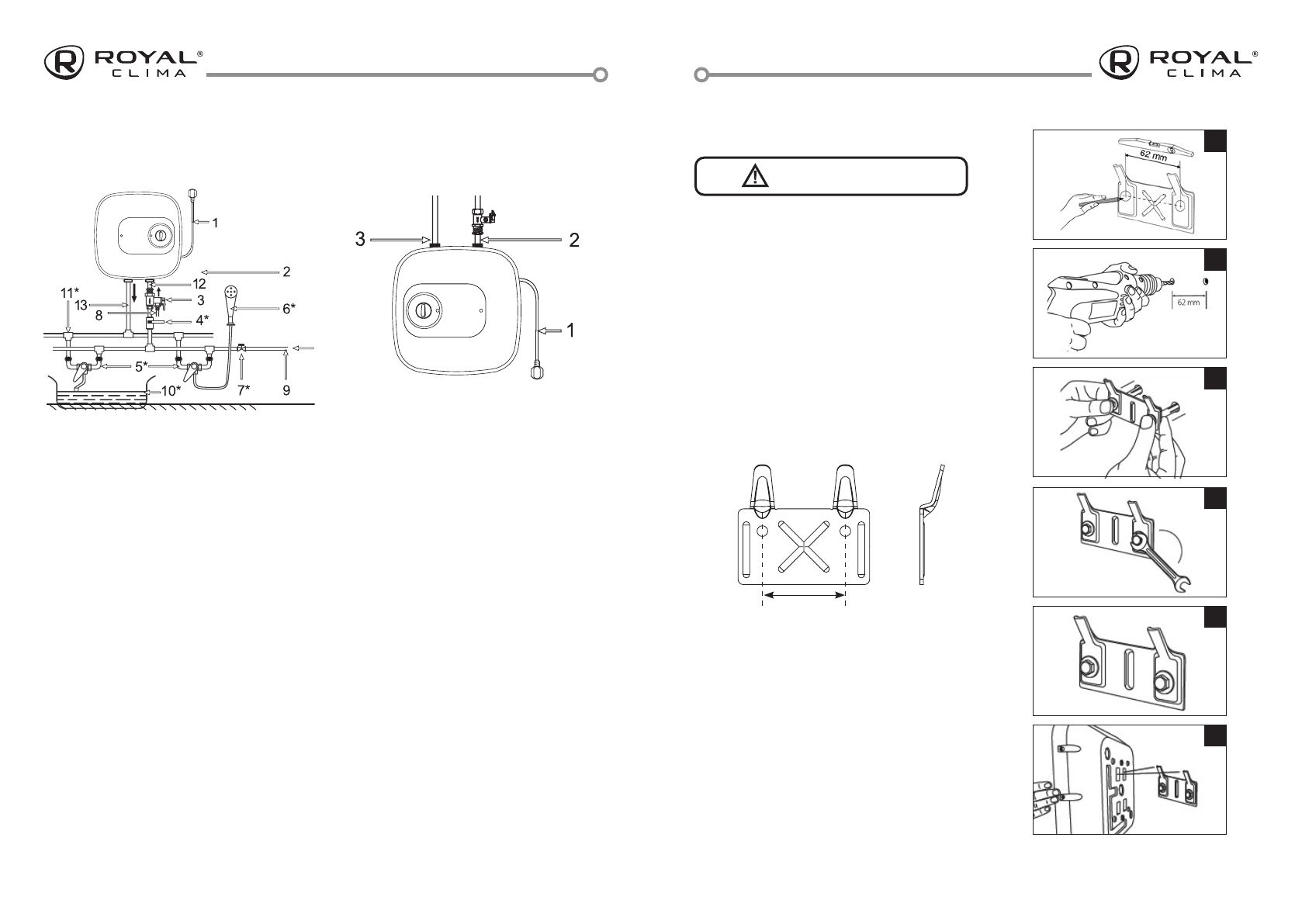

Монтаж водонагревателя

Рис  6

Рис  7

Для установки водонагревателя исполь-

зуйте принадлежности, предоставленные

производителем  Электрический водонаг-

реватель нельзя крепить на стене до того,

как вы убедитесь, что кронштейн установ-

лен надёжно и прочно  В противном слу-

чае электрический водонагреватель может

упасть со стены, что может привести к его

повреждению и даже к серьёзным проис-

шествиям с причинением вреда здоровью

и получением травм  При определении то-

чек для отверстий под анкерные болты сле-

дует предусмотреть свободное пространст-

во между нижней частью водонагревателя

и полом не менее 0,6 м

Кронштейн крепления серии DELTA

62 мм

Способы монтажа водонагревателя

(установка под раковиной)

Монтаж для нескольких точек потребления

представлен на рис  4

Рис  4

Рис  5

1   Cетевой шнур с вилкой
2   Cмонтированный водонагреватель
3   Комбинированный предохранительный

клапан

4   Кран входа холодной воды*
5    Смеситель
6   Душевая насадка*
7   Отсечной кран водопроводной

магистрали

8   Сливная трубка
9   Водопроводная магистраль
10    Ванна*
11    Тройник*
12   Входной патрубок
13   Выходной патрубок

1  Сетевой шнур с вилкой
2  Входной патрубок
3  Выходной патрубок

* Не входит в комплект поставки

ВНИМАНИЕ!

1   Отметьте на необходимом расстоянии

места крепления монтажной планки

2   Просверлите отверстия d = 10 мм

3   Установите монтажную планку

с предуста-новленными анкерными

болтами

4   Затяните анкерные болты

5   Убедитесь в надёжности крепления
6   Установите водонагревать на монтажную

планку

холодная вода

1

2

3

4

5

6
