6
7

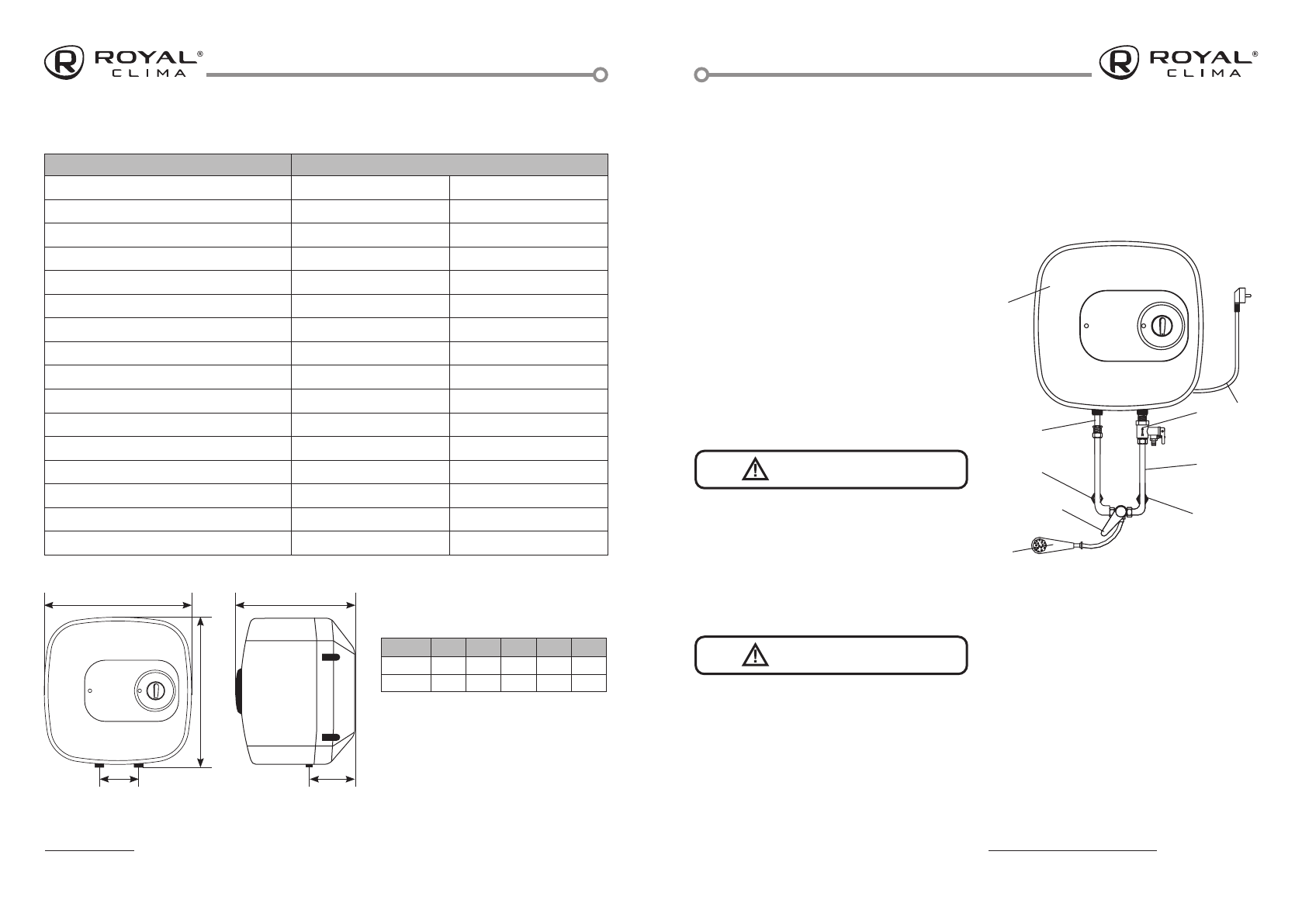

Способы монтажа водонагревателя
(установка над раковиной)
Монтаж для одной точки потребления
представлен на рис 3
Рис 3
4
3
2
1
9
8
7
6
5
1 Сетевой шнур с вилкой
2 Комбинированный предохранительный
клапан
3 Входной патрубок
4 Кран регулировки потока холодной
воды*
5 Душевая насадка*
6 Смеситель*
7 Кран регулировки потока горячей воды*
8 Выходной патрубок
9 Корпус прибора
Рис 2
А
B
C
F
D
Основные размеры, мм
Объем, л
A
B
C
D
F
10
100
90
345
345
288
15
100
101
385
385
308
Серия
DELTA
Параметр / Модель
RWH-D10-FE / RWH-D10-FEU RWH-D15-FE / RWH-D15-FEU
Объём бака, л
10
15
Электропитание, В/Гц/Ф
220–240/50
220–240/50
Номинальная потребляемая мощность, Вт
1500
1500
Номинальный ток, А
6,5
6,5
Номинальное давление, МПа
0,7
0,7
Минимальное давление воды, бар
1
1
Максимальное давление воды, бар
7
7
Максимальная температура воды, °С
75
75
Время нагрева, мин*
32
48
Степень защиты
IPX4
IPX4
Класс электрозащиты
I
I
Размеры прибора (Ш×В×Г), мм
345×345×288
385×385×308
Размеры упаковки (Ш×В×Г), мм
405×335×395
445×360×435
Вес нетто, кг
6,7
7,8
Вес брутто, кг
8,3
10,3
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
* при Δt° = 65 °C
* Не входит в комплект поставки
1 Водонагреватель следует устанавливать
на прочной стене Стена, на которой
устанавливается электрический водо-
нагреватель, должна выдерживать как
минимум двойной вес водонагревате-
ля, полностью заполненного водой, на
стене должны отсутствовать трещины и
другие повреждения В противном слу-
чае необходимо принять меры для уси-
ления крепления или установить водо-
нагреватель на специальной опоре
2 Если ванная комната слишком малень-
кая, водонагреватель можно установить
в другом месте, закрытом от прямого
солнечного света и недоступном для
попадания влаги Однако для снижения
потерь тепла в трубопроводах место
установки водонагревателя должно на-
ходиться как можно ближе к месту ис-
пользования горячей воды
Водонагреватель должен быть
установлен на вертикальную стену
строго в вертикальном положении
Установка прибора в любом другом
положении или перекос относительно
вертикали неизбежно приведет к выходу
водонагревателя из строя, созданию
аварийной обстановки и рассматривается
производителем как негарантийный случай
Способ монтажа водонагревателей
серии DELTA зависит от модели
Модели RWH-D10-FE и RWH-D15-FE
предназначены для подключения воды
снизу (установка над раковиной) Вы можете
руководствоваться схемой на рисунке
3 и 4 в руководстве по эксплуатации
Модели RWH-D10-FEU и RWH-D15-FEU
предназначены для подключения воды
сверху (установка под раковиной)
Пожалуйста, руководствуйтесь рисунком 5,
расположенными далее по тексту
УСТАНОВКА
ВНИМАНИЕ!
ВНИМАНИЕ!
