УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ

Способы монтажа водонагревателя

Способ монтажа водонагревателя для нескольких точек потребления представлен на рис. 5.

Схема горизонтальной установки

1.  Водонагреватель следует устанавливать

на прочной стене. Если прочность стены не

позволяет удерживать вес, равный двойному

весу общего веса водонагревателя,

полностью заполненного водой, его следует

устанавливать на специальной опоре.

2.  Определите точки для отверстий под

распорные болты с крюками (определяются

в соответствии со спецификацией прибора,

который вы выбрали). Просверлите в стене

два отверстия соответствующей глубины

с использованием сверла, подходящего по

размеру под распорные болты, прилагаемые

к водонагревателю, вставьте винты,

поверните крюк вверх, плотно затяните

гайки и затем повесьте электрический

водонагреватель на эти крюки (см. Рис.7).

3.  Прикрепите сетевую розетку к стене.

Требования к розетке следующие:

220Вт/10A, однофазная, трёхпроводная.

Рекомендуется разместить розетку с правой

стороны выше водонагревателя.

4.  Если ванная комната слишком маленькая,

водонагреватель можно установить

в другом месте, закрытом от прямого

солнечного света и недоступном для

попадания влаги. Однако, для снижения

потерь тепла в трубопроводах, место

установки водонагревателя должно

находиться как можно ближе к месту

использования горячей воды.

Подключение к водопроводной

магистрали

1.  Водонагреватель подключается к

водопроводной сети с давлением

минимум 0,08 МПа, максимум 0,6 МПа.

2.  Для подключения водонагревателя

к водопроводу применяются трубы

диаметром G1/2.

3.  Чтобы предотвратить протечки при

подсоединении труб используйте

резиновые уплотнительные прокладки на

резьбовых окончаниях труб.

4.  На входной патрубок обозначенный

голубым цветом и стрелкой

направления течения воды накрутите

предохранительный клапан так, чтобы

течение воды совпадало с направлением

стрелки на корпусе клапана. На отверстие

сброса давления предохранительного

клапана оденьте дренажную трубку для

отвода воды (возможно появление при

нагревании) в канализацию.

5.  Водонагреватель со смонтированным

клапаном подключить к водопроводной

сети — в месте подведения воды

установить отсечной кран.

6.  К выходному патрубку, обозначенному

красным цветом, подсоединить желаемое

количество точек потребления.

7.  Открыть отсечной кран и один из

разборных кранов. После наполнения

резервуара, о чем свидетельствует

вытекание воды из разборного крана,

закрыть разборный кран и проверить

герметичность всех соединений.

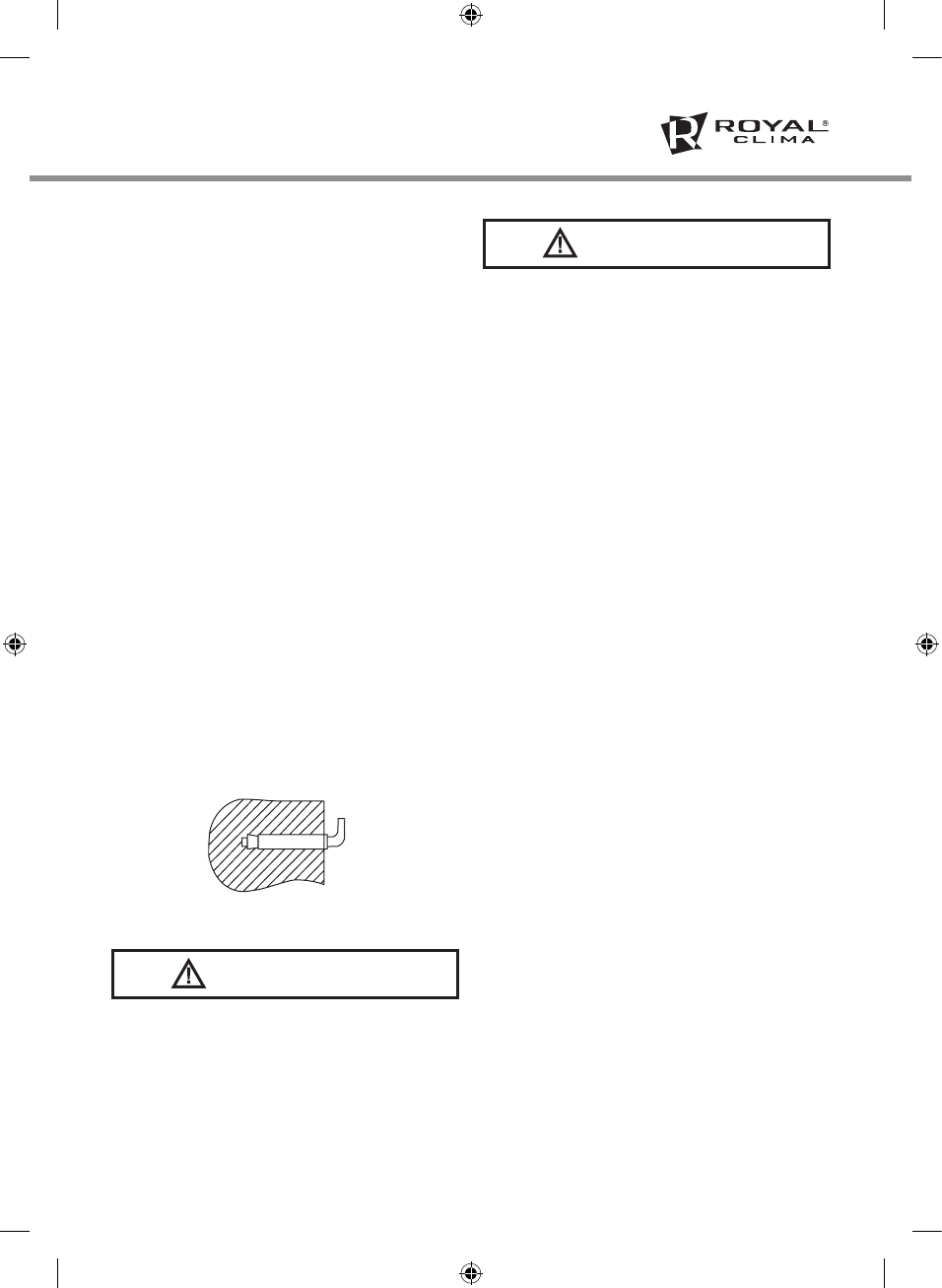

Рис. 7

В местах или на стене, куда может попасть

вода, высота установки электрической

розетки должна быть не менее 1,8 м.

Давление воды в водонагревателе,

соответствует давлению воды в водопроводной

магистрали. Если в магистрали давление

превышает 0,6 МПа, то следует смонтировать

перед водонагревателем редуктор давления,

чтобы давление не превышало 0,6 МПа.

ВНИМАНИЕ!

ВНИМАНИЕ!
