8

9

холодная вода

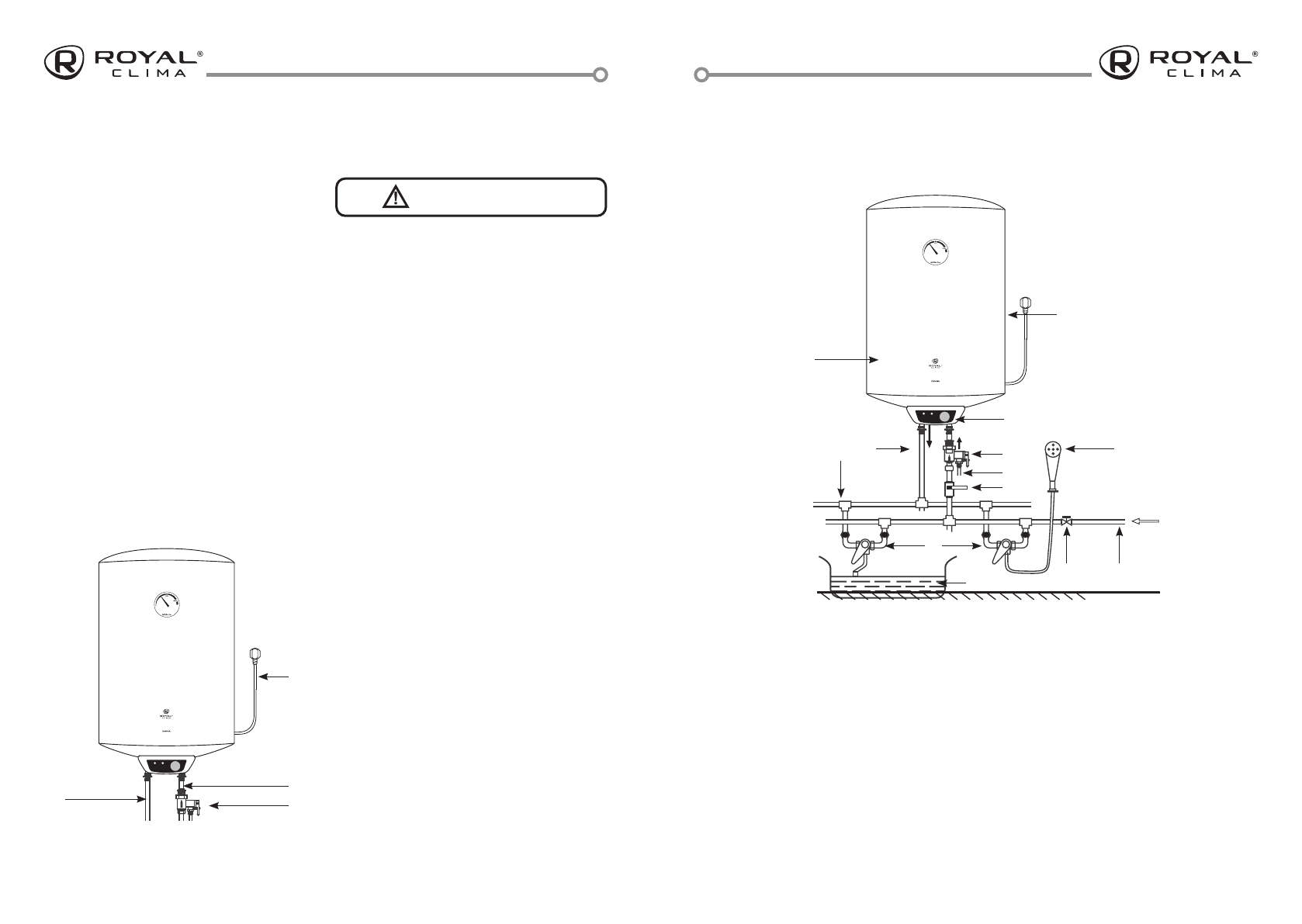

Способ монтажа водонагревателя для нескольких точек потребления

представлен на рис  4

Рис  4

1  Сетевой шнур с вилкой
2  Смонтированный водонагреватель
3   Комбинированный предохранительный

клапан

4  Кран входа холодной воды*
5  Смеситель*
6  Душевая насадка*
7  Отсечной кран водопроводной магистрали

* Не входит в комплект поставки

8  Сливная трубка
9  Водопроводная магистраль
10  Ванна*
11  Тройник*
12  Входной патрубок
13  Выходной патрубок

1

11

7

9

13

6

3
8

4

5

12

10

2

УСТАНОВКА

1    Водонагреватель следует устанавливать

на прочной стене  Стена, на которой

устанавливается электрический водо-

нагреватель, должна выдерживать как

минимум двойной вес водонагревате-

ля, полностью заполненного водой, на

стене должны отсутствовать трещины и

другие повреждения  В противном слу-

чае необходимо принять меры для уси-

ления крепления или установить водо-

нагреватель на специальной опоре

2    Если ванная комната слишком малень-

кая, водонагреватель можно установить

в другом месте, закрытом от прямого сол-

нечного света и недоступном для попада-

ния влаги  Однако для снижения потерь

тепла в трубопроводах место установки

водонагревателя должно находиться как

можно ближе к месту использования го-

рячей воды

холодная вода

1  Сетевой шнур с вилкой
2  Выходной патрубок горячей воды
3  Входной патрубок холодной воды
4   Комбинированный предохранительный

клапан

1

3
4

2

Способы монтажа водонагревателя

Способ монтажа водонагревателя для одной точки потребления представлен на рис  3

Рис  3

Водонагреватель должен быть

установлен на вертикальную стену

строго в вертикальном положении

Установка прибора в любом другом

положении или перекос относительно

вертикали неизбежно приведет к выходу

водонагревателя из строя, созданию

аварийной обстановки и рассматривается

производителем как негарантийный случай

ВНИМАНИЕ!
