6

к стене используются два винта (минимум 6 мм) (входят в комплект крепления). Монтажные
планки для установки выше или ниже раковины являются универсальными и позволяют
варьировать расстояние между штифтами от 96 до 114 мм.

ВА ЖНО: Те модели электрических водонагревателей, которые позволяют установку под /
над раковиной указаны на устройстве. Водонагреватели, предназначенные для установки
под раковиной, монтируются таким образом, чтобы выход / вход труб был направлен вниз
(относительно пола). Водонагреватель, предназначенный для установки над раковиной,
монтируется таким образом, чтобы выход / вход труб был направлен вверх (к потолку).

ВНИМАНИЕ:

 Во избежание травм пользователя и / или третьих лиц в случае сбоев в системе

горячего водоснабжения прибор должен быть установлен на объектах, оборудованных полом
с гидроизоляцией. Ни при каких обстоятельствах не ставьте предметы, которые не являются
водонепроницаемыми, под устройством

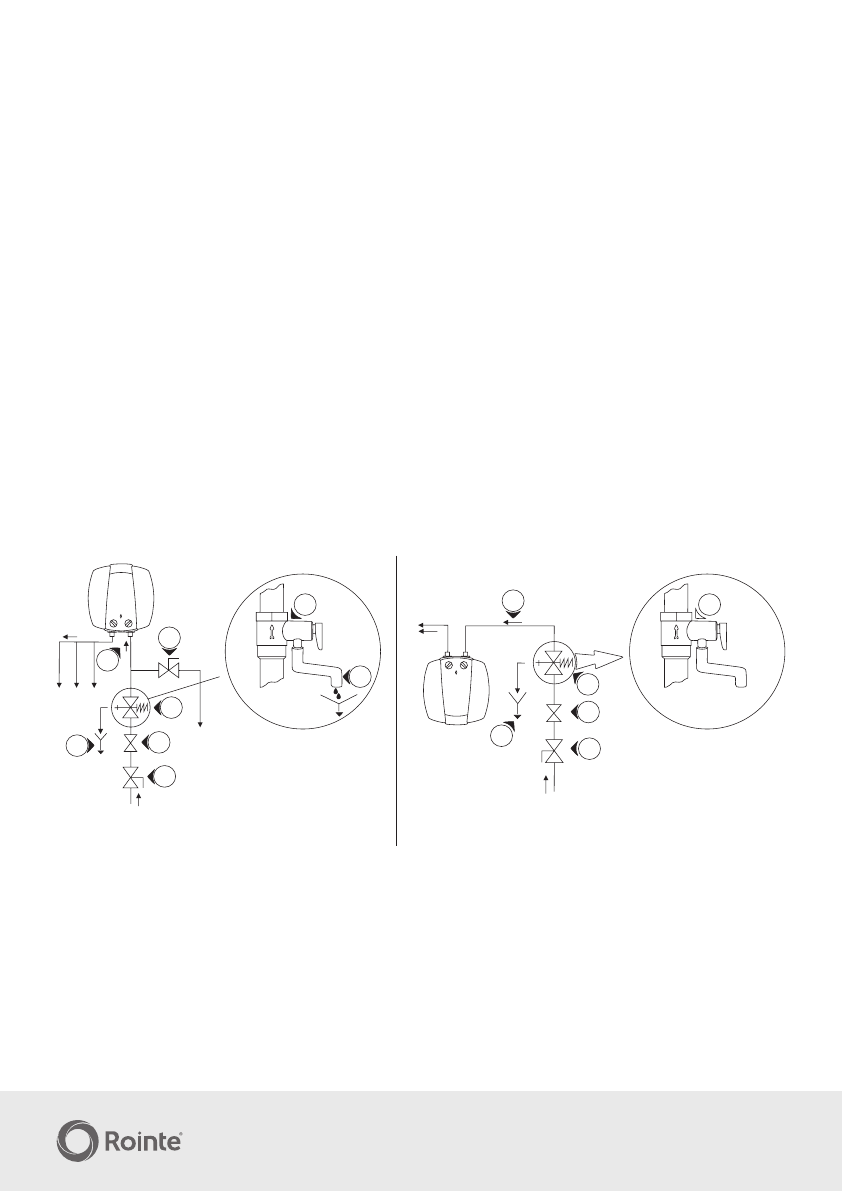

2.  Гидравлическое соединение водонагревателя

1.  Входные трубопроводы
2.  Предохранительный клапан (0,8 МПа)
3.

Редукционный клапан (если давление

одачи воды выше 0,6 МПа)

4.  Запорный клапан
5.  Отвод в решетку
6. Шланг
7.  Дренажный кран

При подключении водонагревателя к системе водоснабжения обратите внимание на цветовые
маркировки (кольца) труб: синее для холодной воды и красное для горячей воды.
Сборка предохранительного возвратного клапана, поставляемого с термосом, является
обязательной для безопасности.
ИСКЛЮЧЕНИЕ: Если в местных правилах требуется использование другого
предохранительного клапана или устройства (в соответствии со стандартами EN 1487 или EN
1489), их необходимо приобретать отдельно. Для устройств, которые соответствуют стандарту

2

6

7

2

1

4

5

3

2

4

3

1

5

Водонагреватель с верхним соединением

Водонагреватель с нижним соединением
