Крепление

-

Выберите подходящее место в соответствии с указанными ниже

размерами,

просверлите

отверстия

под

анкерные

болты

соответствующего диаметра и глубины. Отверстия должны располагаться

на одном уровне. Количество отверстий должно соответствовать

количеству точек крепления, предусмотренных на водонагревателе.

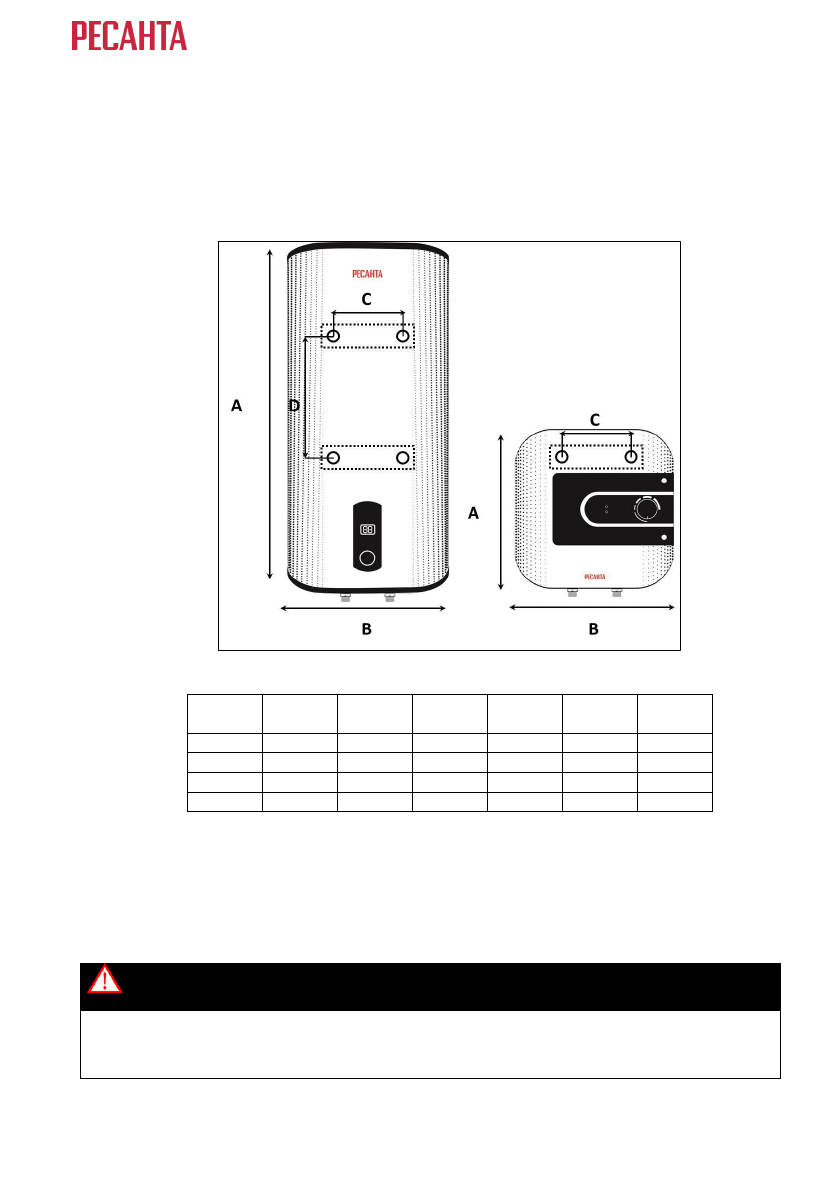

Рис. 3

.

Размеры водонагревателей и точки крепления

ВН

-

10В /

ВН

-

10Н

ВН

-

15В /

ВН

-

15Н

ВН

-

30В

ВН

-

50В

/

ВН

-

50А

ВН

-

80В

ВН

-

100В

А

335 мм

355 мм

550 мм

870 мм

9

70 мм

1200 мм

В

335 мм

355 мм

436 мм

436 мм

495 мм

495 мм

С

66 мм

66 мм

216 мм

216 мм

256 мм

256 мм

D

х

х

240

мм

500 мм

450 мм

550 мм

Таб. 3

.

Замеры для креплений

-

Установите анкерные болты с крюками в просверленные отверстия

.

-

Подвесьте водонагреватель за кронштейны корпуса на крюки

анкерных болтов. Убедитесь в том, что нагреватель надежно закреплен.

Внимание!

Конструкция стены должна выдерживать двойную массу водонагревателя,
наполненного водой.

При наличии двух или трёх кронштейнов крепления, крепление водонагревателя за один
