9
Подсоединяемые к водонагревателю шланги и соединения должны
выдерживать рабочее давление и температуру воды в системе. Размер
резьбы соединительных патрубков ½’’.
При стандартном подсоединении водонагреватель работает под
давлением, определяемым давлением в магистрали.
Подсоединение
входной
трубы
водонагревателя
к
системе
водоснабжения осуществляется через предохранительный клапан,
входящий в комплект поставки.
Подключение показано на примере водонагревателя ВН-30К, на
других моделях водонагревателей подключение аналогичное:

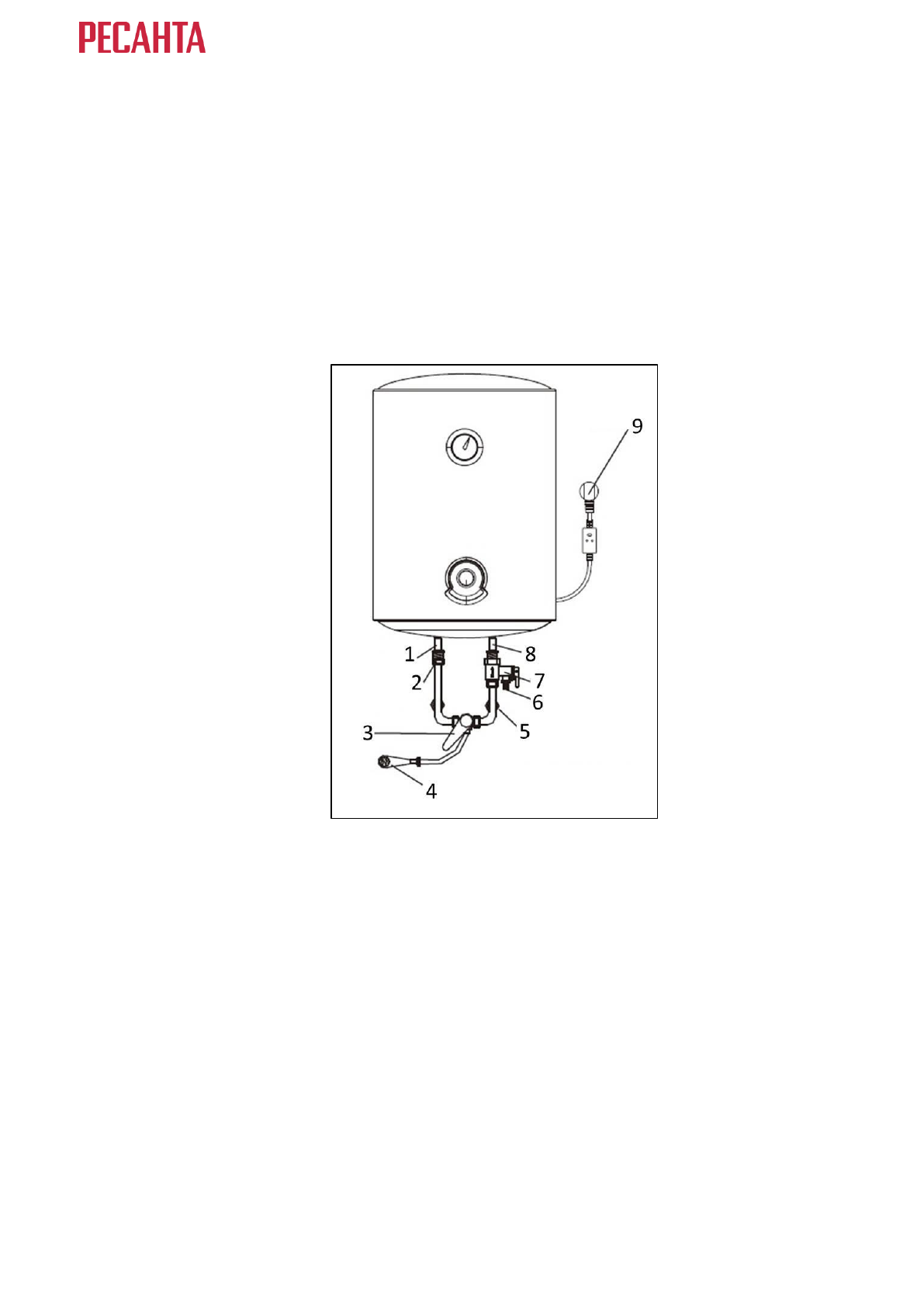

Рис. 3. Схема подключения водонагревателя
1.
Подача горячей воды
2.
Кран подачи горячей воды
3.
Смеситель
4.
Душевая насадка
5.
Кран для подачи холодной воды
6.
Отверстие для сброса давления
7.
Односторонний предохранительный клапан
8.
Забор холодной воды
9.
Шнур питания
