– верхняя подводка воды). Модели ВН-30В, ВН-50В, ВН-80В и ВН-100В
устанавливаются строго вертикально.
Подвод холодной воды осуществляется к правому патрубку
водонагревателя,
обозначенного
на
корпусе
синим
цветом,
предохранительный клапан устанавливается на этот же патрубок. Отвод
нагретой воды осуществляется через левый патрубок, обозначенного на
корпусе красным цветом.

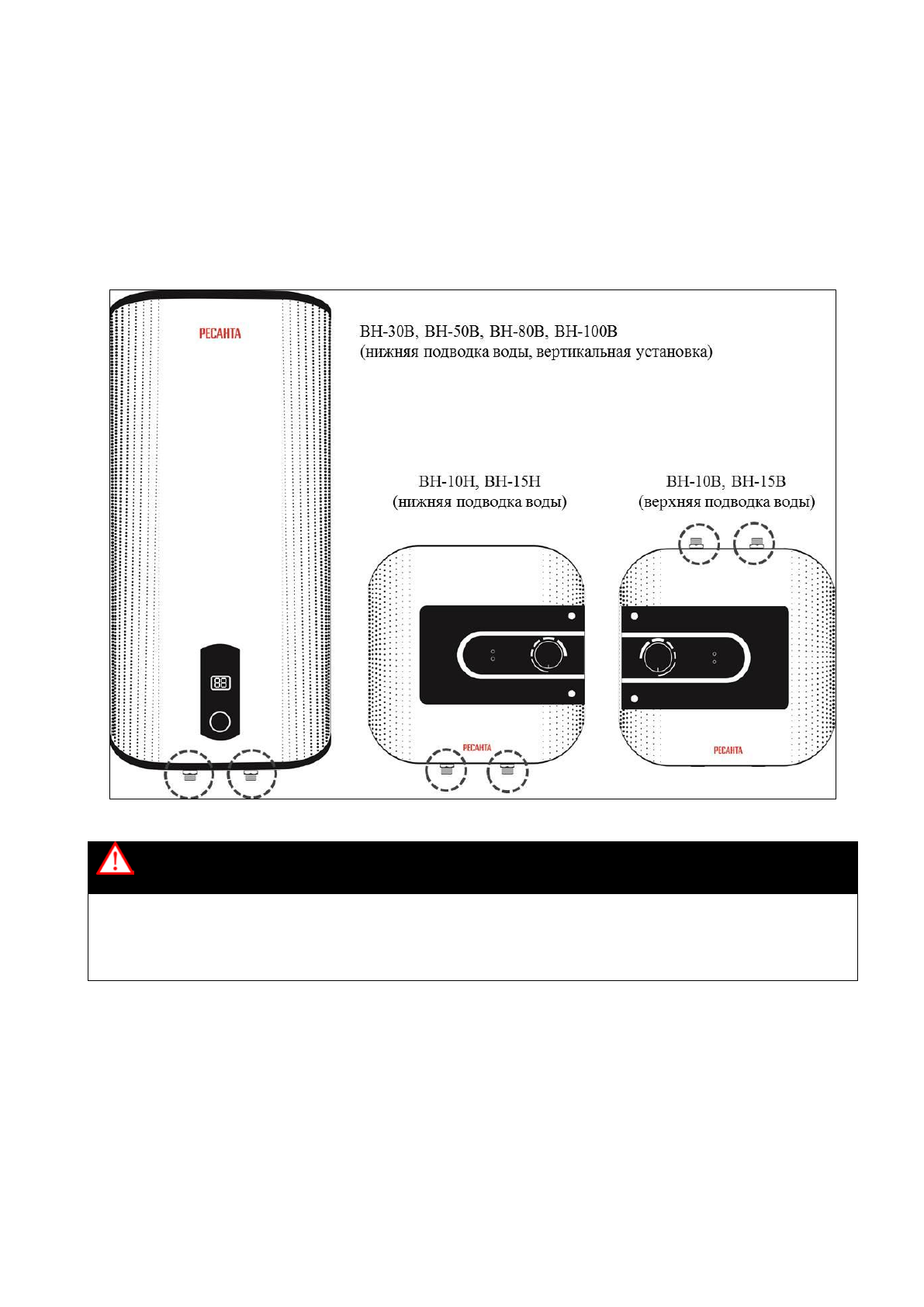

Рис. 2. Патрубки водонагревателей
Внимание!
Неправильный выбор патрубков для подвода / отвода воды и ошибочное подключение
вызовет нарушение нормальной работы водонагревателя и приведет к выходу его из
строя, а также может причинить ущерб здоровью и имуществу пользовател.
6.3
Крепление
-
Выберите подходящее место в соответствии с указанными ниже
размерами,
просверлите
отверстия
под
анкерные
болты
соответствующего диаметра и глубины. Отверстия должны располагаться
на одном уровне. Количество отверстий должно соответствовать
количеству точек крепления, предусмотренных на водонагревателе.
Содержание
- 4 Оглавление
- 5 ОБЩИЕ СВЕДЕНИЯ; Данный паспорт технического устройства является справочным; ПРАВИЛА БЕЗОПАСНОСТИ; Монтаж и подключение водонагревателя должны производить
- 7 КОМПЛЕКТНОСТЬ; Водонагреватель в сборе; ОБЩИЙ ВИД УСТРОЙСТВА; Корпус водонагревателя
- 8 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; Таблица 2. Технические характеристики; ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ
- 9 Крепление
- 10 Рис. 3. Размеры водонагревателей и точки крепления; Установите анкерные болты с крюками в просверленные отверстия.; Подключение к системе водоснабжения; Подсоединяемые к водонагревателю шланги и соединения должны
- 11 Рис. 4. Схема подключения водонагревателя
- 12 Подключение к сети
- 13 Включение и работа
- 14 Вода может быть горячей!
- 16 Обратите особое внимание
- 17 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ; Неисправность; УЗО - устройство защитного отключения (для моделей
