12
13
Технические параметры
Тип накопителя
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
B 300S .............B 400S ............ B 500S
Номинальный объем накопителя
. . . . . . .
[л] . . . . . . 300 ...................400 .................. 500
Действительный объем накопителя . . . . . [л] . . . . . . 295 ...................404 .................. 496
Макс.рабочее давление накопителя . . . . [бар] . . . . . . 10 ..................... 10 ..................... 10
Макс.рабочее давление системы отопл . [бар] . . . . . . 10 ..................... 10 ..................... 10
Макс. температура воды . . . . . . . . . . . . . . [°C] . . . . . . . 85 .....................85 .................... 85
Макс.температура на выводе отоп.воды . [°C] . . . . . . 110 ................... 110 ................... 110
Потери энергии в режиме готовности . [кВт/день] . . . .1,8 ................... 2,0 ....................2,2
Тепловые характеристики
Площадь нагрева теплообменника . . . . . . [м
2
] . . . . . . .1,6 ................... 1,5 ....................2,1
Объем отопительной воды
в теплообменнике . . . . . . . . . . . . . . . . . . . . [л] . . . . . . 10,7 ................... 9,9 ...................14,2
Потери давления в теплообменнике при
макс. расходе отопительной воды . . . . . [мбар] . . . . . . 75 .....................75 ................... 125
Расход теплоносителя . . . . . . . . . . . . . . .[л/час] . . . . . 2000 .................2000 ................ 2700
Расход горячей воды при 45/10 °C . . . . [л/10 мин.] . . . 462 ...................519 .................. 591
Постоянная мощность нагрева горячей
воды до температуры отопительной
воды 85/65 °C . . . . . . . . . . . . . . . . . . . . . . [кВт] . . . . . . 46 .....................46 .................... 62
Постоянный расход горячей воды при
температуреОтопительной
воды 85/65 °C . . . . . . . . . . . . . . . . . . . . . .[л/час] . . . . . 1130 .................1300 ................ 1523
Характеристика мощности . . . . . . . . . . . . [N
L
] . . . . . . 11,0 .................. 15,0 ..................19,0
Подключение
Подача водопроводной воды . . . . . . . . . [резьба] . . . . . R1 .................... R1 .................... R1
Подключение линии циркуляции . . . . . . [резьба] . . . . R
¾
................... R
¾
................... R
¾
Подключение прямои и обратной
линий ОВ . . . . . . . . . . . . . . . . . . . . . . . . . [резьба] . . . . . R1 .................... R1 .................... R1
Размеры накопительного бака
Ширина с обшивкой . . . . . . . . . . . . . . . . . .[мм] . . . . . . 660 ................... 810 ................... 810
Глубина с обшивкой . . . . . . . . . . . . . . . . . . .[мм] . . . . . . 725 ...................875 .................. 875
Высота . . . . . . . . . . . . . . . . . . . . . . . . . . . . .[мм] . . . . . . 1775 .................1470 ................ 1775
Внешний диаметр резервуара
без изоляции . . . . . . . . . . . . . . . . . . . . . . . .[мм] . . . . . . 500 ...................650 .................. 650
Вес, включая упаковку и изоляцию . . . . . [кг] . . . . . . 125 ...................145 .................. 165
Вес наполненного накопителя . . . . . . . . . . [кг] . . . . . . 420 ...................549 .................. 661
При чистке внутреннего резервуара посту-
пайте следующим образом:
• Произведите опорожнение накопителя
• Снимите крышку с отверстия для чистки.
• Резервуар промойте напором воды. При
необходимости устраните осевшую на
стенки резервуара накипь с помощью де-
ревянного или пластмассового скребка.
Предупреждение!
При чистке следите за
тем, чтобы не повредить эмалированные
нагревательные элементы или внутренние
поверхности.
• Установите на место крышку, а соответ-
ствующие уплотняющие прокладки на от-
верстие для чистки.
• Тщательно затяните винты.
Предупреждение!
Старые или поврежден-
ные прокладки необходимо заменить.
• Наполните накопитель и проверьте его
герметичность.
Опасность получения ожегов горячей во-
дой!
Сточный трубопровод, подключенный
к предохранительному клапану на накопи-
тельном баке для ГВС, должен быть посто-
янно открыт.
Время от времени необходимо проверять
работоспособность предохранительного
клапана посредством его продувки, в про-
тивном случае нельзя исключить возмож-
ность повреждениея накопительного бака.
Уход за защитными магниевыми
анодами
Накопители оснащены защитным магние-
вым анодом, срок службы которого - при-
близительно 5 лет. Для проведения работ
по уходу снимите пласмассовую крышку и
ослабьте крепление анода с помощью на-
садного ключа SW 27.
Визуальный контроль: выберите магниевый
защитный анод (1) и проверьте степень его
износа.

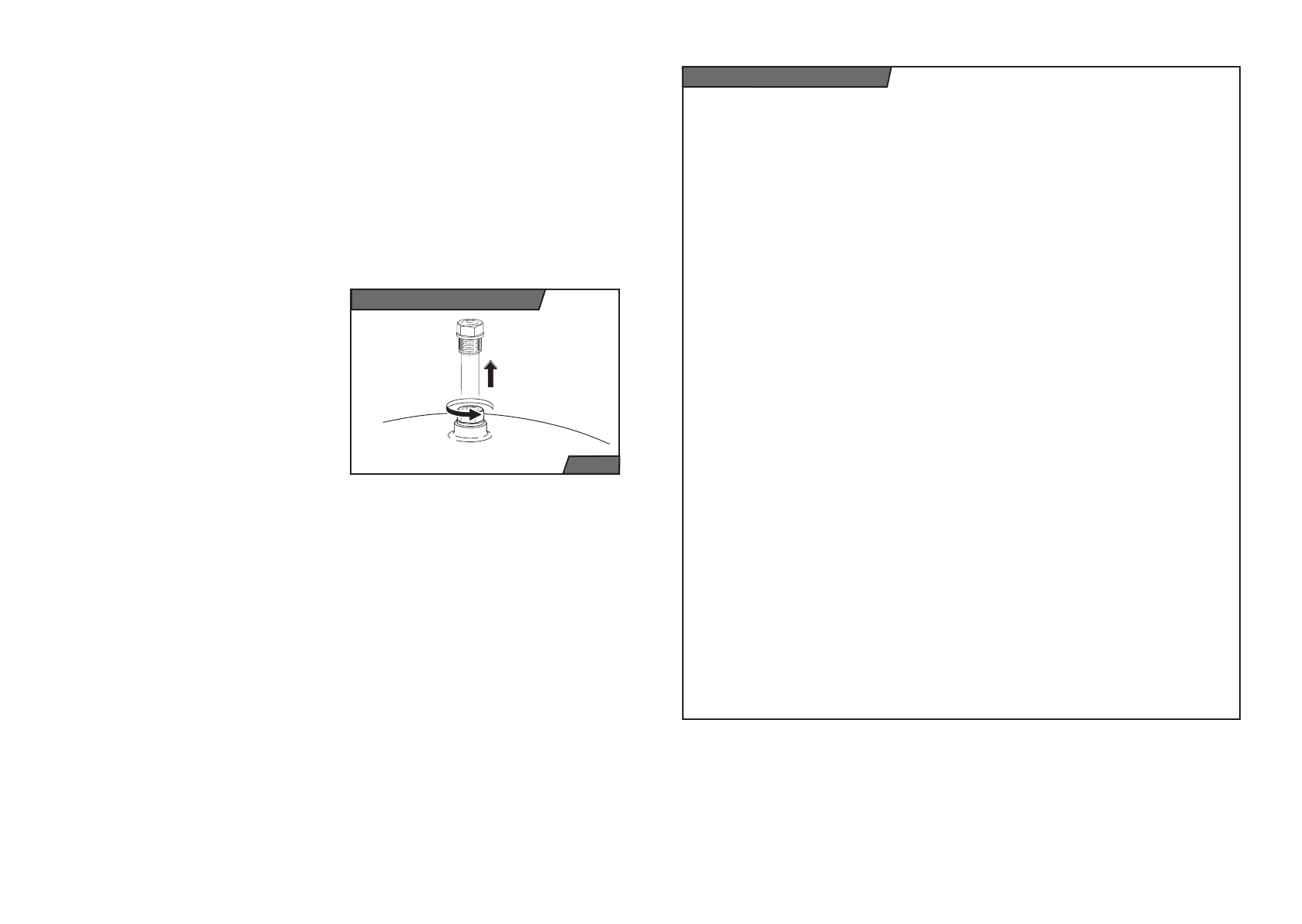

Магниевый анод
Рис. 8
Контроль состояния магниевого анода в
первый раз проводится после двух лет экс-
плуатации. В последствии его контроль про-
изводится раз в год. При необходимости за-
мените изношенный анод за новый, ориги-
нальный.
В качестве альтернативы может быть ис-
пользован анод с питанием от постороннего
источника тока.
