Руководство по установке и техническому обслуживанию 0020183942_01

4.6 Монтаж присоединительных

проводов

1. Подключите подающую и обратную

линию накопителя.

Осторожно!

Материальный ущерб в ре-

зультате утечки жидкости.
Слишком высокое внутреннее

давление может стать причи-

ной негерметичности накопи-

теля.

▶

Выполните монтаж предо-

хранительного клапана

на водопроводе холодной

воды.

2. Выполните монтаж предохранитель-

ного клапана на водопроводе холод-

ной воды.
– Максимальное рабочее давление:

1 МПа (10 бар)

Опасность!

Опасность ошпаривания

паром или горячей водой
При избыточном давлении

через сбросную линию предо-

хранительного клапана спус-

кается пар или горячая вода.

▶

Установите сбросную ли-

нию по размеру выходного

отверстия предохранитель-

ного клапана таким обра-

зом, чтобы при спуске пара

или горячей воды не под-

вергать опасности людей.

3. Установите сбросную линию.
4. Закрепите сбросную линию сво-

бодно над сифоном, который под-

ключен к стоку.

– Расстояние сбросной линии до

сифона: ≥ 20 мм

5. Подключите трубопровод холодной

и горячей воды (открытый или скры-

тый монтаж).

6. Установите циркуляционную линию

или прилагаемую крышку.

Дополнительные работы

1. Наполните накопитель горячей воды

со стороны системы отопления с по-

мощью крана заполнения и опорож-

нения отопительного аппарата.

2. Наполните накопитель горячей воды

со стороны питьевой воды.

3. Удалите воздух из системы со сто-

роны греющей и питьевой воды.

4. Проверьте герметичность всех со-

единений труб.

5. Установите изоляцию из подходя-

щего изоляционного материала на

трубопроводы, находящиеся сна-

ружи накопителя.

6. Установите изоляцию из подходя-

щего изоляционного материала на

трубопроводы, находящиеся над на-

копителем.

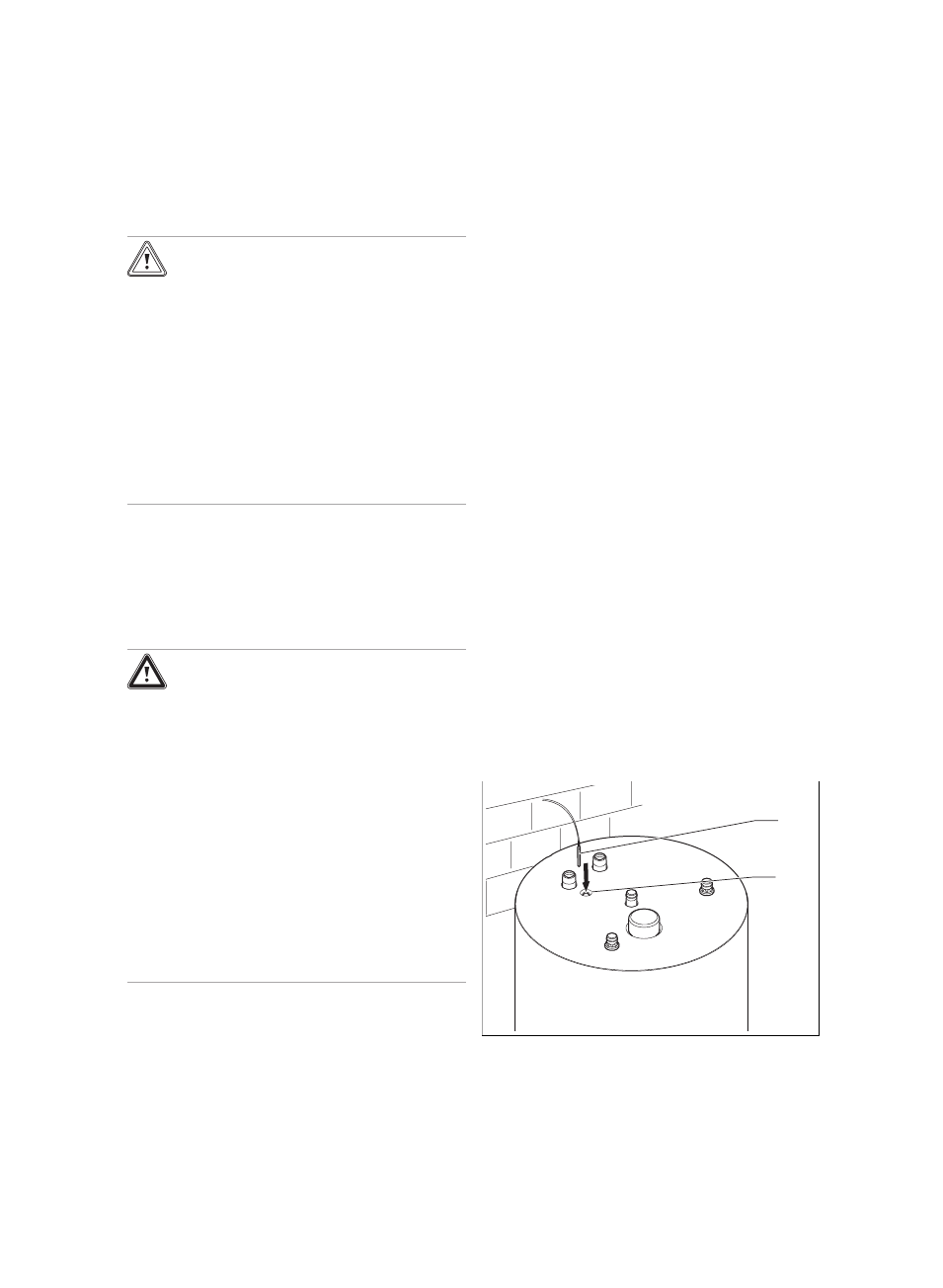

4.7 Монтаж датчика температуры

накопителя

1

2

1. Выполните монтаж датчика темпе-

ратуры накопителя (1), введя его до

упора в погружную гильзу (2).
