34

b)

Құрылғының  жиынтығына  кіретін  қауіпсіздендірілген  қақпақшаны  бітеуге  немесе
ауыстыруға болмайды.

c)

Электрлі  жалғау  «3.3.Электр  сымына  жалғау»  бөліміндегі      нұсқауларға  сай
жүргізілуі керек.

d)

Сужылытқыш қабырғаға оның салмағын көтере алатындай орнатылуы тиіс.

Құбыр  ұзындығы  бойындағы  жылуды  жоғалтуды  азайтып,  сақтау  үшін,  аспапты

ыстық су көзіне жақынырақ  орналастыру керек.Техникалық жөндеу жұмыстарын жүргізу
және сымды электр розеткадан ажырату үшін, құрылғының электр бөлшектерін аспаптың
айналасында  кем  дегенде    (0,5м  шамасында)  кеңістік  қалатындай,  әрі  ешқандай  кедергі
болмайтындай оңай қолжетімді жерге орналастырылуы тиіс. Сонымен қатар, сужылытқыш
төбеден және қабырғадан кем дегенде 20-25 см қашықтықта орнатылуы тиіс.

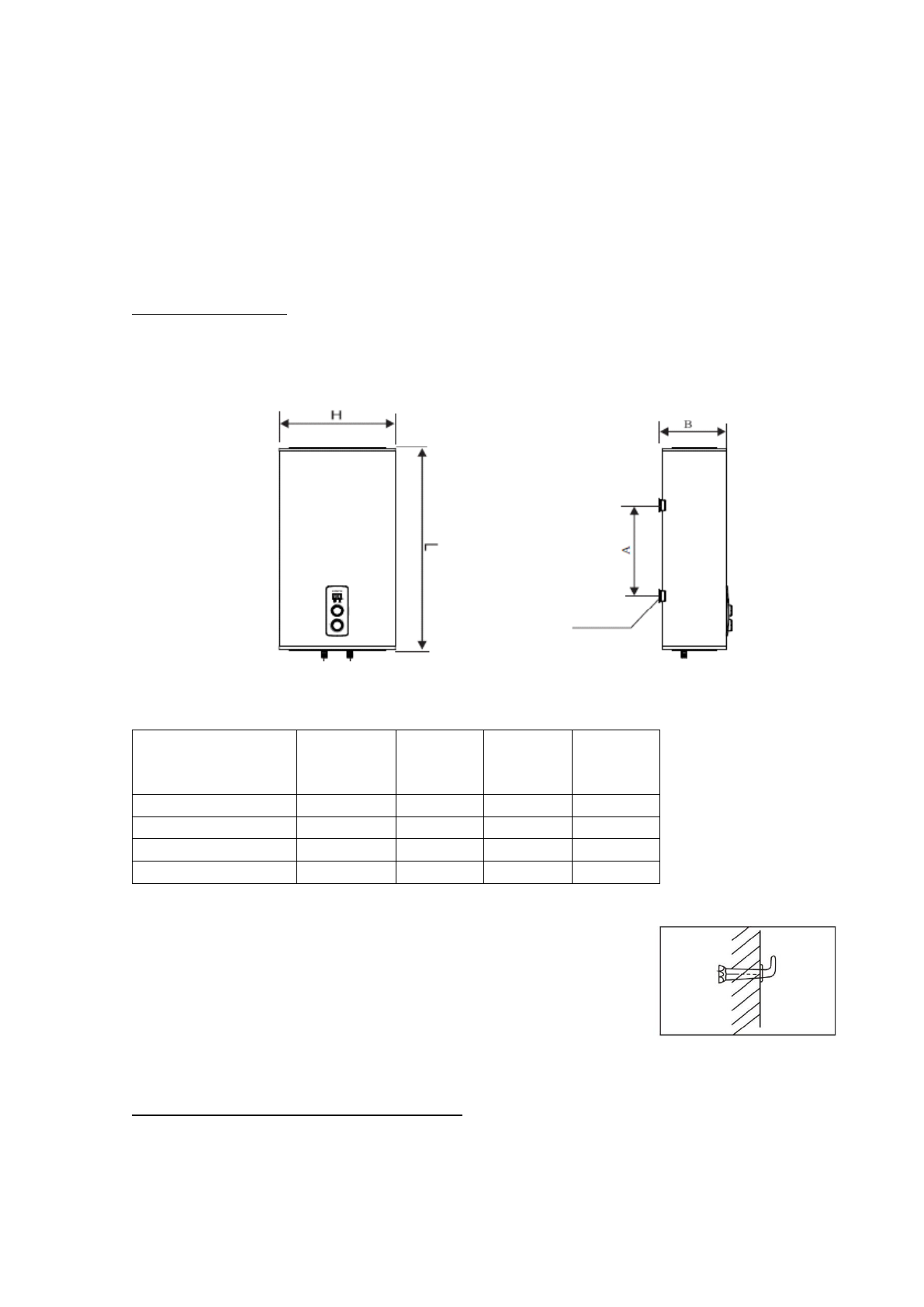

3.1 Бекіту әдістері

a)  С  өлшемдеріне  сәйкес  орын  таңдаңыз.  Анкерлі  бұрандаларды  бекіту  үшін  диаметрі  16
мм  және  тереңдігі  100  мм  болатын  саңылауларды  электр  бұрғысымен    бұрғылап  тесіңіз.

Бекітпе саңылауларының арақашықтығы және орнату деңгейі бірдей болу тиіс.

L

H

B

A

OMEGA 30V

554

450

248

250

OMEGA 50V

809

450

248

350

OMEGA 80V

944

516

288

350

OMEGA 100V

1144

516

288

500

б)  Бұрғылап  тесілген  саңылауларға  ілмегі  бар  анкерлі
бұрандаларды орнатыңыз.

в)  Сужылытқышты  корнштейнін      анкерлі  бұрандаларының
ілмектеріне бекітіңіз.

Назар

аударыңыз!

Қабырғаның

құрылымы

суға

толтырылған сужылытқыштың екі есе салмағын көтеруі тиіс.

3.2  Сумен жабдықтау жүйесіне қосылу

:

1. Сужылытқышқа жалғанатын шланг пен құбыр жалғағыштары 12 бар-ге (1,2 МРа)

дейінгі келетін жұмыс қысымын және + 100



C температураны көтеруі керек.

шығыс

Бекітпе кронштейндерi

кіріс
