26

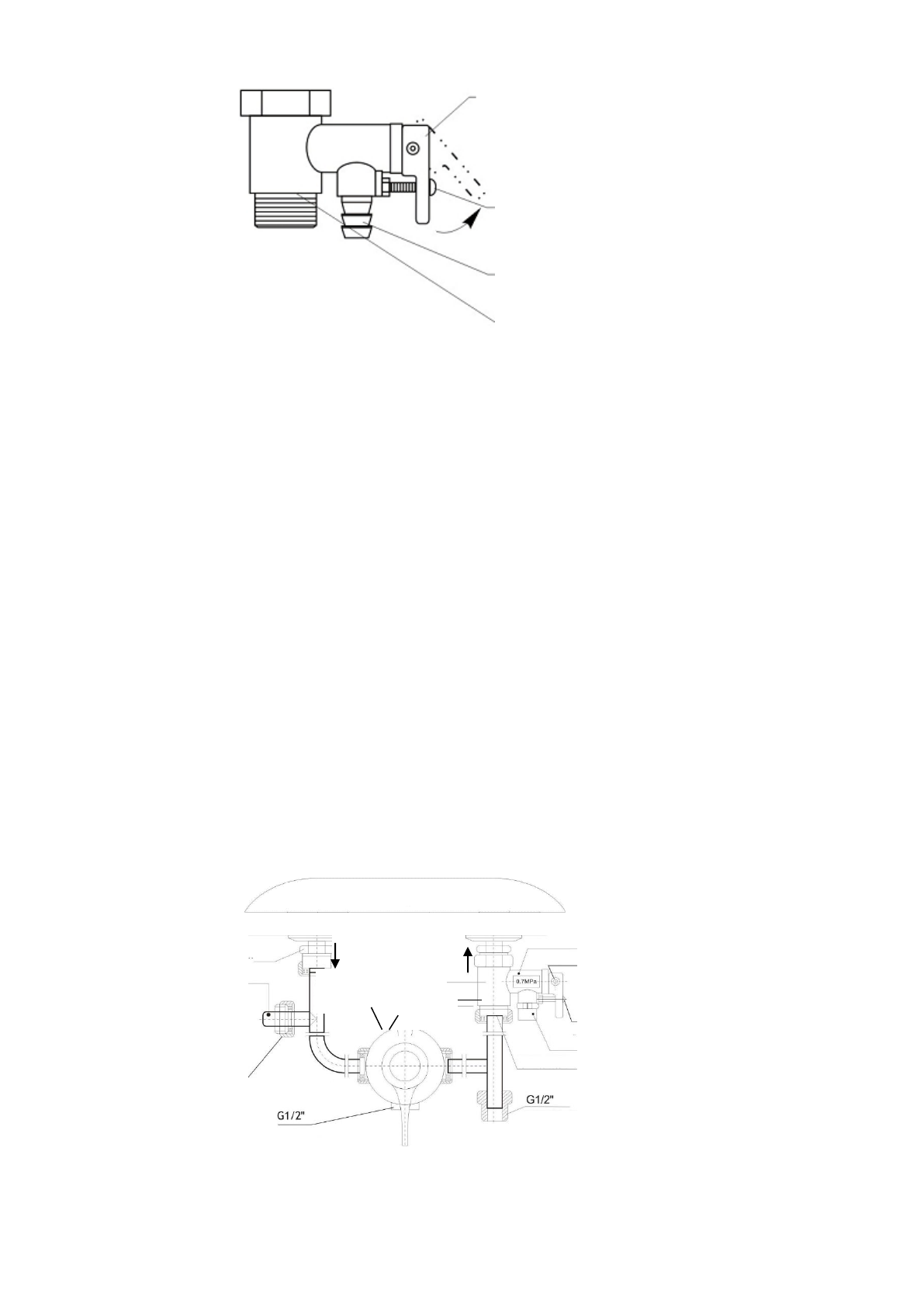

Кран зливання води

Гвинт

Отвір для зливання води

Запобіжний клапан

Щоб  уникнути  поломки  при  загвинчуванні  запобіжного  клапана  не  застосовуйте  великих
зусиль.

Запобіжний клапан виконує дві функції:

- пропускає воду тільки в одному напрямку (є зворотним клапаном).

-  при  тиску  вище  6  бар  (0,6  МПа)  стравлює  воду  через  отвір  збоку  (відкалібрований  на  7
бар).

Поява  крапель  води  з  отвору  запобіжного  клапана  під  час  нагрівання  води  є  природним
процесом  і  пов'язана  з  розширенням  води  в  баку  при  нагріванні.  Отвір  клапана  радимо
з'єднати відвідною гнучкою трубкою з системою зливу.

В жодному разі не можна закривати отвір клапана!

Якщо  тиск  води  в  магістралі  перевищує  4,5  бар  (0,45  МПа),  на  лінії  підведення  води
слід поставити редуктор тиску.

Цей  водонагрівач  є  нагрівачем  замкненого  типу,  тому  до  нього  може  бути  приєднане
кілька споживачів води. Схема підключення представлена нижче.

Схема підключення

запобіжний клапан

ручка зливу (спорожнення баку)

фіксуючий гвинт

зливний штуцер

ущільнювальна прокладка

підвідний трубопровід холодної води

Водонагрівач електричний

гаряча
вода

холодна
вода

зворотний клапан

кругова
шкала

змішувач

з’єднання

заглушка

можливе
підключення
інших
споживачів

підключення
душу
