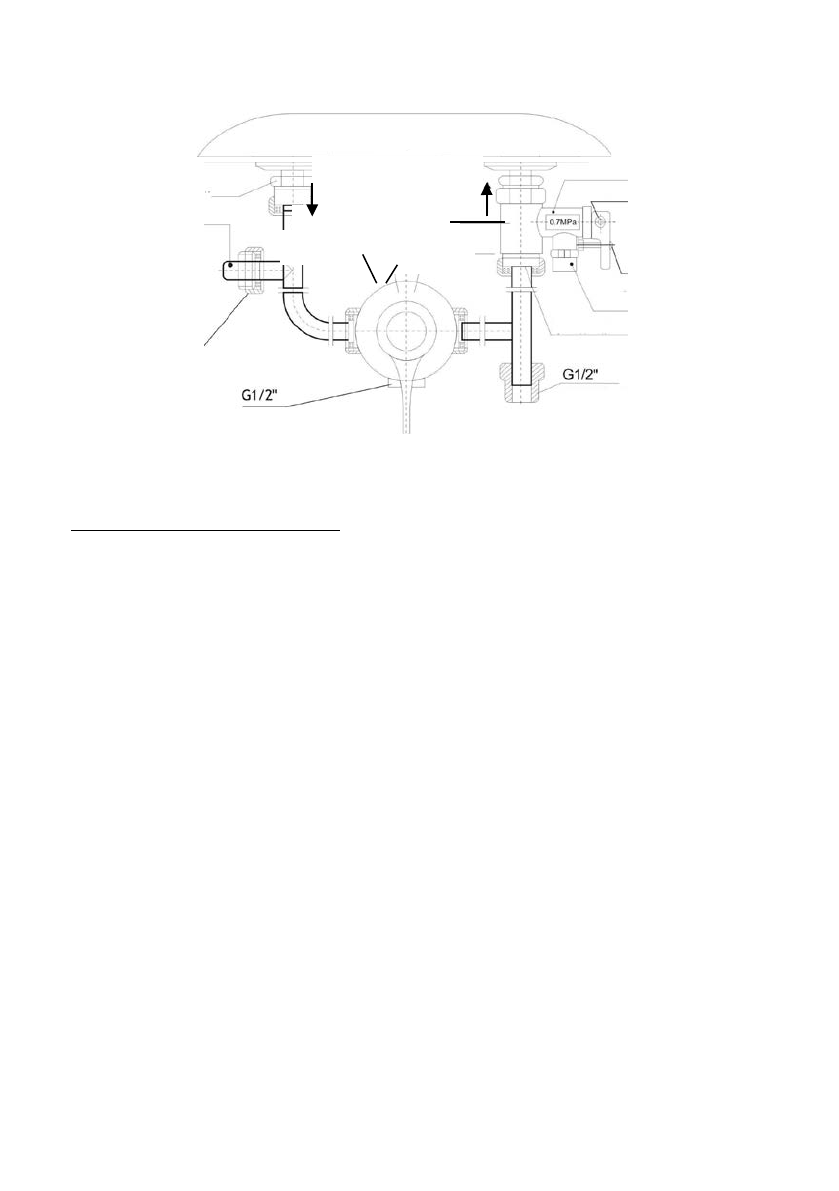

Схема підключення

запобіжний клапан


ручка зливу

(спорожнення баку)


фіксуючий гвинт


зливний штуцер


ущільнювальна

прокладка


підвідний

трубопровід

холодної води

3.3

Електричне з’єднання

Увага!  Тільки  коли  апарат  заповнений  водою  повністю,  можна

вмикати водонагрівач в електричну мережу.

Підключення  приладу  здійснюватися  через  заземлену  мережну

розетку.
1.

Необхідно  забезпечити  надійне  заземлення.

Увага:  якщо

водонагрівач  не  буде  заземлений,  то  у  випадку  короткого

замикання  ПЗВ  (пристрій  захисного  відключення),  що

поставляється в комплекті, може не спрацювати.

2.

Використовувати джерела енергії з напругою 220 вольт і 50 Гц.

3.

Номінальні електричні параметри розетки живлення повинні бути

не менше електричних параметрів нагрівача.
4.

Електрична  розетка  та  штепсель  повинні  бути  сухими  та

запобігати витоку електрики.
5.

Підключення  приладу  здійснюється  через  двохполюсний

автоматичний вимикач.


Переконайтеся в тому, що напруга в мережі відповідає значенню,

зазначеному на табличці з маркуванням (шильдику).

Водонагрівач електричний

гаряча

вода

холодна

вода

зворотний клапан

кругова

шкала

змішувач

з’єднання

заглушка

можливе

підключення

інших

споживачів

підключення

душу
