УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ВОДОНАГРЕВАТЕЛЯ EP-3 (X)

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ВОДОНАГРЕВАТЕЛЕЙ KP-P (X), KP-S (X) И КР-Х (Х)

Водонагреватель состоит из корпуса (1), внутри которого
находится нагревательный элемент (ТЭН), поворотного
излива (2), ручки-регулятора (3) и электрического кабеля с
вилкой (4).
Нагрев холодной воды происходит с помощью электрона-
гревательного элемента, расположенного внутри корпуса.
В нагревательную камеру встроен датчик давления,
который отключит электропитание ТЭНа при минимальном
давлении 0,4 бар в системе холодного водоснабжения.
Водонагреватель не перейдет в режим нагрева, если в
системе холодного водоснабжения нет воды, или давление
слишком мало.
В зависимости от модели, на корпусе крана имеется либо
цифровой дисплей, отображающий температуру воды (5),
либо световой индикатор режима нагрева.

УСТАНОВКА И ЭКСПЛУАТАЦИЯ ВОДОНАГРЕВАТЕЛЕЙ

Перед началом установки водонагревателя проверьте соответствие параметров изделия
параметрам вашей электрической и водонапорной сети.
Для подключения крана к электрической сети должна использоваться отдельная розетка, с
подведенным к ней трёхжильным кабелем. Сечение жил кабеля из меди должно быть не
менее 1,5 мм² (2,5 мм² — из алюминия). Необходимо убедиться в наличии должным образом
организованного заземления в розетке, к которой будет подключаться кран.
Так как данный прибор обладает большой электрической мощностью, необходимо проверить
электрический счетчик, автоматический выключатель и электрическую проводку. Эти
устройства должны быть рассчитаны на протекание номинального тока смесителя.

Порядок установки водонагревателей КР-Р (X), КР-S (X) и КР-Х (Х):

1. Демонтируйте старый смеситель, очистите отверстие мойке от грязи и известкового налета.
2. Присоедините излив к корпусу водонагревателя. Убедитесь в том, что ручка-регулятор
находится в среднем положении (кран закрыт).
3. Установите кран в отверстие раковины, поставьте уплотнительную прокладку, упорное
кольцо и закрепите кран снизу при помощи пластиковой гайки. Гайка должна быть затянута
плотно, но не перетянута.
4. При помощи гибкого шланга в металлооплетке 1/2", соедините резьбовой патрубок крана с
магистралью холодной воды. Убедитесь в том, что все соединения выполнены герметично.
5. Не подключая кран к электрической сети, при помощи ручки-регулятора откройте макси-
мальный поток воды, поворачивайте ручку-регулятор вверх и вниз для того, чтобы заполни-
лась водой камера нагрева. Не перекрывайте воду до тех пор, пока она не будет выходить из
крана равномерной струей, без пузырьков воздуха.
6. Подключите водонагреватель к электрической сети. Водонагреватель готов к работе.

5

― При использовании крана не рекомендуется одновременно включать в сеть другие мощные
электроприборы (электрический чайник, электроплита и т.п.).
― Категорически запрещена эксплуатация изделия с поврежденным электрокабелем. В случае
повреждения электрического кабеля, его замену должен производить квалифицированный
специалист.
― Внутри приобретенного крана после покупке допустимо присутствие небольшого количества
воды. Это связано с проведением проверки и тестированием крана на безопасность перед его
упаковкой для продажи.
― Запрещается подключать кран к электрической сети при наличии в нем замерзшей воды.
― Вода, выходящая из крана, не должна иметь контакта с частями крана и запирающими поток
элементами.

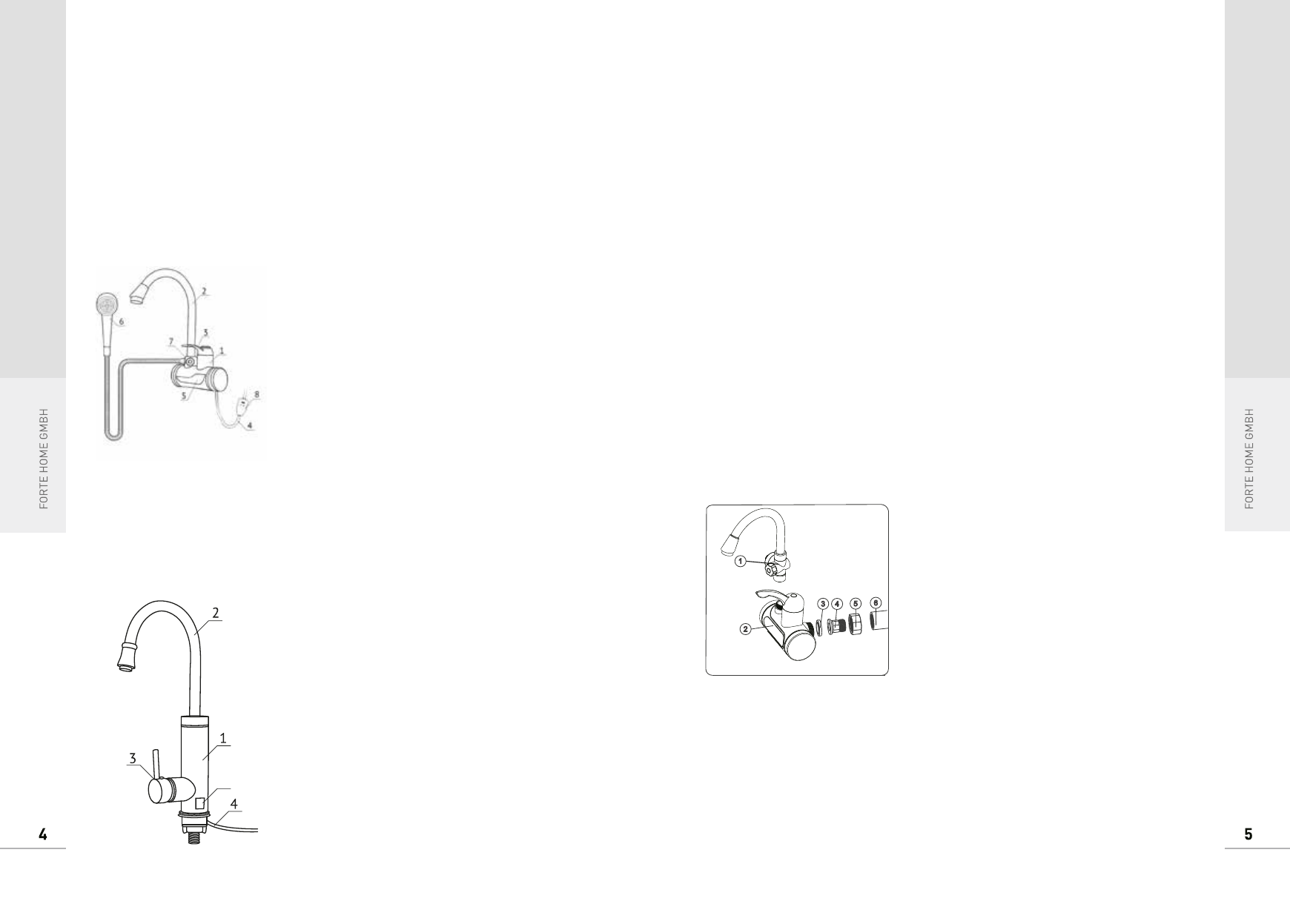

Водонагреватель состоит из следующих частей:
1 – корпус водонагревателя
2 - поворотный излив
3 - ручка-регулятора
4 - электрический кабель с вилкой
5 - цифровой дисплей, отображающий температуру
воды
6 - душевая лейка со шлангом
7 - переключатель режима душ/излив
8 - УЗО

Нагрев холодной воды происходит с помощью электронагревательного элемента, расположен-
ного внутри корпуса.
В нагревательную камеру встроен датчик давления, который отключит электропитание ТЭНа
при минимальном давлении 0,4 бар в системе холодного водоснабжения. Водонагреватель не
перейдет в режим нагрева, если в системе холодного водоснабжения нет воды, или давление
слишком мало.

Порядок установки водонагревателя EP-3 (X):

1 – Кран
2 – Корпус водонагревателя
3 – Уплотнитель
4 – Соединитель
5 – Крепёжная гайка
6 – Водопроводная труба

1. Очистите место монтажа.
2. Присоедините излив к корпусу водонагревателя. Убедитесь в том, что ручка-регулятор находится в
среднем положении (кран закрыт).
3. Намотайте ФУМ-ленту на резьбу.
4. Вставьте соединитель через крепёжную гайку в водопроводную трубу.
5. Выпуклую сторону уплотнителя поместите к корпусу водонагревателя и соедините корпус при помощи
соединителя и фиксирующей гайки с водопроводной трубой. Затяните фиксирующую гайку. Гайка должна
быть затянута плотно, но не перетянута.
6. Присоедините душевой шланг одним концом к корпусу водонагревателя, а вторым к душевой лейке.
