Руководство для технического персонала

13

www.baltgaz.ru

8 800 505-80-88

Осмотр и уход выполняются владельцем аппарата.

Техническое  обслуживание  аппарата  проводится

специализированной  сервисной  организацией  не  позднее

12

месяцев  после

установки  аппарата  и  в  дальнейшем  не

реже, чем один раз в 12 месяцев.

ВНИМАНИЕ!  Работы,  связанные  с  техническим

обслуживанием,  не  являются  гарантийными

обязательствами  предприятия

-

изготовителя  и

производятся за счёт потребителя.

1 –

регулятор расхода воды;

2 –

регулятор расхода газа;

3

 –

табличка;

4 –

узел водогазовый;

5 –

горелка;

6 –

штуцер подвода

холодной воды;

7 –

штуцер подвода газа;

8 –

штуцер отвода горячей

воды;

9 –

газоотводящее

устройство;

10 –

свеча розжига и

ионизации;

11 –

теплообменник;

12 –

клапан

электромагнитный;

1

3

 –

отсек батарейный;

14 –

блок управления

электронный;

15 –

термореле (датчик наличия

тяги);

16  –

микровыключатель  (датчик

протока воды

)

;

17 –

датчик температуры воды;

18 –

термореле (датчик

перегрева воды);

19 –

сбросной клапан;

20 –

штуцер замера давления

газа;

21 –

задняя стенка;

22 –

винты крепления

облицовки;

1 –

регулятор расхода воды;

2 –

регулятор расхода газа;

3

–

дисплей температуры воды;

4 –

узел водогазовый;

5 –

горелка;

6 –

вход холодной воды;

7 –

вход газа;

8 –

выход горячей воды;

9 –

газоотводящее устройство;

10 –

свеча розжига и ионизации;

11 –

теплообменник;

12 –

клапан электромагнитный;

1

3

 –

отсек батарейный;

14 –

блок управления электронный;

15 –

термореле (датчик тяги);

16 –

микровыключатель;

17 –

датчик температуры воды;

18 –

термореле (датчик перегрева

воды);

19 –

сбросной клапан;

20 –

штуцер для замера давления газа;

21 –

узел водяной;

22 –

фильтр водяной;

2

3

 –

мембрана;

24 –

выход воды на

теплообменник;

25 –

узел газовый;

26 –

фильтр газовый;

27 –

клапан газовый;

28 –

выход

газа на горелку;

29 –

разъем для подключения

адаптера электропитания Baltgaz

220В / вых.3В

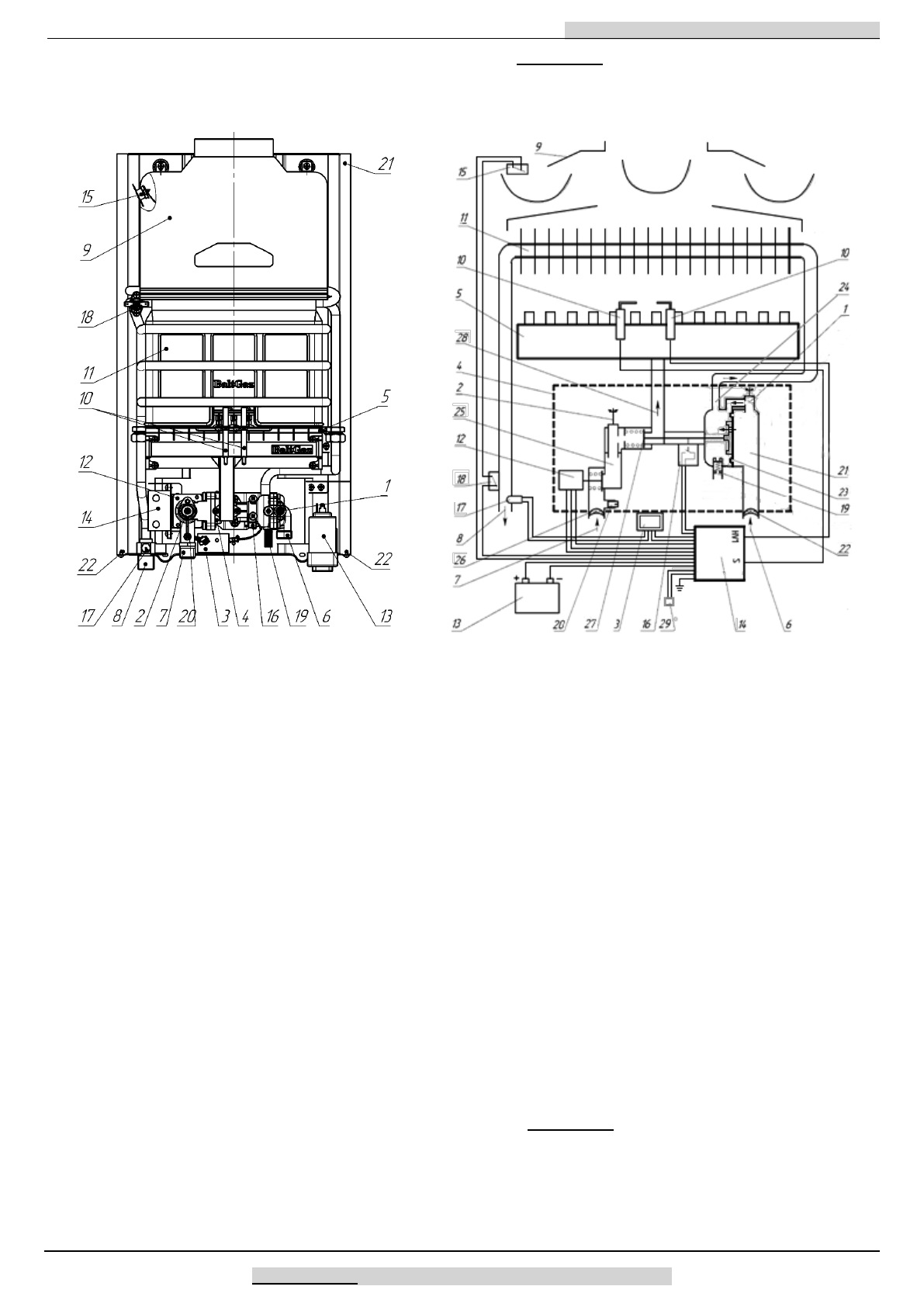

Рисунок

10

. Вид аппарата без облицовки

Рисунок

11

. Функциональная схема аппарата

9.1.

 Осмотр

9

.1.1.

Перед каждым включением аппарата необходимо:

−

убедиться

в

отсутствии

воспламеняющихся

предметов около аппарата;

−

убедиться в отсутствии запаха газа в помещении, при

обнаружении  запаха  газа  в  помещении  вызвать

аварийную службу газового хозяйства.

9

.1.

2

.

После  розжига  горелки  необходимо  визуально

проверить  её  работу:  пламя  должно  быть  голубым, ровным

и  не  иметь  желтых  коптящих  краев,  указывающих  на

засорение внутренних каналов секций горелок.

Засорение  внутренних  каналов  секций  горелки

вызывает  неполное  сгорание  газа,  что  приводит  к

следующим явлениям:

−

образование  в  больших  количествах  окиси  углерода

(угарного газа), что может привести к отравлению;

−

образование в больших количествах сажи и осаждение

её  на  теплообменнике,  что  ухудшает  теплообмен  и

может привести к выходу аппарата из строя.

9.2.

 Уход

9

.2.1.

Аппарат  следует  содержать  в  чистоте,  для  чего

необходимо регулярно удалять пыль с верхней поверхности

аппарата, а также протирать облицовку сначала влажной, а

затем  сухой  тряпкой.  В  случае  значительного  загрязнения,

сначала  протирать  облицовку  мокрой  тряпкой,  смоченной

нейтральным моющим средством, а затем сухой тряпкой.

9

.2.2.

Запрещается

применять

моющие

средства

усиленного  действия  и  содержащие  абразивные  частицы,

бензин  или  другие

органические  растворители  для  очистки

поверхности облицовки и пластмассовых деталей

.

ВНИМАНИЕ!

Все операции по уходу за аппаратом

нужно  выполнять  только  после  его  отключения  и

остывания.

9.3.

 Техническое обслуживание

При

техническом

обслуживании

выполняются

следующие работы:
