Руководство для технического персонала
9
Также для осуществления сервисного обслуживания при установке аппарата необходимо выдержать следующие
зазоры:
-
расстояние от боковой поверхности аппарата до боковой стены не менее 150 мм;
-
свободное пространство перед лицевой поверхностью аппарата должно быть не менее 600 мм.
7.1.9.

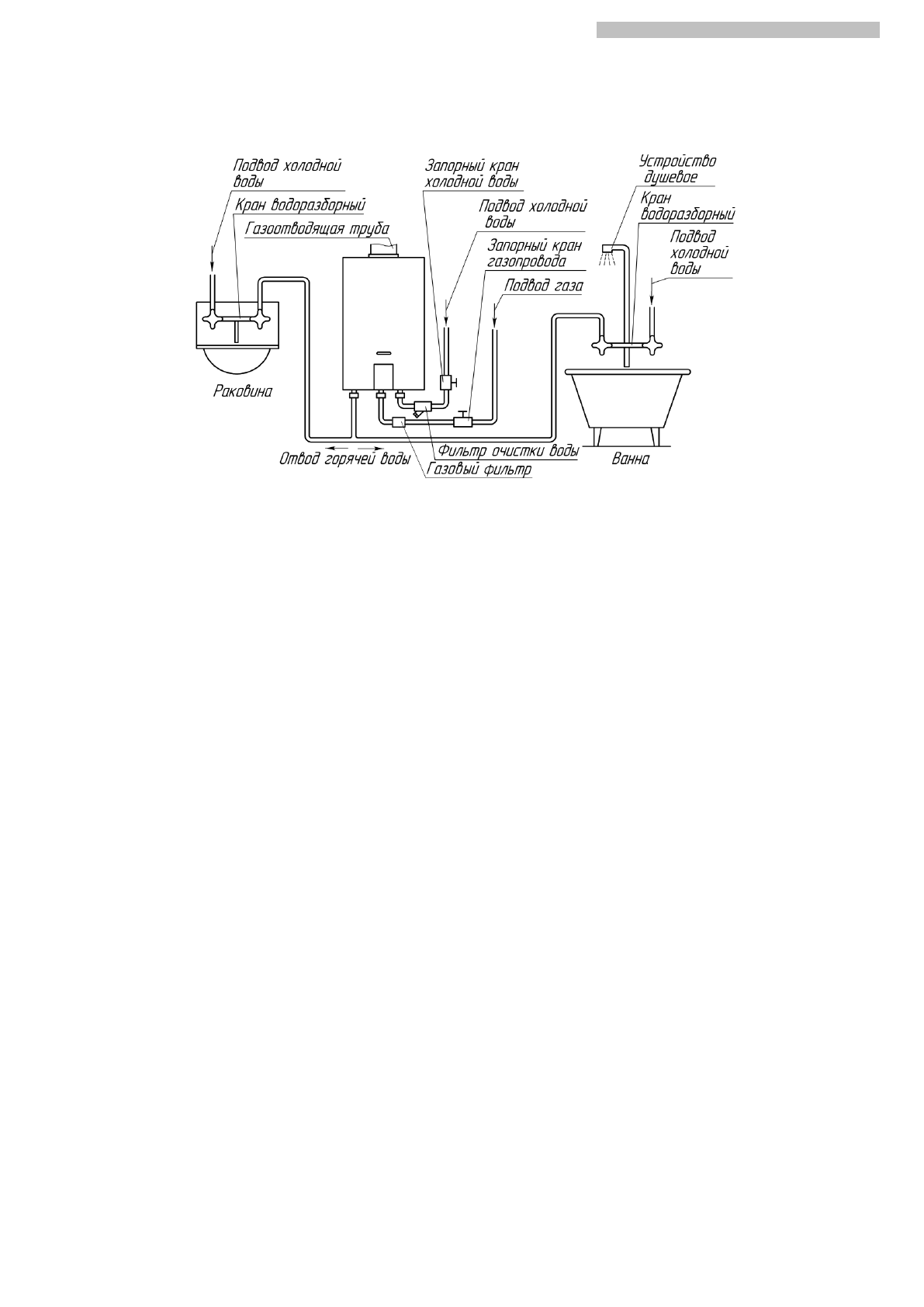

Схема установки (подключения) аппарата приведена на Рис. 5. Рекомендуется сначала подключить аппарат к
водопроводной сети, заполнить водяную систему аппарата водой и затем подключить его к газовой сети.
Рис. 5. Схема установки аппарата
7.2.
Монтаж аппарата
7.2.1.
Перед монтажом аппарата рекомендуется снять с него облицовку, для чего:
а) вывернуть в нижней части аппарата два винта – самореза, скрепляющие облицовку с кронштейном на каркасе;
б) потянуть нижнюю часть облицовки на себя, сдвинуть ее вверх и снять с аппарата.
Если облицовка или каркас аппарата покрыта защитной полиэтиленовой пленкой, то перед установкой аппарата
защитную пленку необходимо снять. Также с облицовки необходимо снять наклейки с предупреждающими надписями и
рекламной информацией (при их наличии).
7.2.2.
Аппарат навешивается монтажными отверстиями (на каркасе) на 2 крючка, установленные в стене (крючки и
дюбели входят в комплект поставки). Если в комплект поставки входит монтажный шаблон, то рекомендуется его
использовать для разметки отверстий в стене.
7.2.3.
Габаритные и присоединительные размеры для подсоединения трубопроводов воды, газа, отвода продуктов
сгорания приведены на
рис.6.
7.3.
Подключение аппарата к водопроводной сети
7.3.1.
Для увеличения срока службы аппарата и улучшения его эксплуатационных характеристик рекомендуется
устанавливать перед аппаратом фильтр очистки воды.
7.3.2.
Для облегчения последующего технического обслуживания необходимо установить перед аппаратом
запорный кран на трубопроводе подвода холодной воды. Запорный кран должен быть легкодоступен.
7.3.3.
Подключение аппарата к водопроводной сети необходимо выполнять металлическими трубами или гибкими
шлангами с внутренним диаметром не менее 13 мм. Длина гибкого шланга для подвода и отвода воды должна быть не более
2,5 м.
7.3.4.
Резьбовое соединение накидных гаек (торцевое соединение), как подвижных, так и неподвижных, с ответным
штуцером необходимо выполнять с применением прокладок. Материал прокладок – маслобензостойкая резина,
безасбестовый паронит или фторопласт-4 (тефлон).
7.3.5.
Подключение холодной воды производить к штуцеру подвода холодной воды 5, а горячей воды – к штуцеру
отвода горячей воды 7 , предварительно сняв со штуцеров защитные заглушки.
7.3.6.
Подключение трубопроводов холодной и горячей воды не должно сопровождаться взаим ным натягом труб и
частей аппарата во избежание смещения или поломки отдельных деталей и частей аппарата и нарушения герметичности
водяной системы.
7.3.7.
Перед подключением водонагревателя к водопроводной сети необходимо открыть подачу холодной воды на
некоторое время для прочистки трубы подвода воды к аппарату и предотвращения нежелательного попадания в аппарат
грязи и отложений при первом его включении.
7.3.8.
После подсоединения трубопроводов к аппарату необходимо обязательно проверить герметичность мест
соединений. Проверка герметичности производится в следующем порядке:
а) открыть кран горячей воды;
б) открыть запорный кран холодной воды перед аппаратом;
в) после заполнения тракта аппарата водой закрыть кран горячей воды и осмотреть соединения.
Течь в местах соединений не допускается. Рекомендуется также осмотреть места соединений водяного тракта аппарата,
так как возможно нарушение их герметичности при нарушении условий транспортировки и хранения аппарата. При
необходимости места соединений подтянуть.
7.3.9.
Если аппарат устанавливается в местности, где жесткость воды превышает 200 мг/л, рекомендуется
установить устройство для предварительного умягчения воды, чтобы уменьшить отложение накипи в теплообменнике.
7.3.10.
Максимальное давление воды, на которое рассчитан аппарат (в том числе и в случае теплового расширения
воды) - 1000 кПа.
